POPULÄR RADIO
litet fack vid mittenbenet på bordets undersida medger
förvaring av systoflex i hela längder. Bänken är belagd
med härdad masonit; vid arbete med ömtåliga, polerade
lådor bredes ut en liten filt, ca 60 cm i fyrkant, för att
skydda dem. Dimensionerna på bänken få givetvis rätta
sig efter lokaliteten.
Erforderliga instrument.
I sanningens intresse måste sägas, att en god
servicestation numera måste vara utrustad som ett laboratorium.
Instrumenten bli både komplicerade och dyrbara, varför
en serviceverkstad som inte skall gå bet på något måste
ha ett stort antal apparatreparationer att fördela
kostnaderna och amorteringarna på. Visserligen utföres
felsökningen till 90 % med en god voltmätare, kombinerad
med ohmmätare för några områden. Detta instrument bör
vara tillförlitligt och bekvämt omkopplingsbart mellan
de olika områdena. De återstående 10 °/o fordra dock en
dyrbar apparatur. Nödvändig är först en rörprovare,
där rören mätas under rätta driftspänningar. De typer
av rörprovare, som låta rören likrikta själva med alla
gallren hopkopplade äro inte mycket värda; de kunna
lika gärna ersättas av ett glödtrådsprov, vilket säger lika
mycket. Mäter man t. ex. ett likriktarrör i en sådan
mätare, visar det god emission, vilket även kunden får veta.
Blir man sedan trots allt tvungen att byta röret, därför
att spänningen i apparaten är 50 voit i stället för 200,
tycket kunden att experten och det prydliga instrumentet
med den stora mätaren inte äro mycket värda, kort sagt,
äran blir lidande. Vill även påpeka vikten av att all-
201
ströms-likriktarrör med största noggrannhet måste
konstateras vara felfria, innan de återinsättas i apparaten,
ty i annat fall kanske den nyss med stor möda insatta
elektrolytkondensatorn återigen går sönder. Dessa rör äro
en stor stötesten för servicemannen och orsaka ofta
periodvisa fel i apparaten, med åtföljande förargelse och
reklamationer. Med en god rörprovare, där den pålagda
spänningen snarare över- än understiger driftspänningen,
torde dock felen visa sig. Ett villkor är också att vardera
sektionen av ett dylikt tvåvägsrör kan mätas individuellt.
En exakt frekvensgraderad signalgenerator är vidare
nödvändig för trimning. Skall en av de moderna
apparaterna med variabel selektivitet justeras, är en
frekvensmodulerad generator nödvändig samt en oscillograf med
inbyggda kippaggregat och förstärkare. I annat fall kan
trimningen endast bli korrekt på en slump, i synnerhet
när apparaten ställes på stor bandbredd, vilket har till
följd att ljudkvaliteten blir dålig, i synnerhet på en stark
station, samt att apparaten ej stämmer med stationsskalan
när selektiviteten förändras.
En rörvoltmeter utan egenförbrukning är nödvändig
för att kontrollera den automatiska volymkontrollen.
De-fekta motstånd och läckande kondensatorer i denna krets
äro ofta orsaken till intermittenta fel eller till att en
större apparat går dåligt på en kraftig station utan att
rören, kretsarna etc. äro defekta. Ett »magiskt öga» med
separat strömkälla och filter, inbyggda i en liten låda,
är ett utmärkt instrument för denna kontroll, vilken bör
göras i varje gallerpunkt, givetvis med kraftig bärvåg
applicerad på apparaten. Anslutes ett högohmigt mot-

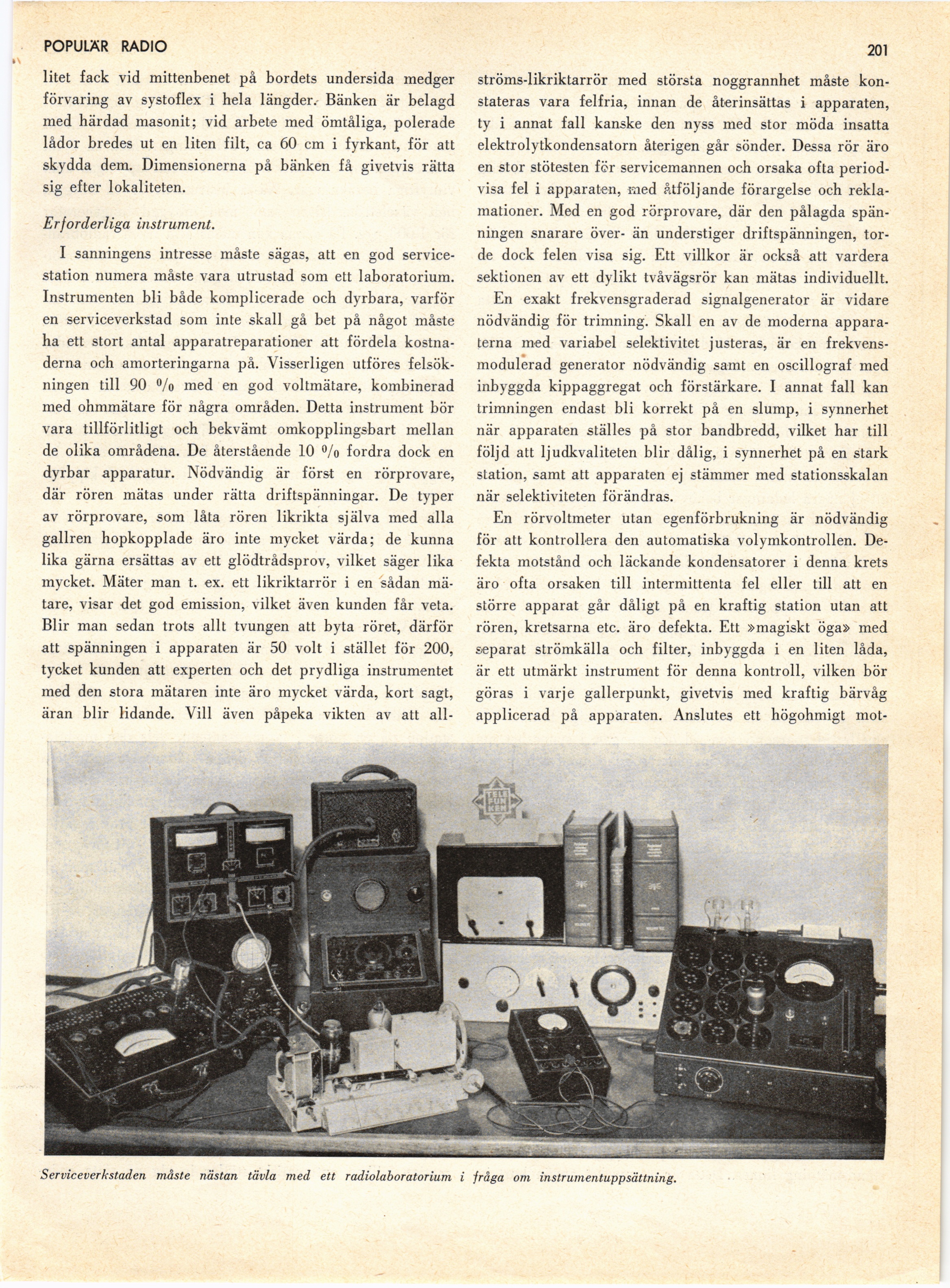

Serviceverkstaden måste nästan tävla med ett radiolaboratorium i fråga om instrumentuppsättning.
