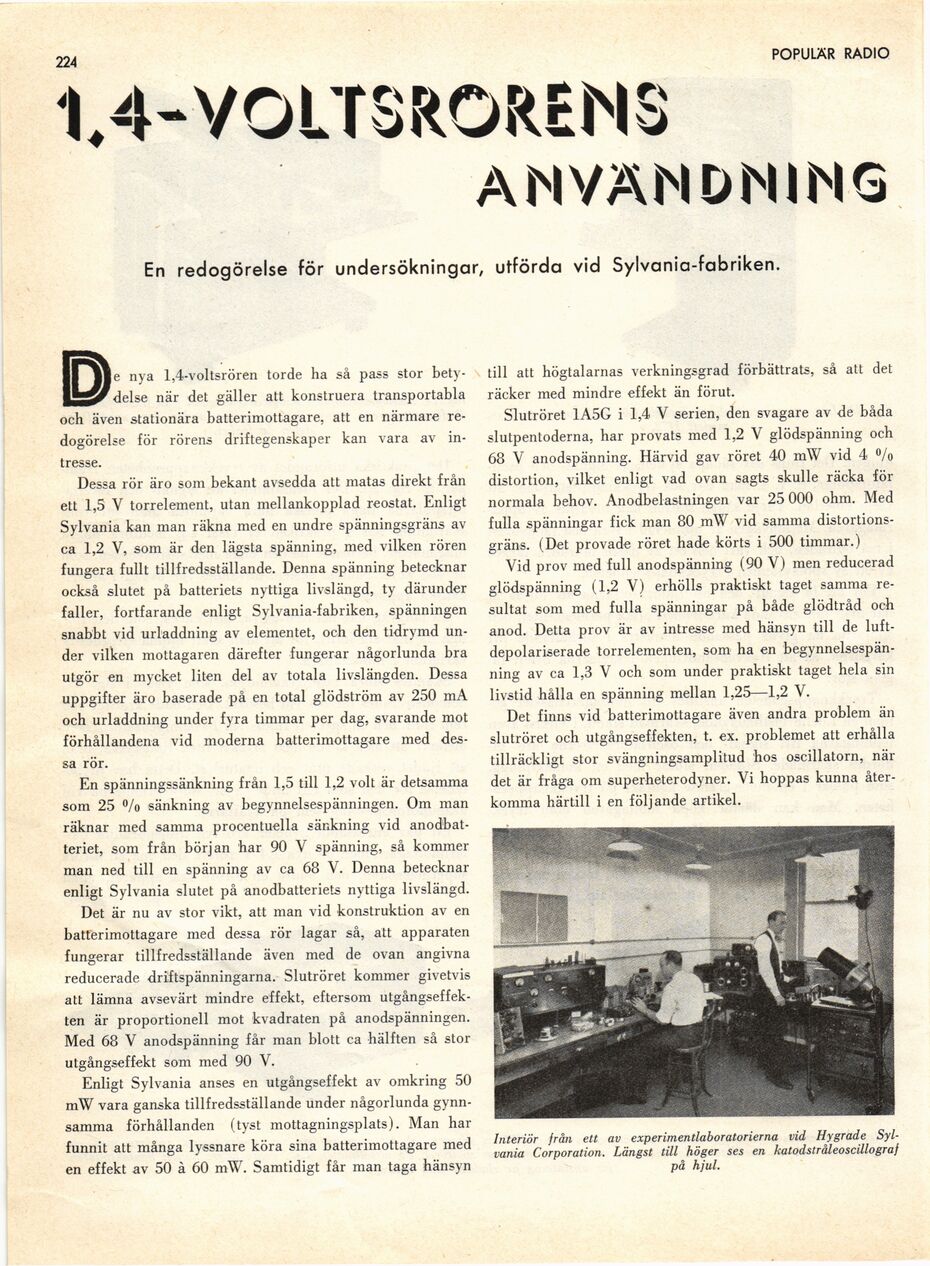

224 POPULÄR RADIO
1,4-VOLTSRORENS
ANVÄNDNING
En redogörelse för undersökningar, utförda vid Sylvania-fabriken.
0>
)e nya 1,4-voltsrören torde ha så pass stor
betydelse när det gäller att konstruera transportabla
och även stationära batterimottagare, att en närmare
redogörelse för rörens driftegenskaper kan vara av
intresse.
Dessa rör äro som bekant avsedda att matas direkt från
ett 1,5 V torrelement, utan mellankopplad reostat. Enligt
Sylvania kan man räkna med en undre spänningsgräns av
ca 1,2 V, som är den lägsta spänning, med vilken rören
fungera fullt tillfredsställande. Denna spänning betecknar
också slutet på batteriets nyttiga livslängd, ty därunder
faller, fortfarande enligt Sylvania-fabriken, spänningen
snabbt vid urladdning av elementet, och den tidrymd
under vilken mottagaren därefter fungerar någorlunda bra
utgör en mycket liten del av totala livslängden. Dessa
uppgifter äro baserade på en total glödström av 250 mA
och urladdning under fyra timmar per dag, svarande mot
förhållandena vid moderna batterimottagare med
dessa rör.
En spänningssänkning från 1,5 till 1,2 voit är detsamma
som 25 o/o sänkning av begynnelsespänningen. Om man
räknar med samma procentuella sänkning vid
anodbatteriet, som från början har 90 V spänning, så kommer
man ned till en spänning av ca 68 V. Denna betecknar
enligt Sylvania slutet på anodbatteriets nyttiga livslängd.
Det är nu av stor vikt, att man vid konstruktion av en
batterimottagare med dessa rör lagar så, att apparaten
fungerar tillfredsställande även med de ovan angivna
reducerade driftspänningarna. Slutröret kommer givetvis
att lämna avsevärt mindre effekt, eftersom
utgångseffekten är proportionell mot kvadraten på anodspänningen.
Med 68 V anodspänning får man blott ca hälften så stor
utgångseffekt som med 90 V.
Enligt Sylvania anses en utgångseffekt av omkring 50
mW vara ganska tillfredsställande under någorlunda
gynnsamma förhållanden (tyst mottagningsplats). Man har
funnit att många lyssnare köra sina batterimottagare med
en effekt av 50 à 60 mW. Samtidigt får man taga hänsyn
till att högtalarnas verkningsgrad förbättrats, så att det
räcker med mindre effekt än förut.
Slutröret 1A5G i 1,4 V serien, den svagare av de båda
slutpentoderna, har provats med 1,2 V glödspänning och
68 V anodspänning. Härvid gav röret 40 mW vid 4 °/o
distortion, vilket enligt vad ovan sagts skulle räcka för
normala behov. Anodbelastningen var 25 000 ohm. Med
fulla spänningar fick man 80 mW vid samma
distortions-gräns. (Det provade röret hade körts i 500 timmar.)
Vid prov med full anodspänning (90 V) men reducerad
glödspänning (1,2 V) erhölls praktiskt taget samma
resultat som med fulla spänningar på både glödtråd och
anod. Detta prov är av intresse med hänsyn till de
luft-depolariserade torrelementen, som ha en
begynnelsespänning av ca 1,3 V och som under praktiskt taget hela sin
livstid hålla en spänning mellan 1,25—1,2 V.
Det finns vid batterimottagare även andra problem än
slutröret och utgångseffekten, t. ex. problemet att erhålla
tillräckligt stor svängningsamplitud hos oscillatorn, när
det är fråga om superheterodyner. Vi hoppas kunna
återkomma härtill i en följande artikel.
Interiör från ett av experimentlaboratorierna vid Hygrade
Sylvania Corporation. Längst till höger ses en katodstråleoscillograf
på hjul.
