POPULÄR RADIO
241
och motståndet i kiloohm från potentiometerarmen till
jord med r, så gäller för lägena 1 och 2 på Sj.-
Vin 50 „ 250
—=t=— resp. t =■-.
(11)

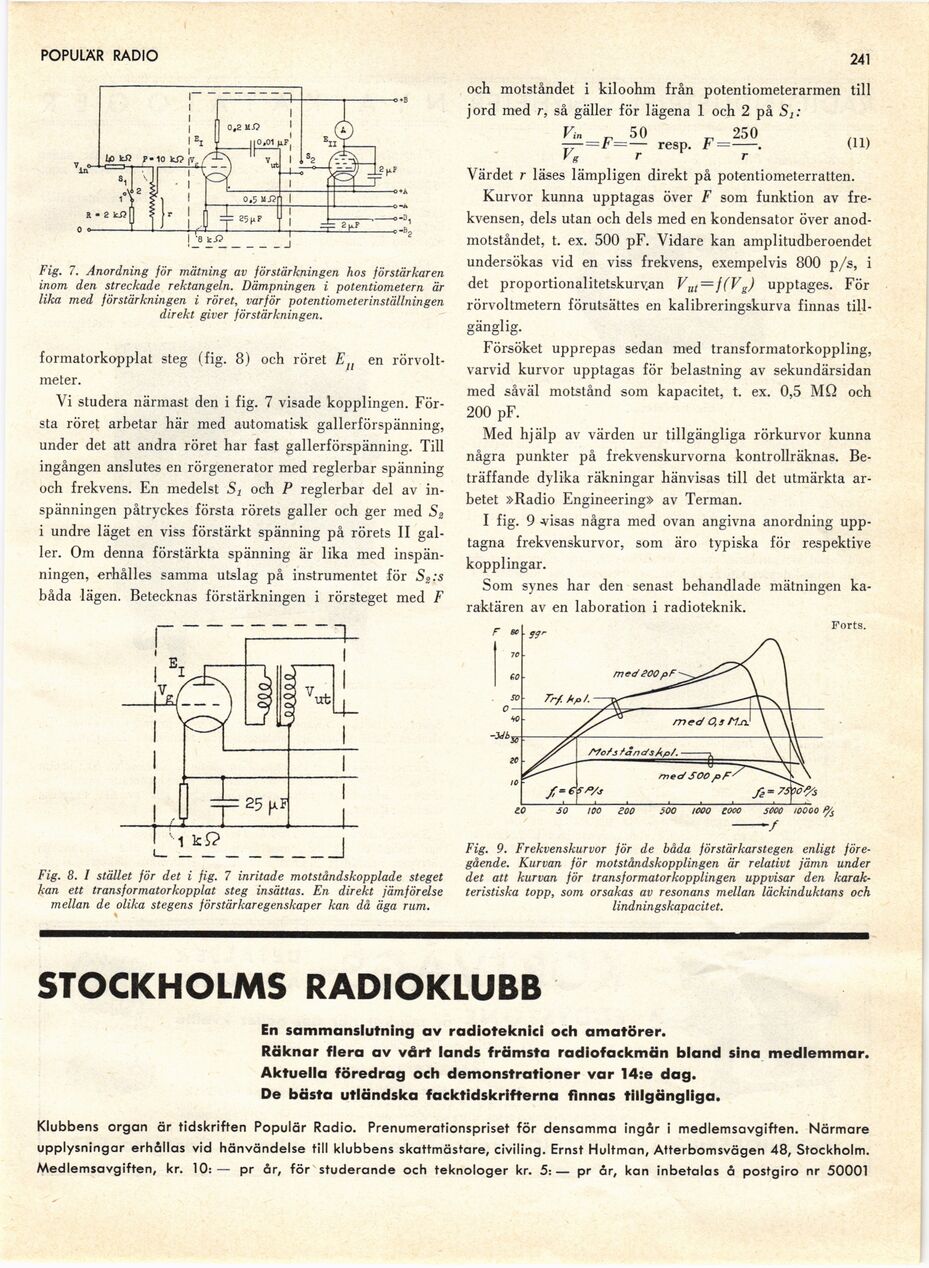

Fig. 7. Anordning för mätning av förstärkningen hos förstärkaren
inom den streckade rektangeln. Dämpningen i potentiometern är
lika med förstärkningen i röret, varför potentiometerinställningen
direkt giver förstärkningen.
formatorkopplat steg (fig. 8) och röret Ef en
rörvoltmeter.
Vi studera närmast den i fig. 7 visade kopplingen.
Första röret arbetar här med automatisk gallerförspänning,
under det att andra röret har fast gallerförspänning. Till
ingången anslutes en rörgenerator med reglerbar spänning
och frekvens. En medelst Sj och P reglerbar del av
in-spänningen påtryckes första rörets galler och ger med S2
i undre läget en viss förstärkt spänning på rörets II
galler. Om denna förstärkta spänning är lika med
inspän-ningen, erhålles samma utslag på instrumentet för S2:s
båda lägen. Betecknas förstärkningen i rörsteget med F
Värdet r läses lämpligen direkt på potentiometerratten.
Kurvor kunna upptagas över F som funktion av
frekvensen, dels utan och dels med en kondensator över
anodmotståndet, t. ex. 500 pF. Vidare kan amplitudberoendet
undersökas vid en viss frekvens, exempelvis 800 p/s, i
det proportionalitetskuryan Vut=f(Vg) upptages. För
rörvoltmetern förutsättes en kalibreringskurva finnas
tillgänglig.
Försöket upprepas sedan med transformatorkoppling,
varvid kurvor upptagas för belastning av sekundärsidan
med såväl motstånd som kapacitet, t. ex. 0,5 MQ och
200 pF.
Med hjälp av värden ur tillgängliga rörkurvor kunna
några punkter på frekvenskurvorna kontrollräknas.
Beträffande dylika räkningar hänvisas till det utmärkta
arbetet »Radio Engineering» av Terman.
I fig. 9 -visas några med ovan angivna anordning
upptagna frekvenskurvor, som äro typiska för respektive
kopplingar.
Som synes har den senast behandlade mätningen
karaktären av en laboration i radioteknik.
Forts.
Fig. 8. I stället för det i fig. 7 inritade motståndskopplade steget
kan ett transformator kopplat steg insättas. En direkt jämförelse
mellan de olika stegens förstärkaregenskaper kan då äga rum.
10 SO 100 ZOO 500 lOOO COCO 5000 lOOOO P/s
–/
Fig. 9. Frekvenskurvor för de båda förstärkarstegen enligt
föregående. Kurvan för motståndskopplingen är relativt jämn under
det att kurvan för transformatorkopplingen uppvisar den
karakteristiska topp, som orsakas av resonans mellan läckinduktans och
lindningskapacitet.
