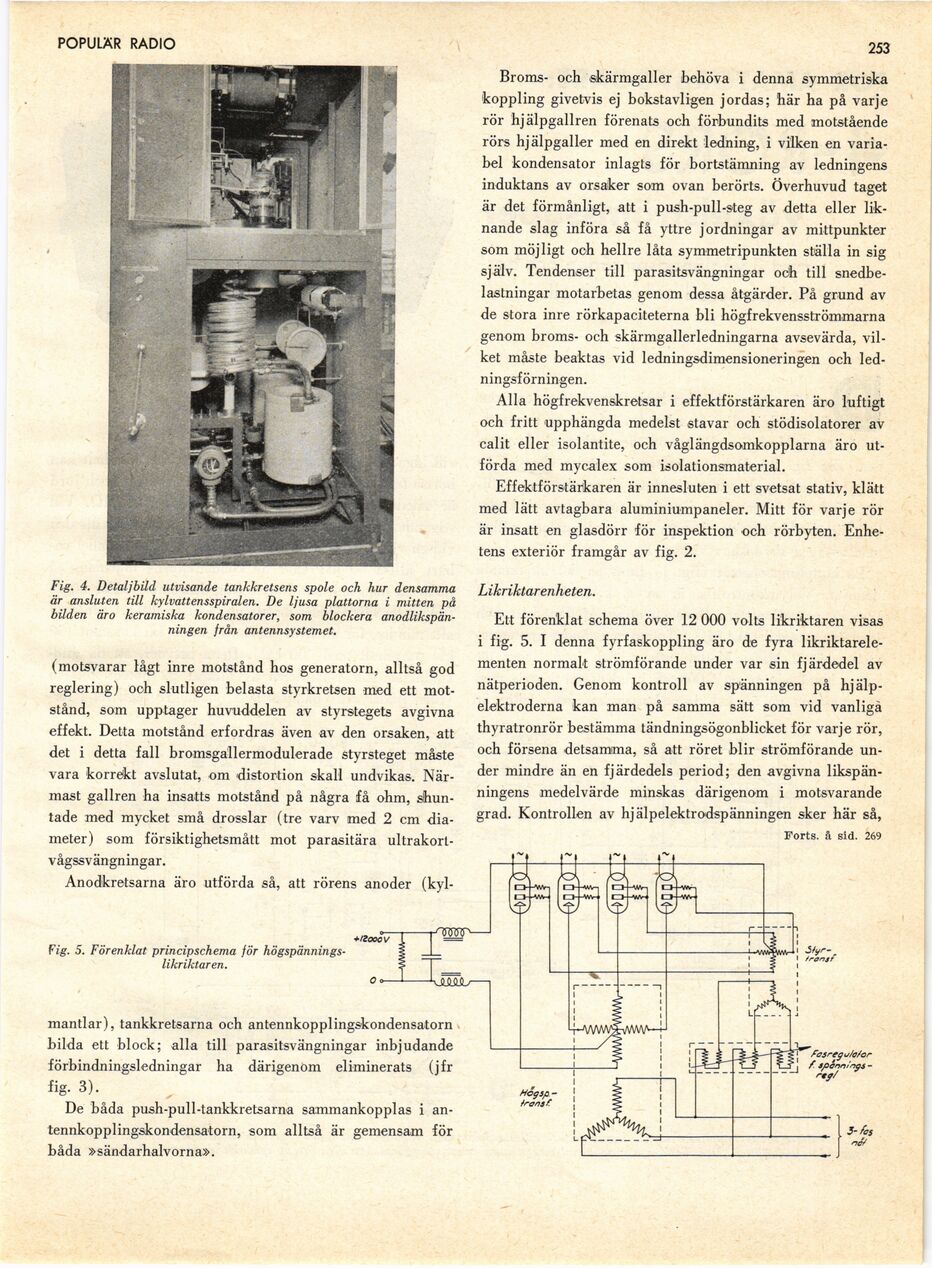

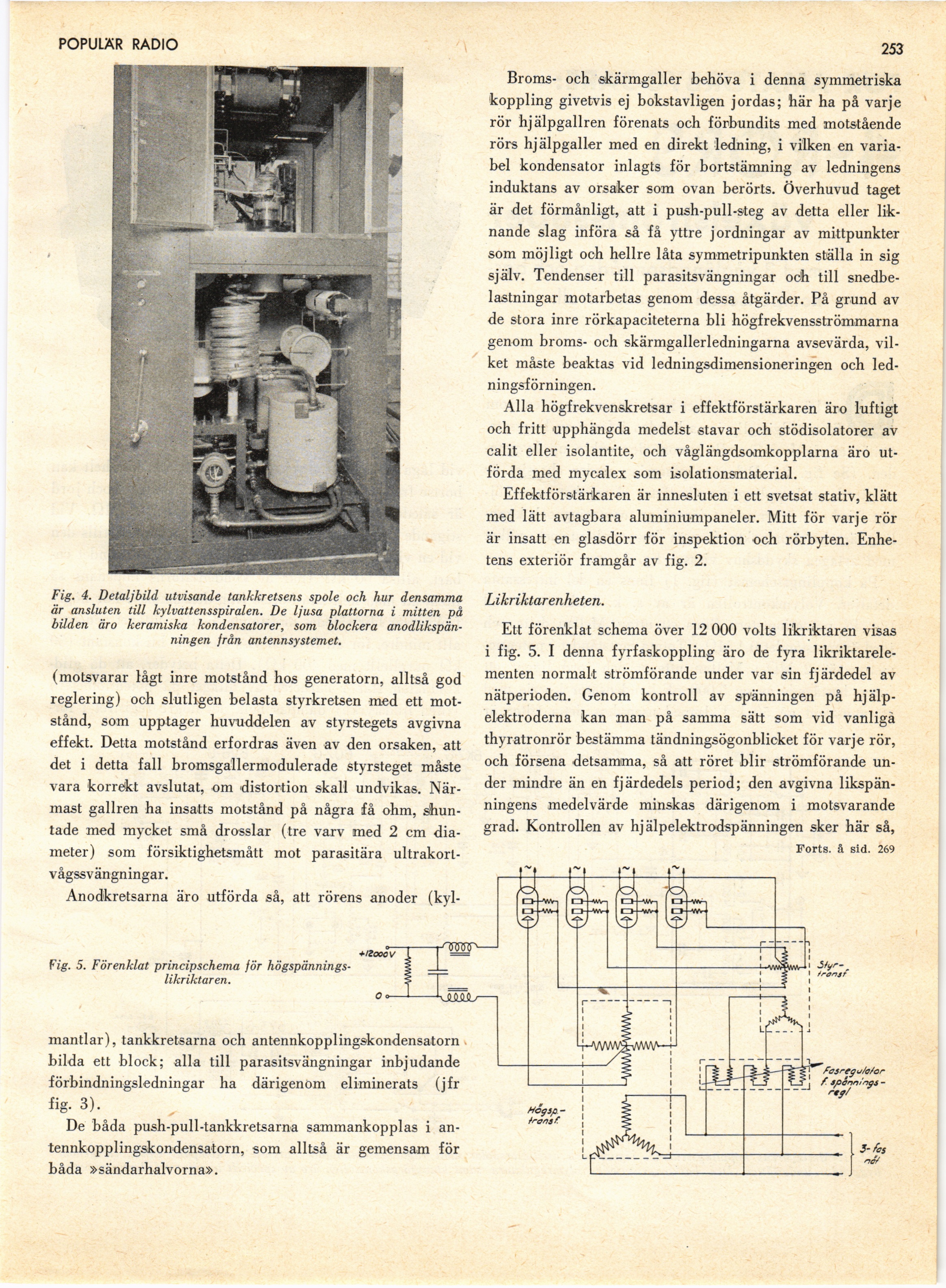

Fig. 4. Detaljbild utvisande tankkretsens spole och hur densamma
är ansluten till kylvattensspiralen. De ljusa plattorna i mitten på
bilden äro keramiska kondensatorer, som blockera
anodlikspänningen från antennsystemet.
(motsvarar lågt inre motstånd hos generatorn, alltså god
reglering) och slutligen belasta styrkretsen med ett
motstånd, som upptager huvuddelen av styrstegets avgivna
effekt. Detta motstånd erfordras även av den orsaken, att
det i detta fall bromsgallermodulerade styrsteget måste
vara korrekt avslutat, om distortion skall undvikas.
Närmast gallren ha insatts motstånd på några få ohm,
shuntade med mycket små drosslar (tre varv med 2 cm
diameter) som försiktighetsmått mot parasitära
ultrakort-vågssvängningar.
Anodkretsarna äro utförda så, att rörens anoder (kyl-
Broms- och skärmgaller behöva i denna symmetriska
koppling givetvis ej bokstavligen jordas; ’här ha på varje
rör hjälpgallren förenats och förbundits med motstående
rörs hjälpgaller med en direkt ledning, i vilken en
variabel kondensator inlagts för bortstämning av ledningens
induktans av orsaker som ovan berörts. Överhuvud taget
är det förmånligt, att i push-pull-steg av detta eller
liknande slag införa så få yttre jordningar av mittpunkter
som möjligt och hellre låta symmetripunkten ställa in sig
själv. Tendenser till parasitsvängningar och till
snedbelastningar motarbetas genom dessa åtgärder. På grund av
de stora inre rörkapaciteterna bli högfrekvensströmmarna
genom broms- och skärmgallerledningarna avsevärda,
vilket måste beaktas vid ledningsdimensioneringen och
led-ningsförningen.
Alla högfrekvenskretsar i effektförstärkaren äro luftigt
och fritt upphängda medelst stavar och stödisolatorer av
calit eller isolantite, och våglängdsomkopplarna äro
utförda med mycalex som isolationsmaterial.
Effektförstärkaren är innesluten i ett svetsat stativ, klätt
med lätt avtagbara aluminiumpaneler. Mitt för varje rör
är insatt en glasdörr för inspektion och rörbyten.
Enhetens exteriör framgår av fig. 2.
Likriktarenheten.
Ett förenklat schema över 12 000 volts likriktaren visas
i fig. 5. I denna fyrfaskoppling äro de fyra
likriktarele-menten normalt strömförande under var sin fjärdedel av
nätperioden. Genom kontroll av spänningen på
hjälp-elektroderna kan man på samma sätt som vid vanligà
thyratronrör bestämma tändningsögonblicket för varje rör,
och försena detsamma, så att röret blir strömförande
under mindre än en fjärdedels period; den avgivna
likspänningens medelvärde minskas därigenom i motsvarande
grad. Kontrollen av hjälpelektrodspänningen sker här så,
Forts, ä sid. 269
Fig. 5. Förenklat principschema för
högspännings-likriktaren.
mantlar), tankkretsarna och antennkopplingskondensatorn
bilda ett block; alla till parasitsvängningar inbjudande
förbindningsledningar ha därigenom eliminerats (jfr
fig. 3).
De båda push-pull-tankkretsarna sammankopplas i
antennkopplingskondensatorn, som alltså är gemensam för
båda »sändarhalvorna».
