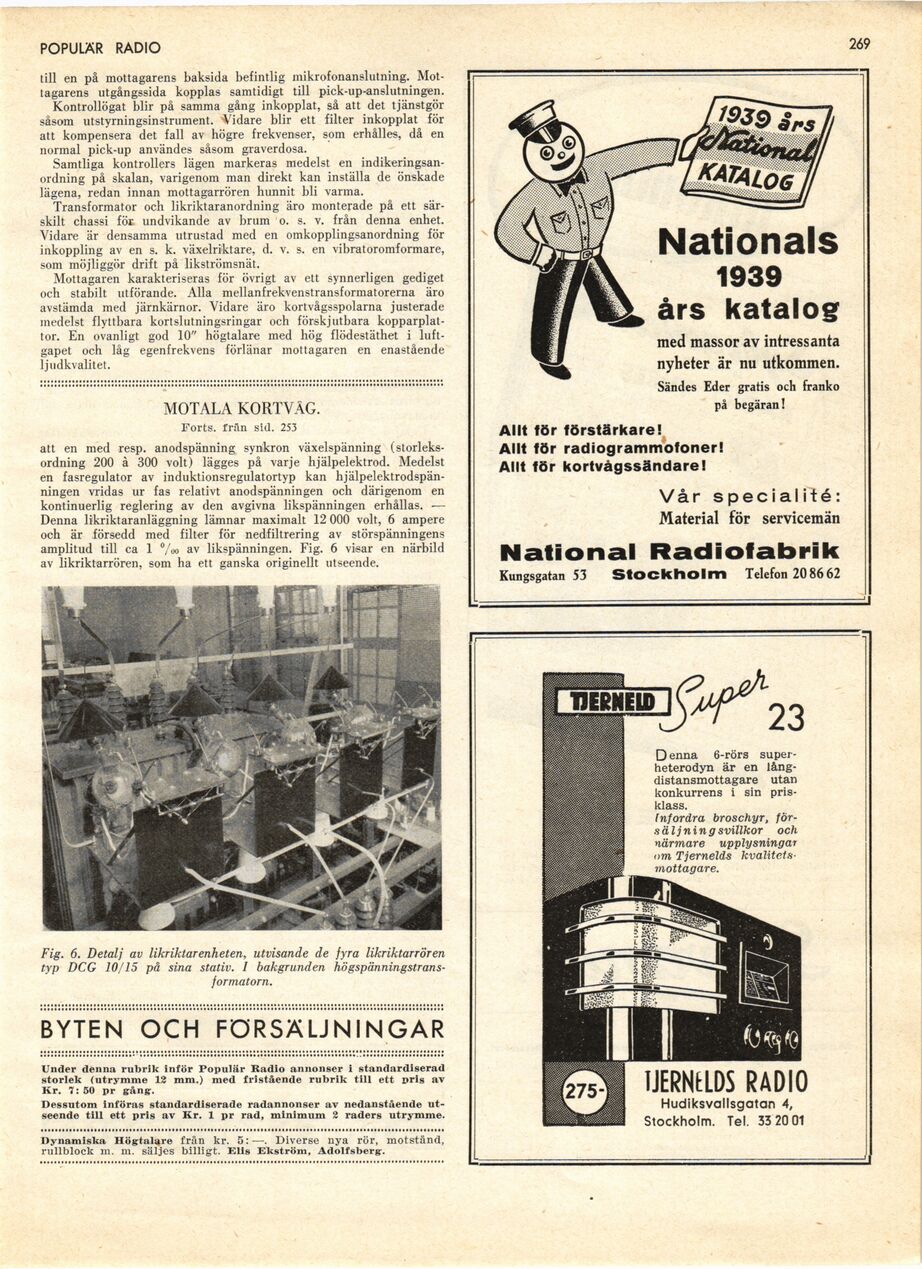

POPULÄR RADIO 269
till en på mottagarens baksida befintlig mikrofonanslutning.
Mottagarens utgångssida kopplas samtidigt till pick-up-anslutningen.
Kontrollögat blir på samma gång inkopplat, så att det tjänstgör
såsom utstyrningsinstrument. Vidare blir ett filter inkopplat för
att kompensera det fall av högre frekvenser, som erhålles, då en
normal pick-up användes såsom graverdosa.
Samtliga kontrollers lägen markeras medelst en
indikeringsanordning på skalan, varigenom man direkt kan inställa de önskade
lägena, redan innan mottagarrören hunnit bli varma.
Transformator och likriktaranordning äro monterade på ett
särskilt chassi föl undvikande av brum o. s. v. från denna enhet.
Vidare är densamma utrustad med en omkopplingsanordning för
inkoppling av en s. k. växelriktare, d. v. s. en vibratoromformare,
som möjliggör drift på likströmsnät.
Mottagaren karakteriseras för övrigt av ett synnerligen gediget
och stabilt utförande. Alla mellanfrekvenstransformatorerna äro
avstämda med järnkärnor. Vidare äro kortvågsspolarna justerade
medelst flyttbara kortslutningsringar och förskjutbara
kopparplattor. En ovanligt god 10" högtalare med hög flödestäthet i
luftgapet och låg egenfrekvens förlänar mottagaren en enastående
ljudkvalitet.
MOTALA KORTVÅG.
Forts, friln sid. 253
att en med resp. anodspänning synkron växelspänning
(storleksordning 200 à 300 voit) lägges på varje hjälpelektrod. Medelst
en fasregulator av induktionsregulatortyp kan
hjälpelektrodspän-ningen vridas ur fas relativt anodspänningen och därigenom en
kontinuerlig reglering av den avgivna likspänningen erhållas. -—
Denna likriktaranläggning lämnar maximalt 12 000 voit, 6 ampere
och är försedd med filter för nedfiltrering av störspänningens
amplitud till ca 1 °/oo av likspänningen. Fig. 6 visar en närbild
av likriktarrören, som ha ett ganska originellt utseende.
Fig. 6. Detalj av likriktarenheten, utvisande de fyra likriktarrören
typ DCG 10/15 på sina stativ. I bakgrunden
högspänningstrans-formatorn.
BYTEN OCH FÖRSÄLJNINGAR
Under denna rubrik inför Populär Radio annonser i standardiserad
storlek (utrymme 12 mm.) med fristående rubrik till ett pris av
Kr. 7: 50 pr gång:.
Dessutom införas standardiserade radannonser av nedanstående
utseende till ett pris av Kr. 1 pr rad, minimum 2 raders utrymme.
Dynamiska Högtalare från kr. 5:—. Diverse nya rör, motstånd,
rullblock m. m. säljes billigt. Elis Ekström, Adolfsberg.
års katalog
Nationals
1939
med massor av intressanta
nyheter är nu utkommen.
Sändes Eder gratis och franko
på begäran!
Allt för förstärkare!
Allt för radiogrammofoner!
Allt för kortvågssändare!
Vår specialité:
Material för servicemän
National Radiofabrik
Kungsgatan 53 Stockholm Telefon 20 8662
Hudiksvallsgatan 4,
Stockholm. Tel. 33 20 01
IJERNtLDS RADIO
D enna 6-rörs
super-heterodyn är en
långdistansmottagare utan
konkurrens i sin
prisklass.
Infordra broschyr,
försäljningsvillkor och
närmare upplysningar
i>m Tjernelds
kvalitets-mottagare.
