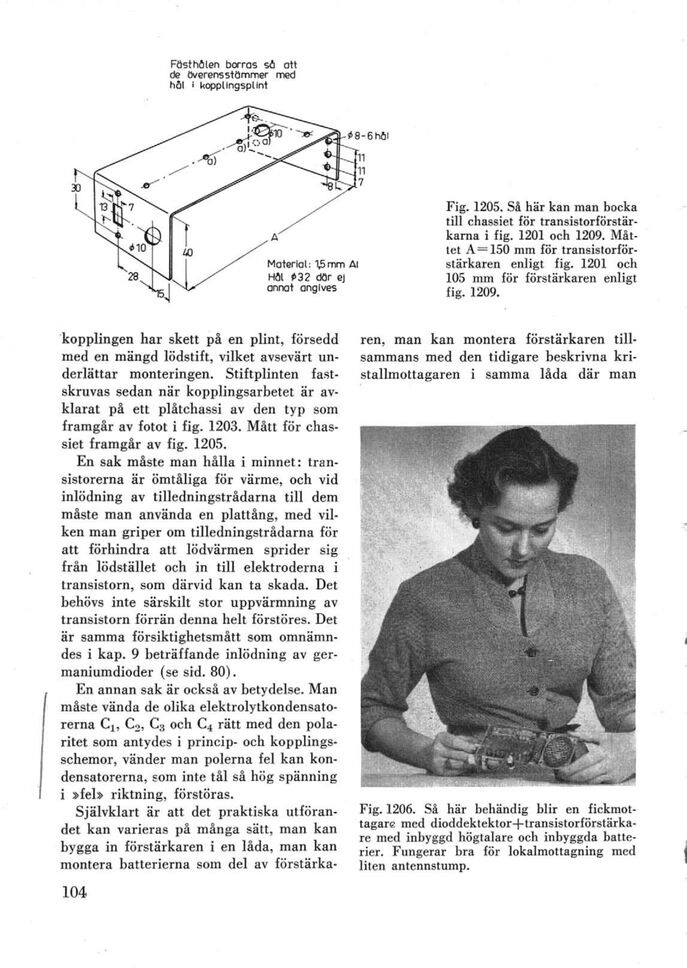

Fig 1206. Så här behändig blir en fickmot-
tagare med dioddektektor+transistorförstärka-
re med inbyggd högtalare och inbyggda batte-
rier. Fungerar bra för lokalmottagning med
liten antennstump.
Fästhålen borros så att
de överensstämmer med
hål l kopptlngaptint
08 -61n61
30 7
Y
~
137
>
– _v111
Fig. 1205. Så här kan man bocka
till chassiet för transistorförstär-
karna i fig. 1201 och 1209. Måt-
010 tet A=150 mm för transistorför-
Moterlot: 1,5 mm Al stärkaren enligt fig. 1201 och
28 H6132ddreJ 105 mm för förstärkaren enligt
A
fig. 1209.
kopplingen har skett på en plint, försedd ren, man kan montera förstärkaren till-
med en mängd lödstift, vilket avsevärt un- sammans med den tidigare beskrivna kr1-
derlättar monteringen. Stiftplinten fast- stallmottagaren i samma låda där man
skruvas sedan när kopplingsarbetet är av-
klarat på ett plåtchassi av den typ som
framgår av fotot i fig. 1203. Mått för enas-
slet framgår av fig. 1205.
En sak måste man hålla 1 minnet: tran-
sistorerna är ömtåliga för värme, och vid
inlödning av tilledningstrådarna till dem
måste man använda en plattång, med vil-
ken man griper om tilledningstrådarna för
att förhindra att lödvärmen sprider sig
från lödstället och in till elektroderna 1
transistorn, som därvid kan ta skada. Det
behövs inte särskilt stor uppvärmning av
transistorn förrän denna helt förstöres. Det
är samma försiktighetsmått som omnämn-
des i kap. 9 beträffande inlödning av ger-
maniumdioder (se sid. 80).
En annan sak är också av betydelse. Man
måste vända de olika elektrolytkondensato-
rerna Cj, C2, C3 och C4 rätt med den pola-
ritet som antydes i princip- och kopplings-
schemor, vänder man polerna fel kan kon-
densatorerna, som inte tål så hög spänning
i »fel» riktning, förstöras.
Självklart är att det praktiska utföran-
det kan varieras på många sätt, man kan
bygga in förstärkaren i en låda, man kan
montera batterierna som del av förstärka-
104
