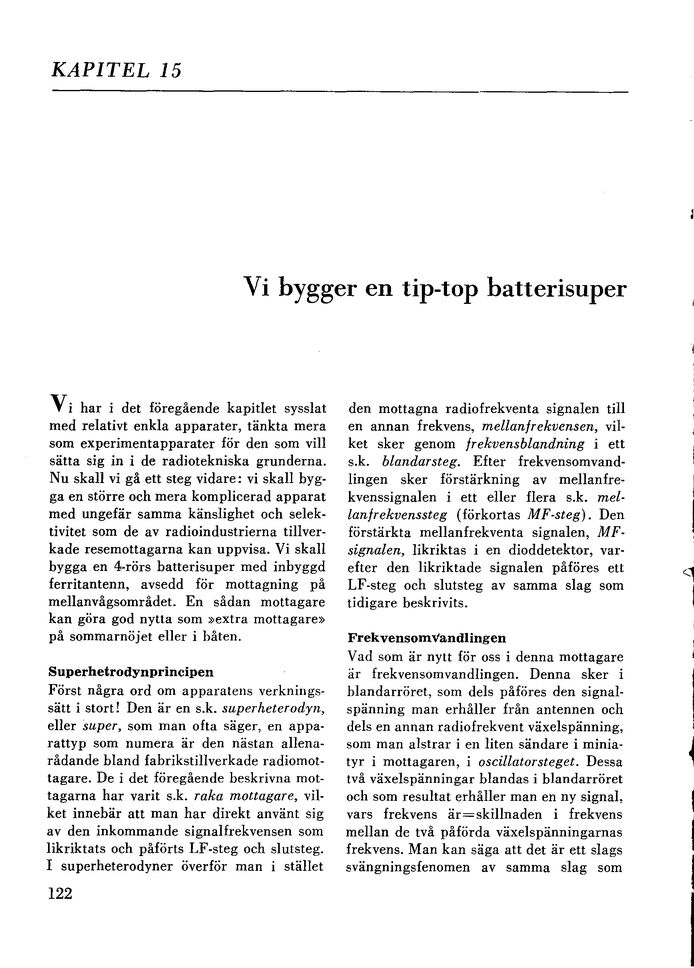

KAPITEL 15
Vi bygger en tip-top batterisuper
Vi har i det föregående kapitlet sysslat
med relativt enkla apparater, tänkta mera
som experimentapparater för den som vill
sätta sig in i de radiotekniska grunderna.
Nu skall vi gå ett steg vidare: vi skall byg-
ga en större och mera komplicerad apparat
med ungefär samma känslighet och selek-
tivitet som de av radioindustrierna tillver-
kade resemottagarna kan uppvisa. Vi skall
bygga en 4-rörs batterisuper med inbyggd
ferritantenn, avsedd för mottagning på
mellanvågsområdet. En sådan mottagare
kan göra god nytta som »extra mottagare»
på sommarnöjet eller i båten.
Superhetrodynprincipen
Först några ord om apparatens verknings-
sätt i stort! Den är en s.k. superheterodyn,
eller super, som man ofta säger, en appa-
rattyp som numera är den nästan allena-
rådande bland fabrikstillverkade radiomot-
tagare. De i det föregående beskrivna mot-
tagarna har varit s.k. raka mottagare, vil-
ket innebär att man har direkt använt sig
av den inkommande signalfrekvensen som
likriktats och påförts LF-steg och slutsteg.
1 superheterodyner överför man i stället
den mottagna radiofrekventa signalen till
en annan frekvens, mellan! rekvensen, vil-
ket sker genom frekvensblandning i ett
s.k. blandarsteg. Efter frekvensomvand-
lingen sker förstärkning av mellanfre-
kvenssignalen i ett eller flera s.k. mel-
lanjrekvenssteg (förkortas MF-steg). Den
förstärkta mellanfrekventa signalen, MF-
signalen, likriktas i en dioddetektor, var-
efter den likriktade signalen påföres ett
LF-steg och slutsteg av samma slag som
tidigare beskrivits.
Frekvensomand1ingen
Vad som är nytt för oss i denna mottagare
är frekvensomvandlingen. Denna sker i
blandarröret, som dels påföres den signal-
spänning man erhåller från antennen och
dels en annan radiofrekvent växelspänning,
som man alstrar i en liten sändare i minia-
tyr i mottagaren, i oscillatorsteget. Dessa
två växelspänningar blandas i blandarröret
och som resultat erhåller man en ny signal,
vars frekvens är=skillnaden i frekvens
mellan de två påförda växelspänningarnas
frekvens. Man kan säga att det är ett slags
svängningsfenomen av samma slag som
122
