Till att börja med finner amatören att
han, när han experimenterar med rör- och
transistorförstärkare, behöver tillgång till
en voltmeter för att han skall kunna ställa
in de arbetsspänningar som han kan få
fram ur rörkurvor. Han finner också att
han med hjälp av en voltmeter lätt skulle
kunna söka eventuella fel i dylika förstär-
kare genom att onormala spänningar i oli-
ka mätpunkter ger anvisning om var felet
ligger.
Vidare finner han att en resistansmeter
skulle vara till stor hjälp. Med ett sådant
instrument skulle han kunna fastställa re-
sistansen i motstånd med för honom okänt
resistansvärde, och likaså skulle han med
ett sådant instrument lätt kunna fastställa
fel (avledning eller kortslutning) i kon-
densatorer, drosslar eller transformatorer.
Vidare skulle han med hjälp av en re-
sistansmeter lätt kunna avgöra om resistan-
sen i en viss strömkrets förefaller att hålla
normalt värde. Med en resistansmeter
skulle han slutligen också lätt kunna kon-
trollera sina kopplingar, genom att med
utgångspunkt från schemats resistansvär-
den kontrollera resistansen i olika punk-
ter mot chassi.
Efterhand finner amatören också att det
finns en hel del andra mätningar som skul-
le ge intressanta upplysningar om de ap-
parater han bygger eller som skulle under-
lätta en fullgod trimning och injustering
av dem. Voltmetrar och resistansmetrar är
nyttiga men förslår då inte långt. Han
finner exempelvis att han vid trimning av
mottagare behöver en signalgenerator och
att han vid alla radioexperiment behöver
anordningar för att uppmäta induktanser
och kapacitanser. 1 den mån han sysslar
med high fidelity-utrustningar och andra
tonfrekvensförstärkare finner han att en
tonfrekvensgenerator är ett oumbärligt in-
strument för provning och kontroll..
Han finner vidare att han för kalibrering
av radiotekniska apparater av olika slag
behöver någon sorts frekvensnormal, med
vars hjälp han kan kalibrera sina motta-
gare eller sändare. Förr eller senare upp-
täcker han säkert också att ett oscilloskop,
dvs, en anordning som möjliggör för ho-
nom att direkt se signalspänningen i olika
punkter av en förstärkare eller mottagare,
ger honom stora möjligheter att snabbt
fastställa fel och möjliggör för honom att
på ett bekvämt sätt göra undersökningar

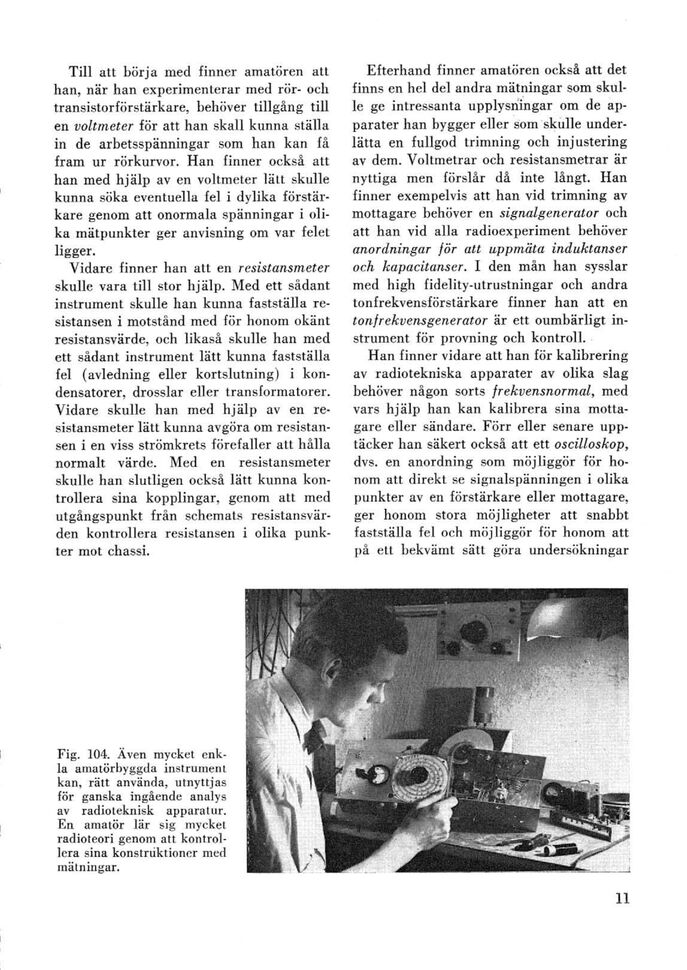

Fig. 104. Även mycket enk-
la amatörbyggda instrument
kan, rätt använda, utnyttjas
för ganska ingående analys
av radioteknisk apparatur.
En amatör lär sig mycket
radioteori genom att kontrol-
lera sina konstruktioner med
mätningar.
11
