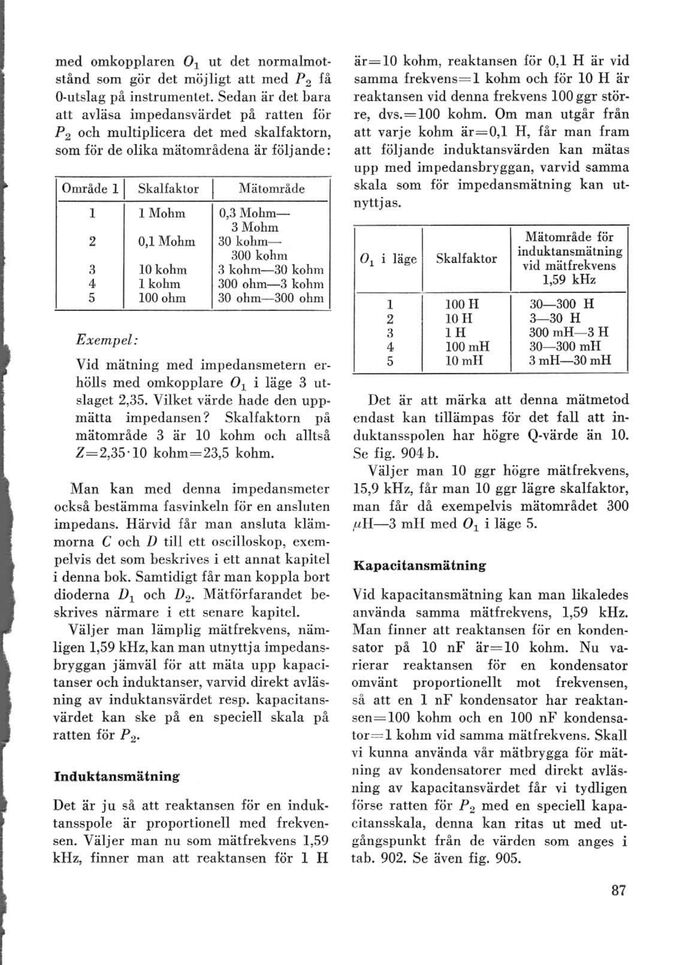

med omkopplaren 01 ut det normalmot-
stånd som gör det möjligt att med P2 få
0-utslag på instrumentet. Sedan är det bara
att avläsa impedansvärdet på ratten för
P2 och multiplicera det med skalfaktorn,
som för de olika mätområdena är följande:
Område 1 i Skalfaktor f_Mätområde
1 1 Mohm 0,3 Mohm-
3 Mohm
2 0,1 Mohm 30 kohm-
300 kohm
3 10 kohm 3 kohm-30 kolim
4 1 kohm 300 ohm-3 kohm
5 100 ohm 30 ohm-300 ohm
Exempel:
Vid mätning med impedansmetern er-
hölls med omkopplare 01 i läge 3 ut-
slaget 2,35. Vilket värde hade den upp-
mätta impedansen? Skalfaktorn på
mätområde 3 är 10 kohm och alltså
Z=2,35-10 kohm=23,5 kohm.
Man kan med denna impedansmeter
också bestämma fasvinkeln för en ansluten
impedans. Härvid får man ansluta kläm-
morna C och D till ett oscilloskop, exem-
pelvis det som beskrives i ett annat kapitel
i denna bok. Samtidigt får man koppla bort
dioderna D1 och D2. Mätförfarandet be.
skrives närmare i ett senare kapitel.
Väljer man lämplig mätfrekvens, näm-
ligen 1,59 kHz, kan man utnyttja impedans-
bryggan jämväl för att mäta upp kapaci-
tanser och induktanser, varvid direkt avläs-
ning av induktansvärdet resp. kapacitans-
värdet kan ske på en speciell skala på
ratten för P2.
Induktansmtning
Det är ju så att reaktansen för en induk-
tansspole är proportionell med frekven-
sen. Väljer man nu som mätfrekvens 1,59
kHz, finner man att reaktansen för 1 H
är= 10 kohm, reaktansen för 0,1 H är vid
samma frekvens=1 kohm och för 10 II är
reaktansen vid denna frekvens 100 ggr stör-
re, dvs.= 100 kohm. Om man utgår från
att varje kohm är=0,1 H, får man fram
att följande induktansvärden kan mätas
upp med impedansbryggan, varvid samma
skala som för impedansmätning kan ut-
nyttjas.
Mätområde för
01 i läge Skalfaktor induktansmätning
vid matfrekvens
1,59 kHz
1 100 30-300 H
2 10 3-30H
3 111 300mH-3H
4 100 mH 30-300 mH
5 10 m 3mH-30mH
Det är att märka att denna mätmetod
endast kan tillämpas för det fall att in-
duktansspolen har högre Q-värde än 10.
Se fig. 904 b.
Väljer man 10 ggr högre mätfrekvens,
15,9 kHz, får man 10 ggr lägre skalfaktor,
man får då exempelvis mätområdet 300
uH-3 mH med 01 i läge 5.
Kapacitansmätning
Vid kapacitansmätning kan man likaledes
använda samma mätfrekvens, 1,59 kHz.
Man finner att reaktansen för en konden-
sator på 10 nF är10 kohm. Nu va-
rierar reaktansen för en kondensator
omvänt proportionellt mot frekvensen,
så att en 1 nF kondensator har reaktan-
sen= 100 kohm och en 100 nF kondensa-
tor= 1 kohm vid samma mätfrekvens. Skall
vi kunna använda vår mätbrygga för mät-
ning av kondensatorer med direkt avläs-
ning av kapacitansvärdet får vi tydligen
förse ratten för P2 med en speciell kapa-
citansskala, denna kan ritas ut med ut-
gångspunkt från de värden som anges 1
tab. 902. Se även fig. 905.
