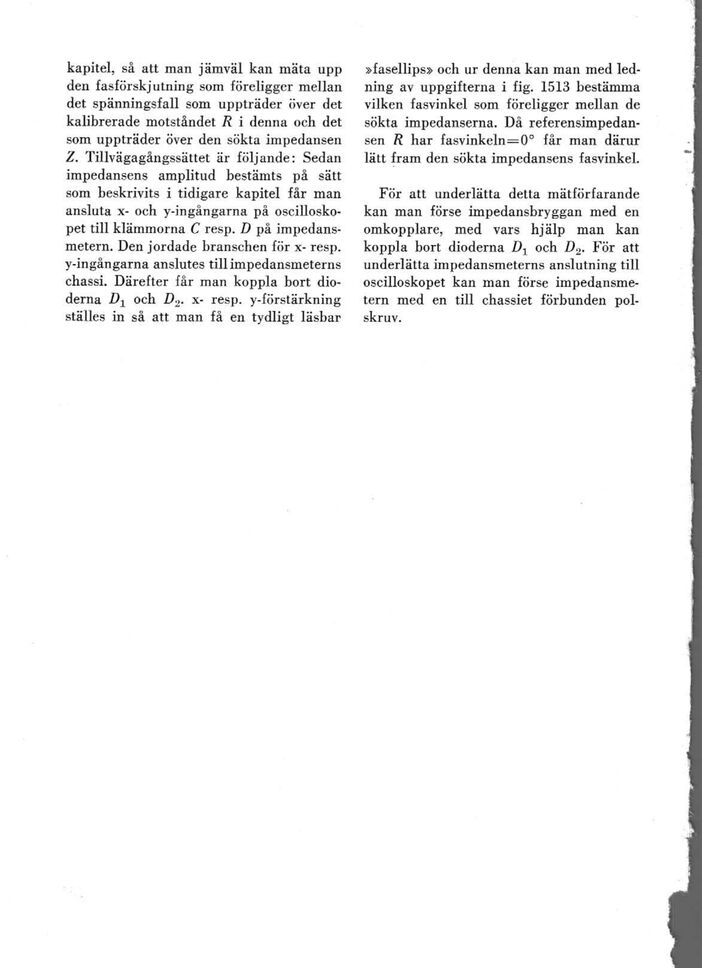

kapitel, så att man jämväl kan mäta upp
den fasförskjutning som föreligger mellan
det spänningsfall som uppträder över det
kalibrerade motståndet R i denna och det
som uppträder över den sökta impedansen
Z. Tillvägagångssättet är följande: Sedan
impedansens amplitud bestämts på sätt
som beskrivits i tidigare kapitel får man
ansluta x- och y-ingångarna på oscillosko-
pet till klämmorna C resp. D på impedans-
metern. Den jordade branschen för x- resp.
y-ingångarna anslutes till impedansmeterns
chassi. Därefter får man koppla bort dio-
derna D1 och D2. x- resp. y-förstärkning
ställes in så att man få en tydligt läsbar
»fasellips» och ur denna kan man med led-
ning av uppgifterna i fig. 1513 bestämma
vilken fasvinkel som föreligger mellan de
sökta impedanserna. Då referensimpedan-
sen R har fasvinkeln=O° får man därur
lätt fram den sökta impedansens fasvinkel.
För att underlätta detta mätförfarande
kan man förse impedansbryggan med en
omkopplare, med vars hjälp man kan
koppla bort dioderna D1 och D2. För att
underlätta impedansmeterns anslutning till
oscilloskopet kan man förse impedansme-
tern med en till chassiet förbunden pol-
skruv.
