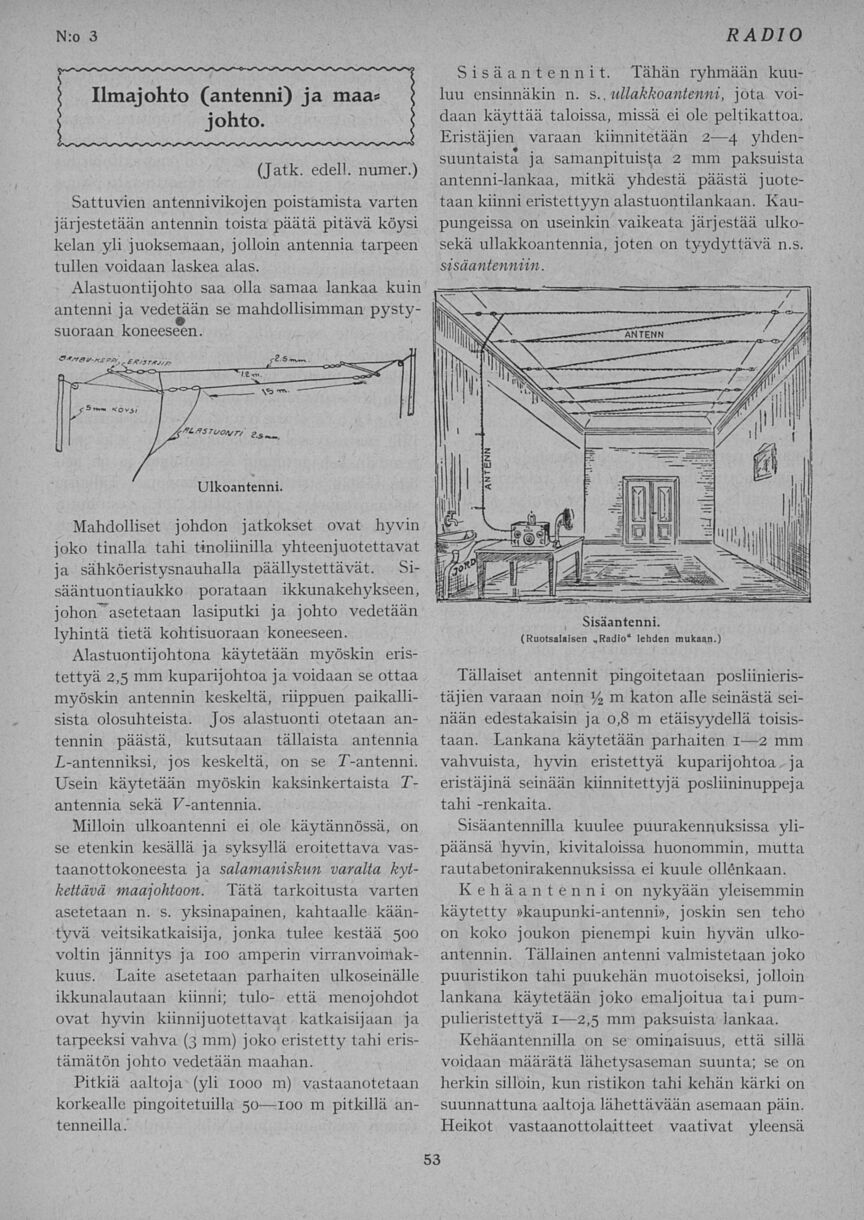

N:o 3 RADIO
53
S
\ Ilmajohto (antenni) ja maa*
\ johto.
(Jatk. edell. numer.)
Sattuvien antennivikojen poistamista varten
järjestetään antennin toista päätä pitävä köysi
kelan yli juoksemaan, jolloin antennia tarpeen
tullen voidaan laskea alas.
Alastuontijohto saa olla samaa lankaa kuin
antenni ja vedetään se mahdollisimman pysty-
suoraan koneeseen.
Mahdolliset johdon jatkokset ovat hyvin
joko tinalla tahi tinoliinilla yhteenjuotettavat
ja sähköeristysnauhalla päällystettävät. Si-
sääntuontiaukko porataan ikkunakehykseen,
johon~""asetetaan lasiputki ja johto vedetään
lyhintä tietä kohtisuoraan koneeseen.
Alastuontijohtona käytetään myöskin eris-
tettyä 2,5 mm kuparijohtoa ja voidaan se ottaa
myöskin antennin keskeltä, riippuen paikalli-
sista olosuhteista. Jos alastuonti otetaan an-
tennin päästä, kutsutaan tällaista antennia
L-antenniksi, jos keskeltä, on se T-antenni.
Usein käytetään myöskin kaksinkertaista T-
antennia sekä F-antennia.
Milloin ulkoantenni ei ole käytännössä, on
se etenkin kesällä ja syksyllä eroitettava vas-
taanottokoneesta ja salamaniskun varalta kyt-
kettävä maajohtoon. Tätä tarkoitusta varten
asetetaan n. s. yksinapainen, kahtaalle kään-
tyvä veitsikatkaisija, jonka tulee kestää 500
voltin jännitys ja 100 ampcrin virranvoimak-
kuus. Laite asetetaan parhaiten ulkoseinälle
ikkunalautaan kiinni; tulo- että menojohdot
ovat hyvin kiinnijuotettavat katkaisijaan ja
tarpeeksi vahva (3 mm) joko eristetty tahi eris-
tämätön johto vedetään maahan.
Pitkiä aaltoja (yli 1000 m) vastaanotetaan
korkealle pingoitetuilla 50—100 m pitkillä an-
tenneilla.
Sisäantennit. Tähän ryhmään kuu-
luu ensinnäkin n. s., jota voi-
daan käyttää taloissa, missä ei ole peltikattoa.
Eristäjien varaan kiinnitetään 2—4 yhden-
suuntaista ja samanpituista 2 mm paksuista
antenni-lankaa, mitkä yhdestä päästä juote-
taan kiinni eristettyyn alastuontilankaan. Kau-
pungeissa on useinkin vaikeata järjestää ulko-
sekä ullakkoantennia, joten on tyydyttävä n.s.
sisäantenniin.
Tällaiset antennit pingoitetaan posliinieris-
täjien varaan noin y2 m katon alle seinästä sei-
nään edestakaisin ja 0,8 m etäisyydellä toisis-
taan. Lankana käytetään parhaiten I—21 —2 mm
vahvuista, hyvin eristettyä kuparijohtoa ja
eristäjinä seinään kiinnitettyjä posliininuppeja
tahi -renkaita.
Sisäantennilla kuulee puurakennuksissa yli-
päänsä hyvin, kivitaloissa huonommin, mutta
rautabetonirakennuksissa ei kuule ollenkaan.
Kehään tenni on nykyään yleisemmin
käytetty »kaupunki-antenni», joskin sen teho
on koko joukon pienempi kuin hyvän ulko-
antennin. Tällainen antenni valmistetaan joko
puuristikon tahi puukeilan muotoiseksi, jolloin
lankana käytetään joko emaljoitua tai pum-
pulieristettyä 1—2,5 mm paksuista lankaa.
Kehäantennilla on se ominaisuus, että sillä
voidaan määrätä lähetysaseman suunta; se on
herkin silloin, kun ristikon tahi kehän kärki on
suunnattuna aaltoja lähettävään asemaan päin.
Heikot vastaanottolajtteet vaativat yleensä
Ulkoantenni
Sisäantenni.
(Ruotsalaisen „Radio" lehden mukaan.)
