N:o 3
RADIO
54
suuria ristikko- tahi kehäantenneja. Kide-
vastaanottajalla saadaan hyviä tuloksia kehä-
antennilla ainoastaan lähetysaseman välittö-
mässä läheisyydessä.
Lyhyille aalloille (200—600 m) käytetään
mieluimmin kehäantennia yli 2 m sivuilla ja
3—4kierrosta lankaa 2—3 cm etäisyydellä toi-
sistaan. Yli 600 m aaltopituuksille otetaan
kehäpituus vain I—l1—1 y2 m, kierrosten luku-
määrä 40 ja niiden etäisyys 4 mm toisistaan.
Putkivastaanottajille muodostaa kehäantenni
suljetun piirin, jolloin yksi lanka johdetaan
koneeseen, toinen taasen yhdistetään maa-
johtonapaan. Kidevastaanottajaa käytettä-
.. , viedään yksi lanka koneeseen, toisen paan
•aad ...!„•
]
K
essa vapaaksi.
ehäantennin n. s. oma-aaltopituus vastaa
noin 5 kertaa lankapituutta ja jos esim. kehälle
on pingotettu lankaa 30 m, on oma-aaltopituus
siis 150 m. Edullisin vastaanotto-aaltopituus
on 3 kertaa oma-aaltopituutta, tässä tapauk-
sessa 450 m.
Virittäjäkeloilla ja kiertokondensaattoreilla voi-
daan kehäantennia kuten yleensä muitakin an-
tenneja virittää halutulle aaltopituudelle.
Kehäantenni asetetaan parhaiten ikkunan
eteen sille suunnalle, mistä sähkövärähtelyt
saapuvat. Myöskin ulkosalla voidaan käyttää
tällaista antennia ja on sen teho sitä suurempi,
kuta korkeammalla se on maasta.
Erikoisantennit. Radio-harrasta-
jille tuottaa usein vaikeuksia uiko- sekä suu-
remman kehäantennin asettaminen ja on hei-
dän tällöin etsittävä toisia keinoja. Tällaisia
»hätäantenneja» ovat peltikatot, vesirännit,
rautaiset seinäportaat, palkonkienrautakaiteet,
sängyn rautaresorit, rautaiset kattokruunut ja
pianon rautaosat. Usein saadaan näillä anten-
neilla hyviäkin tuloksia, etenkin, jos lähetys-
asema ei ole kaukana.
Toisinaan voi sattua, että vastaanotto ko-
konaan keskeytyy ja on syynä silloin se, että
myöskin naapuri on valinnut itselleen saman
antennin. Yhteen antenniin ei voida kiinnittää
kahta konetta. Myöskin puhelin- ja valojoh-
toja käytetään antenneina. Valojohdon ja vas-
taanottokoneen väliin on ehdottomasti kytket-
tävä 2000—3000 cm kiertokondensaattori estä-
mään galvaanisen virran polttamasta koneen
herkimpiä osia. Valojohtoa käytetään nykyään
hyvin laajassa mitassa ja löytyy kaupassa eri-
tyisiä seinäkontakteja tähän tarkoitukseen.
Maaseudulla voidaan kohtalaisen korkeata
kasvavaa koivua käyttää antennina. Noin
3—4 m maan pinnasta lyödään 2—4 kupari-
naulaa runkoon ja näistä vedetään yhteinen
eristetty johto koneeseen. Tällaisilla puu-
antenneilla on Amerikassa vastaanotettu ki-
pinäsähkötystä Saksasta ja Ranskasta.
Maajo h t o.
Vaikutettuaan koneeseemme, siirtyvät an-
tennin vastaanottamat sähkövärähtelyt maa-

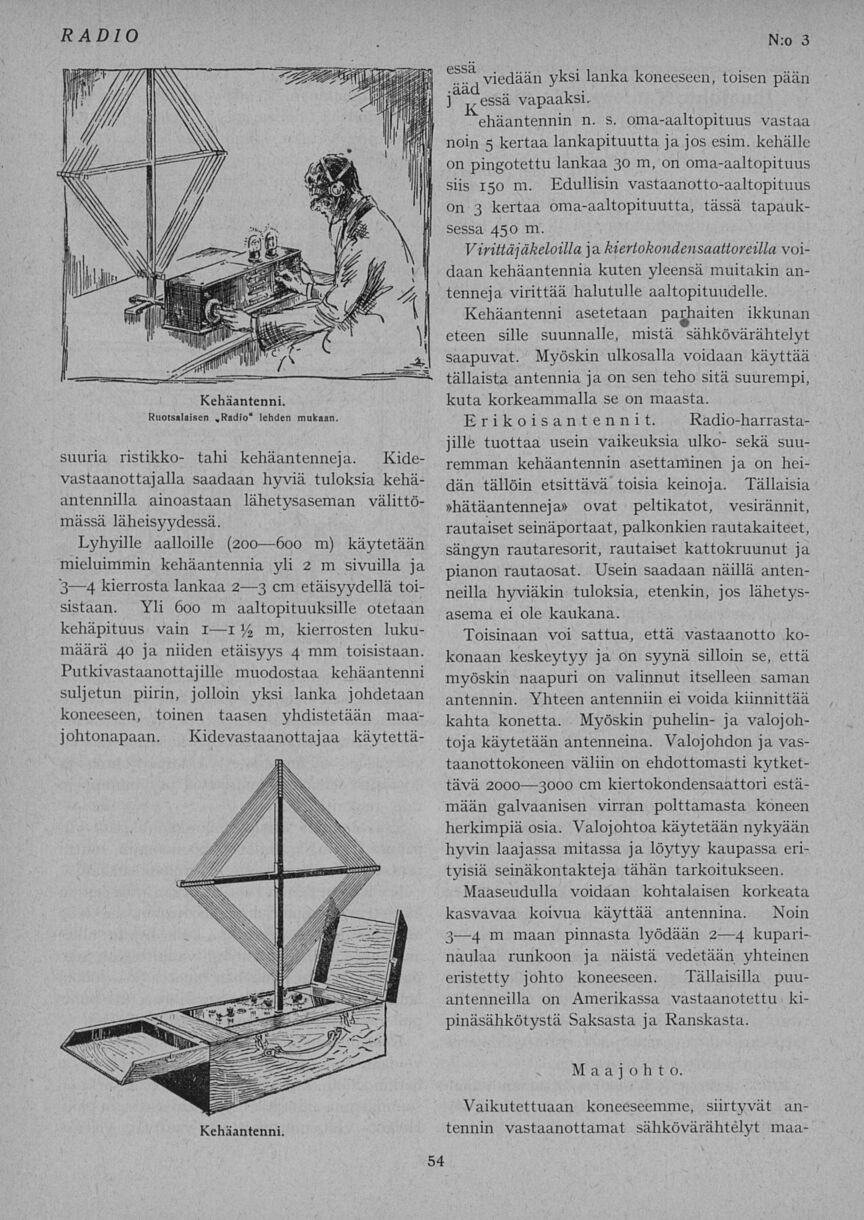

Kehäantenni.
Ruotsalaisen ,Radio* lehden mukaan.
Kehäantenni.
