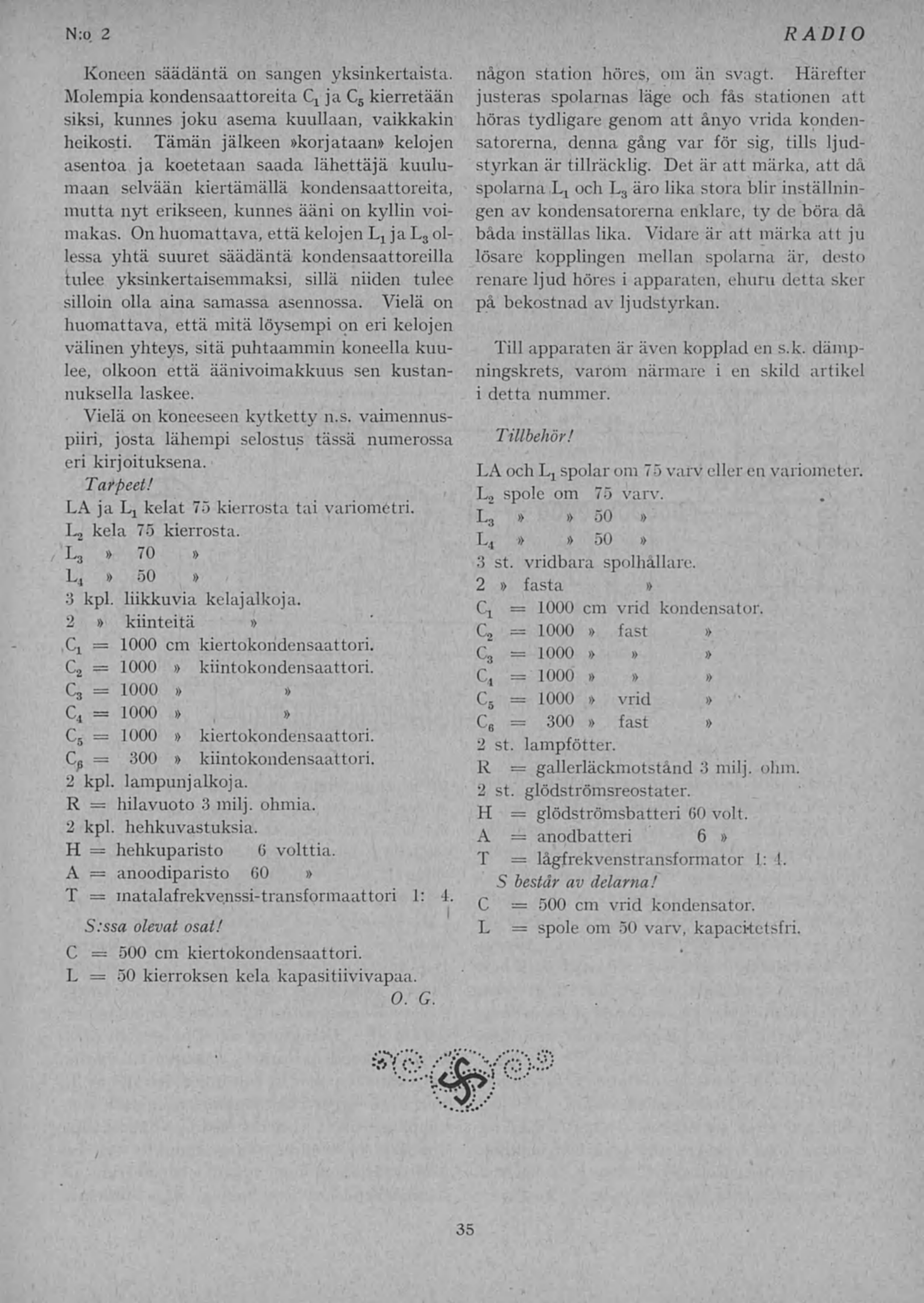

N:o 2 RADIO
35
Koneen säädäntä on sangen yksinkertaista.
Molempia kondensaattoreita Cx ja C5 kierretään
siksi, kunnes joku asema kuullaan, vaikkakin
heikosti. Tämän jälkeen »korjataan» kelojen
asentoa ja koetetaan saada lähettäjä kuulu-
maan selvään kiertämällä kondensaattoreita,
mutta nyt erikseen, kunnes ääni on kyllin voi-
makas. On huomattava, ettäkelojen Lx jaL3 ol-
lessa yhtä suuret säädäntä kondensaattoreilla
tulee yksinkertaisemmaksi, sillä niiden tulee
silloin olla aina samassa asennossa. Vielä on
huomattava, että mitä löysempi on eri kelojen
välinen yhteys, sitä puhtaammin koneella kuu-
lee, olkoon että äänivoimakkuus sen kustan-
nuksella laskee.
Vielä on koneeseen kytketty n.s. vaimennus-
piiri, josta lähempi selostus tässä numerossa
eri kirjoituksena.
Tarpeet!
LA ja Lj kelat 75 kierrosta tai variométri.
L2 kela 75 kierrosta.
L3 » 70 »
L, » 50 »
3 kpl. liikkuvia kelajaikoja.
2 » kiinteitä »
Oj = 1000 cm kiertokondensaattori.
C2 = 1000 » kiintokondensaattori.
C3 = 1000 » »
C4 = 1000 » »
C5 = 1000 » kiertokondensaattori.
Cp = 300 » kiintokondensaattori.
2 kpl. lampunjalkoja.
R = hilavuoto 3 milj. ohmia.
2 kpl. hehkuvastuksia.
H = hehkuparisto 6 volttia.
A = anoodiparisto 60 »
T = matalafrekvenssi-transformaattori 1: 4.
I
S:ssa olevat osat!
C = 500 cm kiertokondensaattori.
L = 50 kierroksen kela kapasitiivivapaa.
O. G.
någon station höres, om än svagt. Härefter
justeras spolarnas läge och fås stationen att
höras tydligare genom att ånyo vrida konden-
satorerna, denna gång var för sig, tills ljud-
styrkan är tillräcklig. Det är att märka, att då
spolarna Lt och L3 äro lika stora blir inställnin-
gen av kondensatorerna enklare, ty de böra då
båda inställas lika. Vidare är att märka att ju
lösare kopplingen mellan spolarna är, desto
renare ljud höres i apparaten, ehuru detta sker
på bekostnad av ljudstyrkan.
Till apparaten är även kopplad en s.k. dämp-
ningskrets, varom närmare i en skild artikel
i detta nummer.
Tillbehör!
LA och Lj spolar om 75 varv. eller en variometer.
L2 spole om 75 varv.
L3 » » 50 »
L4 » » 50 »
3 st. vridbara spolhållare.
2 » fasta »
Cx = 1000 cm vrid kondensator.
C2 = 1000 » fast »
C3 = 1000 » » »
C4 = 1000 » » »
C5 = 1000 » vrid »
C6 = 300 » fast »
2 st. lampfötter.
R = gallerläckmotstånd 3 milj. ohm.
2 st. glödströmsreostater.
H = glödströmsbatteri 60 volt.
A = anodbatteri 6 »
T = lågfrekvenstransformator I: !.
S består av delarna!
C = 500 cm vrid kondensator.
L = spole om 50 varv, kapacketsfri.
