N:o 4
RADIO
70

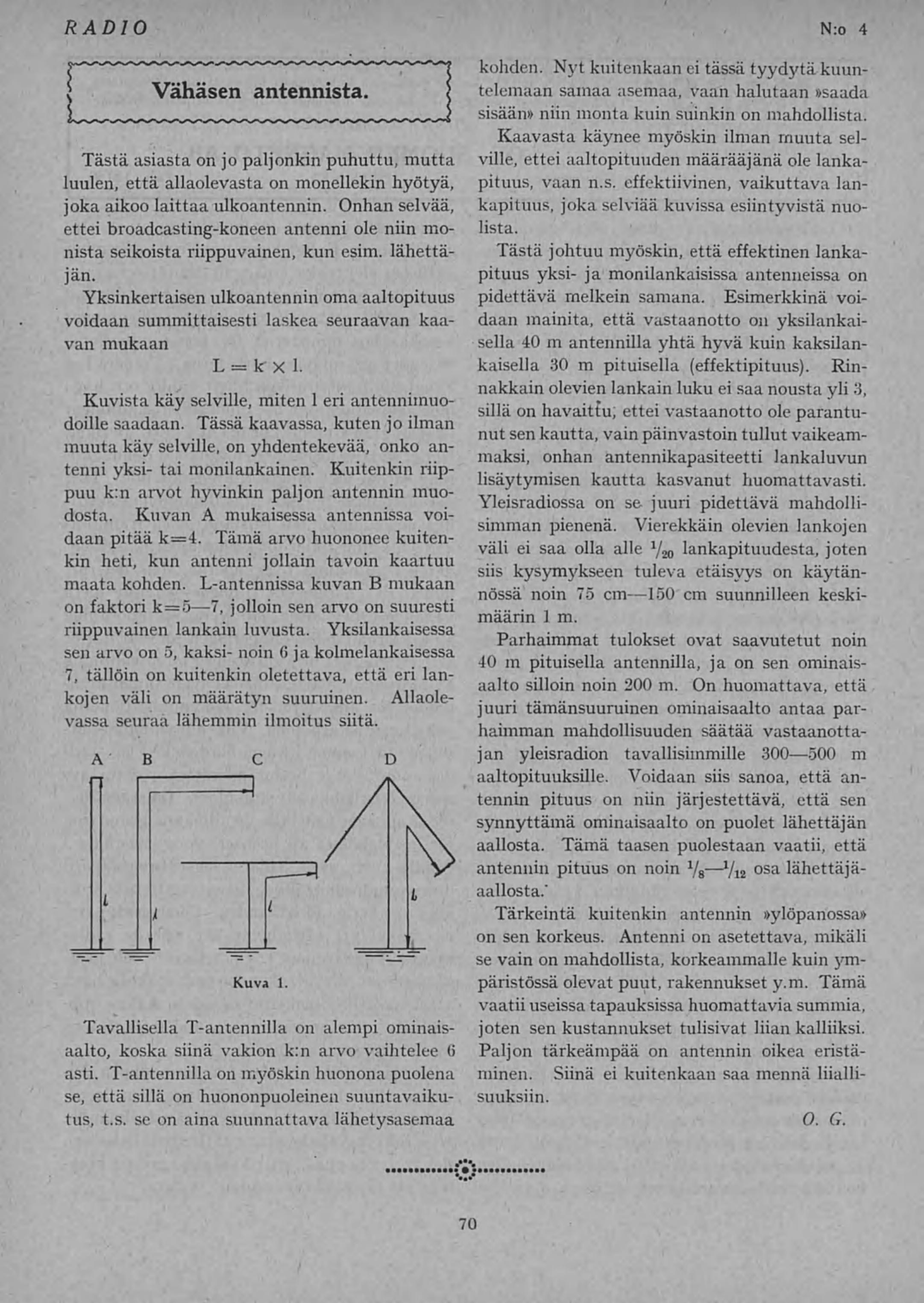

Vähäsen antennista.
Tästä asiasta on jo paljonkin puhuttu, mutta
luulen, että allaolevasta on monellekin hyötyä,
joka aikoo laittaa ulkoantennin. Onhan selvää,
ettei broadcasting-koneen antenni ole niin mo-
nista seikoista riippuvainen, kun esim. lähettä-
jän.
Yksinkertaisen ulkoantennin oma aaltopituus
voidaan summittaisesti laskea seuraavan kaa-
van mukaan
L =kr x 1.
Kuvista käy selville, miten 1 eri antennimuo-
doille saadaan. Tässä kaavassa, kuten jo ilman
muuta käy selville, on yhdentekevää, onko an-
tenni yksi- tai monilankainen. Kuitenkin riip-
puu k:n arvot hyvinkin paljon antennin muo-
dosta. Kuvan A mukaisessa antennissa voi-
daan pitää k=4. Tämä arvo huononee kuiten-
kin heti, kun antenni jollain tavoin kaartuu
maata kohden. L-antennissa kuvan B mukaan
on faktori k=5—7, jolloin sen arvo on suuresti
riippuvainen lankain luvusta. Yksilankaisessa
sen arvo on 5, kaksi- noin 6 jakolmelankaisessa
7, tällöin on kuitenkin oletettava, että eri lan-
kojen väli on määrätyn suuruinen. Allaole-
vassa seuraa lähemmin ilmoitus siitä.
Tavallisella T-antennilla on alempi ominais-
aalto, koska siinä vakion k:n arvo vaihtelee 6
asti. T-antennilla on myöskin huonona puolena
se, että sillä on huononpuoleinen suuntavaiku-
tus, t.s. se on aina suunnattava lähetysasemaa
kohden. Nyt kuitenkaan ei tässä tyydytä kuun-
telemaan samaa asemaa, vaan halutaan »saada
sisään» niin monta kuin suinkin on mahdollista.
Kaavasta käynee myöskin ilman muuta sel-
ville, ettei aaltopituuden määrääjänä ole lanka-
pituus, vaan n.s. effektiivinen, vaikuttava lan-
kapituus, joka selviää kuvissa esiintyvistä nuo-
lista.
Tästä johtuu myöskin, että effektinen lanka-
pituus yksi- ja monilankaisissa antenneissa on
pidettävä melkein samana. Esimerkkinä voi-
daan mainita, että vastaanotto on yksilankai-
sella 40 m antennilla yhtä hyvä kuin kaksilan-
kaisella 30 m pituisella (effektipituus). Rin-
nakkain olevien lankain luku ei saa nousta yli 3,
sillä on havaittu; ettei vastaanotto oleparantu-
nut sen kautta, vain päinvastoin tullut vaikeam-
maksi, onhan antennikapasiteetti lankaluvun
lisäytymisen kautta kasvanut huomattavasti.
Yleisradiossa on se juuri pidettävä mahdolli-
simman pienenä. Vierekkäin olevien lankojen
väli ei saa olla alle 1
/20 lankapituudesta, joten
siis kysymykseen tuleva etäisyys on käytän-
nössä noin 75 cm—150 cm suunnilleen keski-
määrin 1 m.
Parhaimmat tulokset ovat saavutetut noin
40 m pituisella antennilla, ja on sen ominais-
aalto silloin noin 200 m. On huomattava, että
juuri tämänsuuruinen ominaisaalto antaa par-
haimman mahdollisuuden säätää vastaanotta-
jan yleisradion tavallisimmille 300—500 m
aaltopituuksille. Voidaan siis sanoa, että an-
tennin pituus on niin järjestettävä, että sen
synnyttämä ominaisaalto on puolet lähettäjän
aallosta. Tämä taasen puolestaan vaatii, että
antennin pituus on noin 1
/B—Vl2 osa lähettäjä-
aallosta."
Tärkeintä kuitenkin antennin »ylöpanossa»
on sen korkeus. Antenni on asetettava, mikäli
se vain on mahdollista, korkeammalle kuin ym-
päristössä olevat puut, rakennukset y.m. Tämä
vaatii useissatapauksissa huomattavia summia,
joten sen kustannukset tulisivat liian kalliiksi.
Paljon tärkeämpää on antennin oikea eristä-
minen. Siinä ei kuitenkaan saa mennä liialli-
suuksiin.
O. G.
Kuva 1.
