71
RADIO-
KON E ITA^P^APPARATER.
Hyvä variometri.
Käytäntö on osoittanut, että variometrien
käyttö on huomattavasti lisääntynyt. Tähän
on vaikuttanut ensiksikin se, että sen käyttö on
halventanut koneen hintaa huomattavasti, voi-
daanhan silloin jättää kiertokondensaattorit
pois. Kuitenkin ehkä monellekin on tuottanut
päänvaivaa, minkälaisen variometrin ottaisi
tehdäkseen. Allaolevassa selitetty on osoittau-
tunut sangen hyväksi ja on sillä vastaanotetta-
vissa kaikki aaltopituudet 250—800 m.
5 pultit 4 messinkiä
6 kosketinvieteri 2 »
7 kiinnityspylväs 2 eboniittia

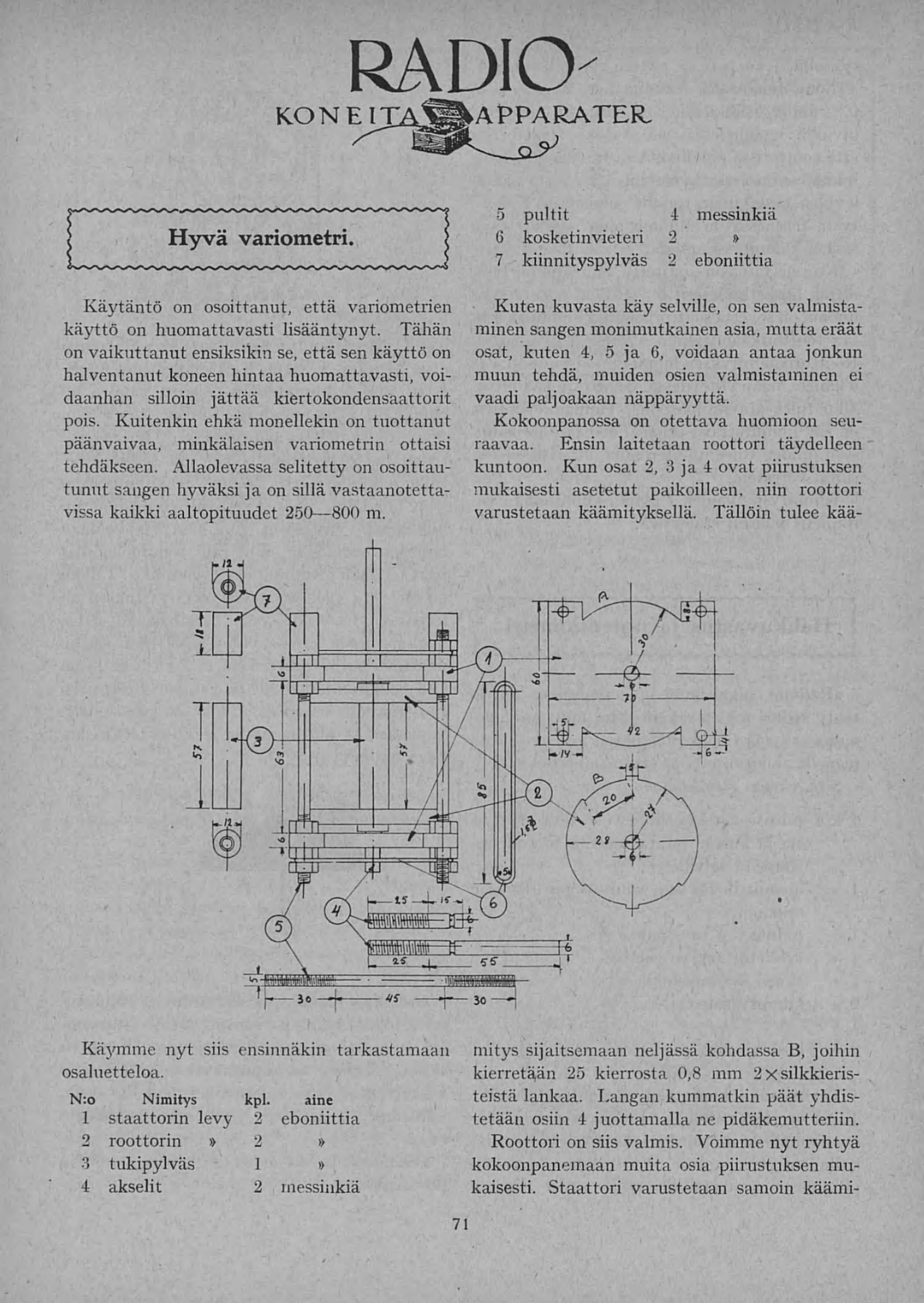

Kuten kuvasta käy selville, on sen valmista-
minen sangen monimutkainen asia, mutta eräät
osat, kuten 4, 5 ja 6, voidaan antaa jonkun
muun tehdä, muiden osien valmistaminen ei
vaadi paljoakaan näppäryyttä.
Kokoonpanossa on otettava huomioon seu-
raavaa. Ensin laitetaan roottori täydelleen
kuntoon. Kun osat 2, 3ja 4 ovat piirustuksen
mukaisesti asetetut paikoilleen, niin roottori
varustetaan käämityksellä. Tällöin tulee kää-
Käymme nyt siis ensinnäkin tarkastamaan
osaluetteloa.
N:o Nimitys kpl. aine
1 staattorin levy 2 eboniittia
2 roottorin » 2 »
3 tukipylväs 1 »
4 akselit 2 messinkiä
mitys sijaitsemaan neljässä kohdassa B, joihin
kierretään 25 kierrosta 0,8 mm 2 x silkkieris-
teistä lankaa. Langan kummatkin päät yhdis-
tetään osiin 4 juottamalla ne pidäkemutteriin.
Roottori on siis valmis. Voimme nyt ryhtyä
kokoonpanemaan muita osia piirustuksen mu-
kaisesti. Staattori varustetaan samoin käämi-
