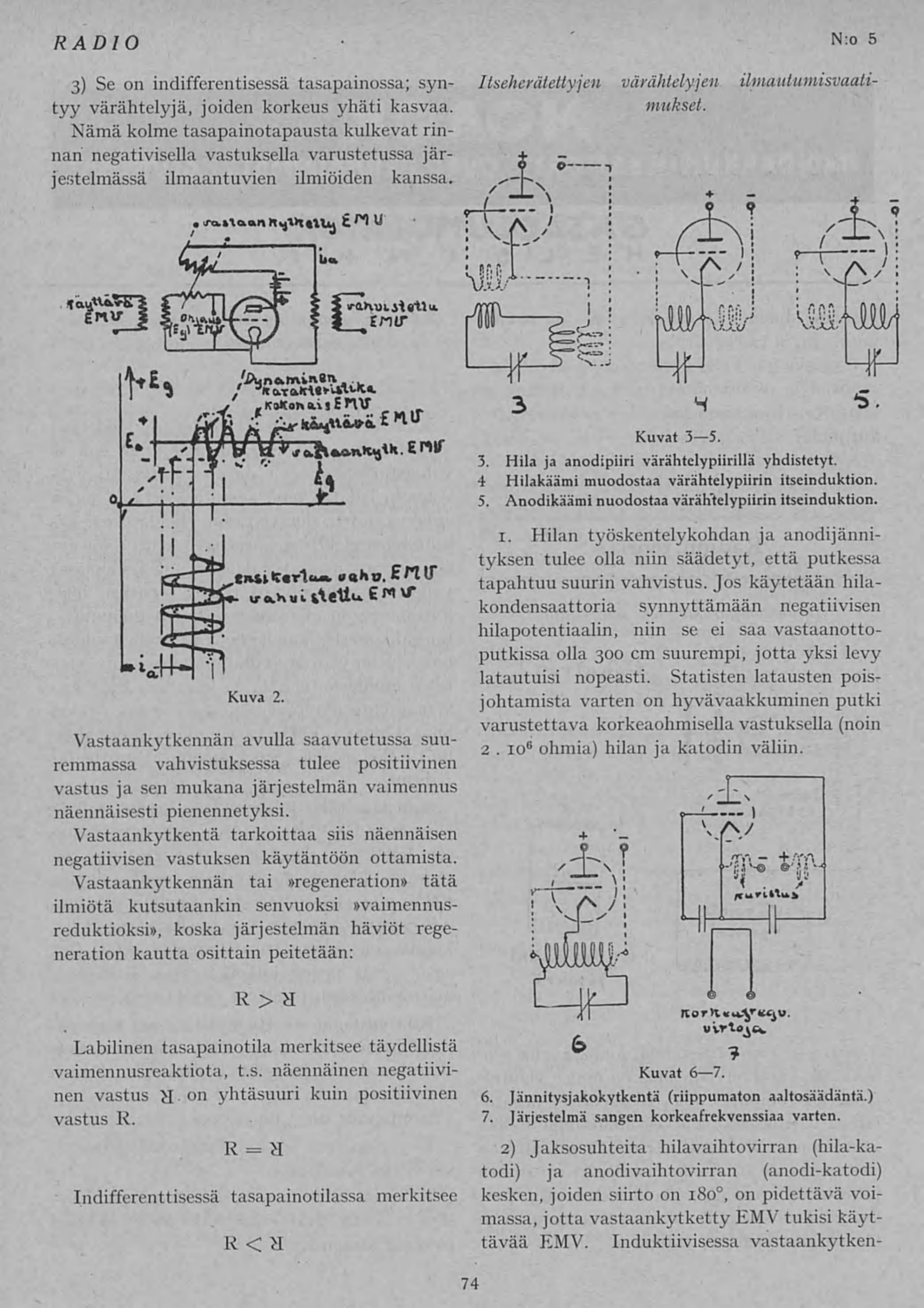

74
3) Se on indifferentisessä tasapainossa; syn-
tyy värähtelyjä, joiden korkeus yhäti kasvaa.
Nämä kolme tasapainotapausta kulkevat rin-
nan negativisella vastuksella varustetussa jär-
jestelmässä ilmaantuvien ilmiöiden kanssa.
Vastaankytkennän avulla saavutetussa suu-
remmassa vahvistuksessa tulee positiivinen
vastus ja sen mukana järjestelmän vaimennus
näennäisesti pienennetyksi.
Vastaankytkentä tarkoittaa siis näennäisen
negatiivisen vastuksen käytäntöön ottamista.
Vastaankytkennän tai »regeneration» tätä
ilmiötä kutsutaankin senvuoksi »vaimennus-
reduktioksi», koska järjestelmän häviöt rege-
neration kautta osittain peitetään:
R > H
Labilinen tasapainotila merkitsee täydellistä
vaimennusreaktiota, t.s. näennäinen negatiivi-
nen vastus H- on yhtäsuuri kuin positiivinen
vastus R.
R = H
Indifferenttisessä tasapainotilassa merkitsee
R < H
N:o 5
Itseherätettyjen värähtelyjen ilmautumisvaati
mukset.
i. Hilan työskentelykohdan ja anodijänni-
tyksen tulee olla niin säädetyt, että putkessa
tapahtuu suurin vahvistus. Jos käytetään hila-
kondensaattoria synnyttämään negatiivisen
hilapotentiaalin, niin se ei saa vastaanotto-
putkissa olla 300 cm suurempi, jotta yksi levy
latautuisi nopeasti. Statisten latausten pois-
johtamista varten on hyvävaakkuminen putki
varustettava korkeaohmisella vastuksella (noin
2) Jaksosuhteita hilavaihtovirran (hila-ka-
todi) ja anodivaihtovirran (anodi-katodi)
kesken, joiden siirto on 1800
, on pidettävä voi-
massa, jottavastaankytketty EMV tukisi käyt-
tävää EMV. Induktiivisessa vastaankytken-
Kuva 2.
Kuvat 3—5.
3. Hila ja anodipiiri värähtelypiirillä yhdistetyt.
4 Hilakäämi muodostaa värähtelypiirin itseinduktion.
5. Anodikäämi nuodostaavärähtelypiirin itseinduktion.
Kuvat 6—7.
6. Jännitysjakokytkentä (riippumaton aaltosäädäntä.)
7. Järjestelmä sangen korkeafrekvenssiaa varten.
