EN KOMBINERAD KRISTALLMOTTAGARE OCH VÅGMÄTARE
En kristallmottagare är en nyttig tingest att ha för
en nybörjare inom radiotekniken. Med densamma kan
han utan att riskera några större penningsummor samla
rikligt med nyttiga erfarenheter och dessutom njuta
av rundradiounderhållningen om han är i den lyckliga
situationen att bo i närheten av en sändarestation. Då
det emellertid är en stor dygd att vara förutseende,
bör kristallens ägare tänka sig möjligheten av att han
en dag kommer att falla för frestelsen att ge sig ut
på längre upptäcktsfärder på eterböljornas hav. Den
dag han börjar rusta sig för dessa, skall han finna,
att han av sin gamla kristall kan göra sig en den
nyttigaste kompass, som kan lotsa honom fram över
månget okänt djup. Av kristallmottagaren kan bli en
vågmätare, utan vilken det är nästan omöjligt att
göra mera ingående experiment.
Den som är klok och förutseende gör alltså från
början sin kristallmottagare sådan, att den lätt
kan användas såsom vågmätare. Till tjänst för dem,
som inse sanningen häri beskriva vi här en liten
kombinerad kristallmottagare och vågmätare, vilken
även, som man lätt finner, kan byggas successivt.
Kopplingsschemat framgår av fig. 1, där antenn, jord
och hörtelefon visas anslutna. Avstämningen sker med
en variabel kondensator och olika våglängdsområden
kunna erhållas dels genom att sätta in olika
induktionsspolar och dels genom att koppla kondensator
och spole i serie eller parallell. Kondensatorn har
en maximal kapacitet av 0.0003 µF (mikrofarad).
Vid seriekoppling anslutes antenn och jord på sätt
fig. 1 visar till de längst till vänster befintliga
klämskruvarna. Vill man koppla om till parallell
förbinder

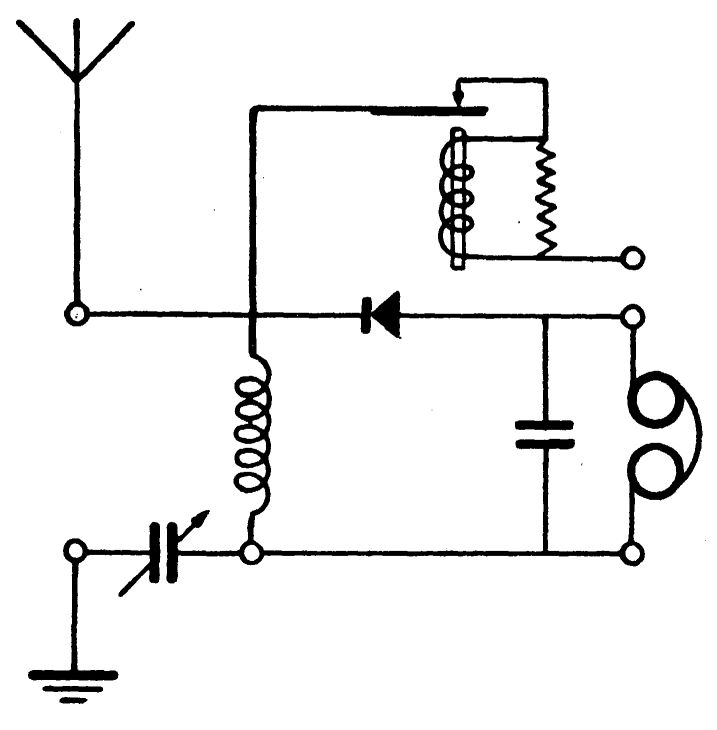

 | Fig. 1. Apparaten använd som kristallmottagare med
kondensatorn kopplad i serie med induktionsspolen. |

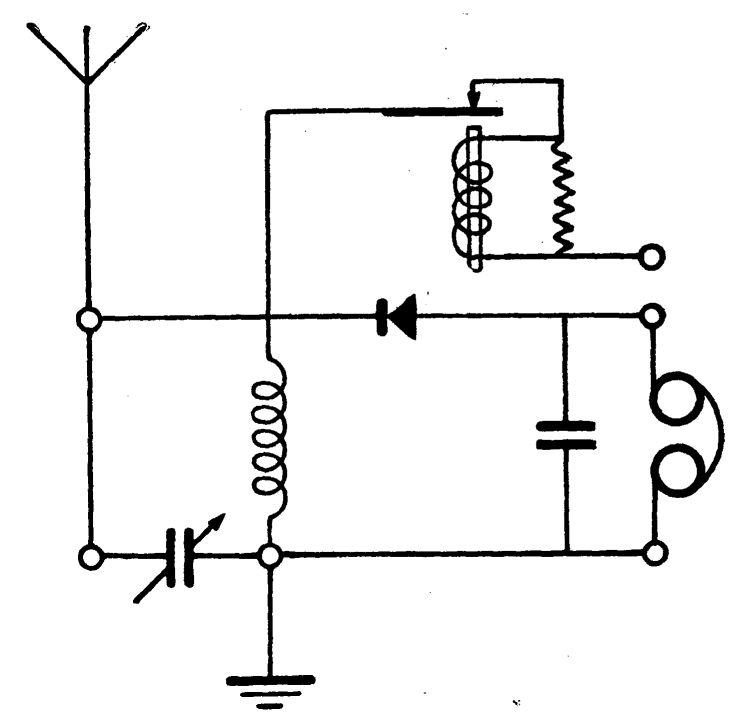

|  | Fig. 2. Apparaten använd som kristallmottagare med
kondensatorn kopplad i parallell med induktionsspolen. |
|
