man de två förstnämnda klämskruvarna
med en tråd och ansluter jordledningen
till den mellan spolen och
kondensatorn befintliga klämskruven,
såsom fig. 2 visar.

För tillkoppling av hörtelefonen
finnas tvenne klämskruvar, över vilka en
blockkondensator om 0.002 µF kapacitet
är kopplad.

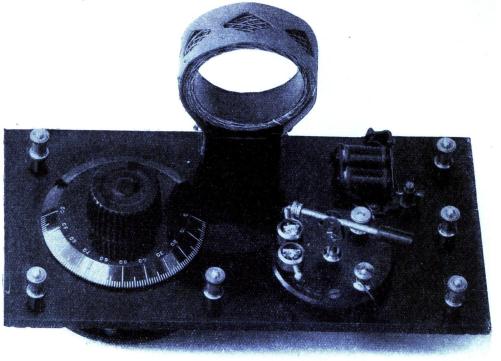

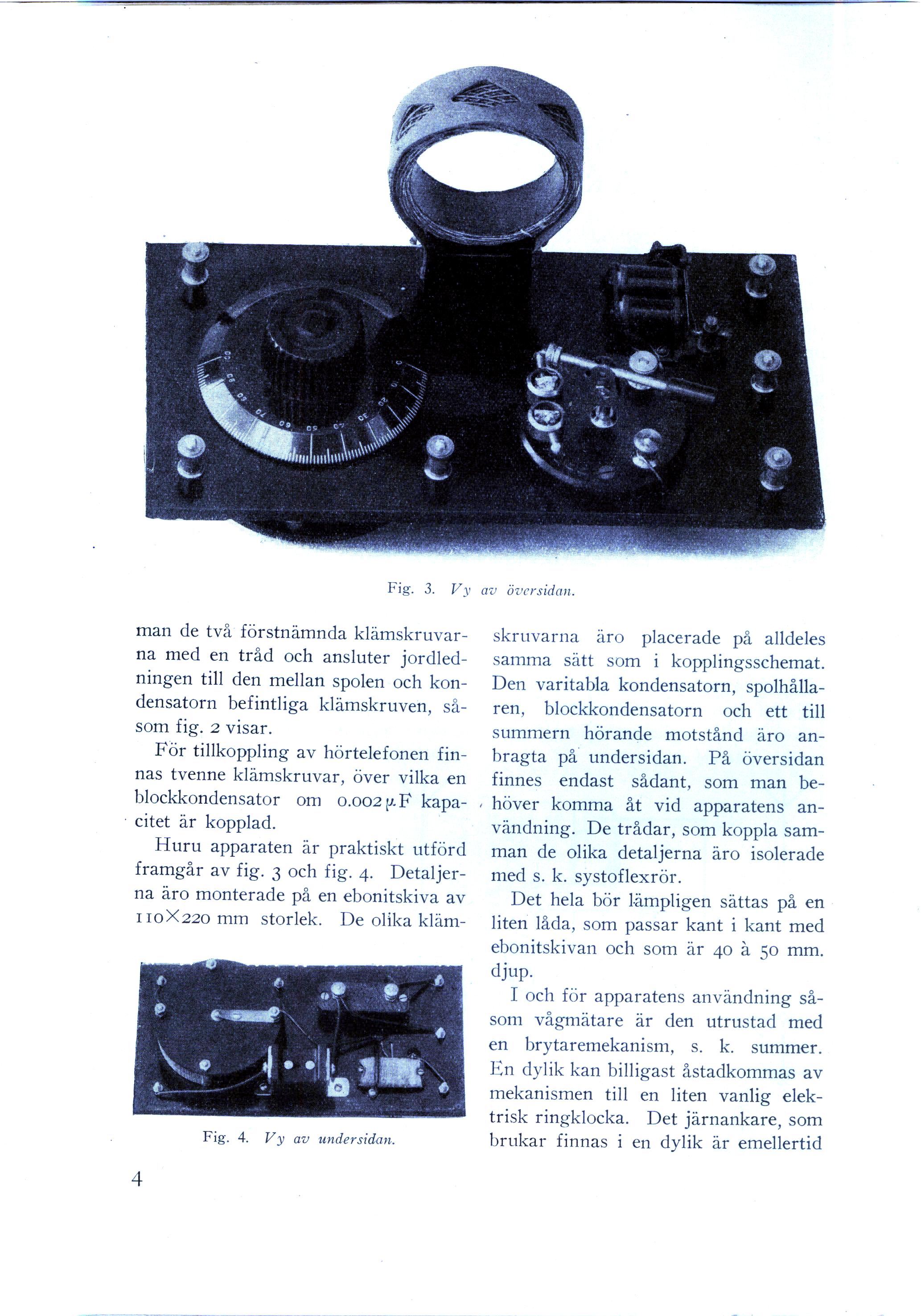

Fig. 3. Vy av översidan.

Huru apparaten är praktiskt utförd
framgår av fig. 3 och fig. 4. Detaljerna
äro monterade på en ebonitskiva av
110×220 mm storlek. De olika
klämskruvarna äro placerade på alldeles
samma sätt som i kopplingsschemat.
Den varitabla kondensatorn, spolhållaren,
blockkondensatorn och ett till
summern hörande motstånd äro
anbragta på undersidan. På översidan
finnes endast sådant, som man
behöver komma åt vid apparatens
användning. De trådar, som koppla
samman de olika detaljerna äro isolerade
med s. k. systoflexrör.

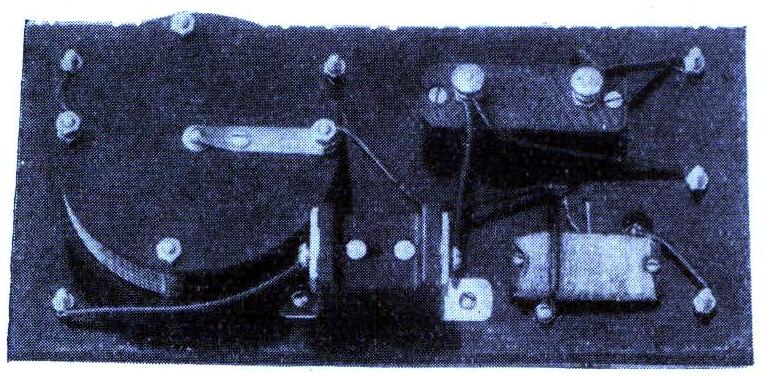

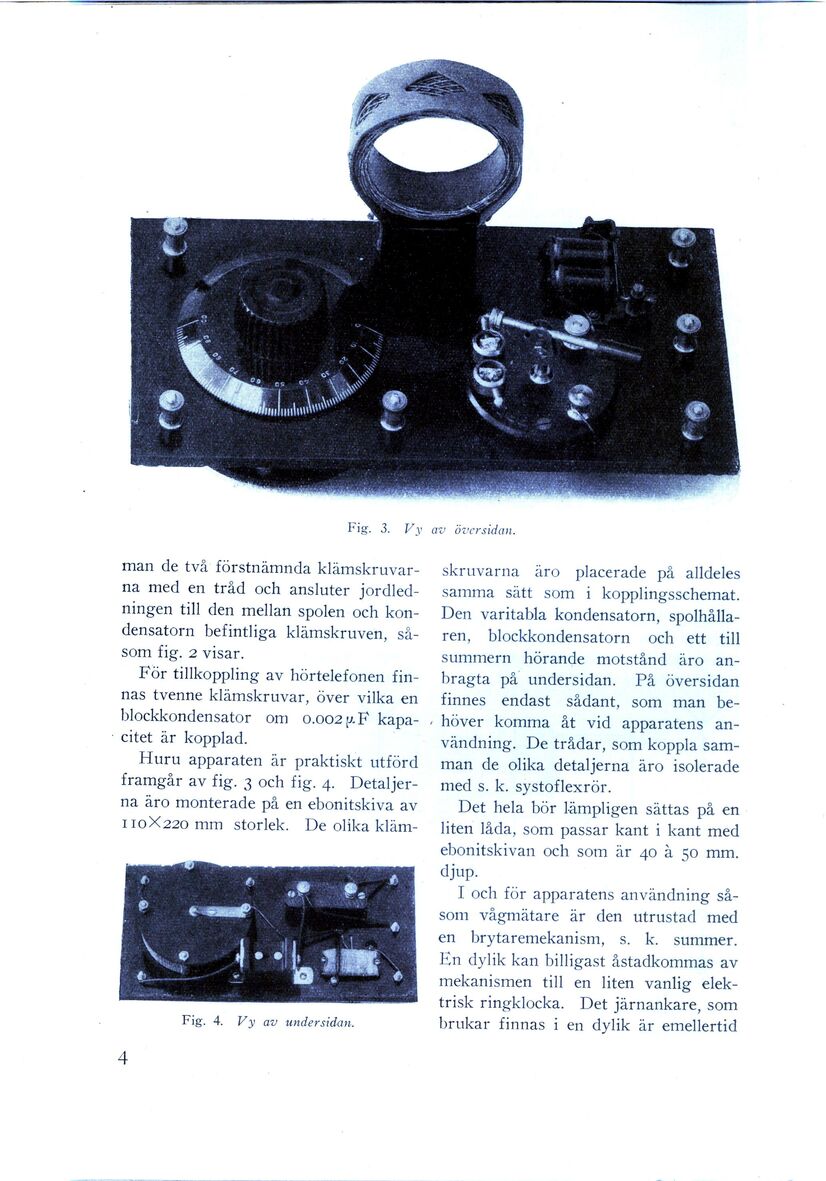

Fig. 4. Vy av undersidan.

Det hela bör lämpligen sättas på en
liten låda, som passar kant i kant med
ebonitskivan och som är 40 à 50 mm.
djup.

I och för apparatens användning
såsom vågmätare är den utrustad med
en brytaremekanism, s. k. summer.
En dylik kan billigast åstadkommas av
mekanismen till en liten vanlig
elektrisk ringklocka. Det järnankare, som
brukar finnas i en dylik är emellertid
