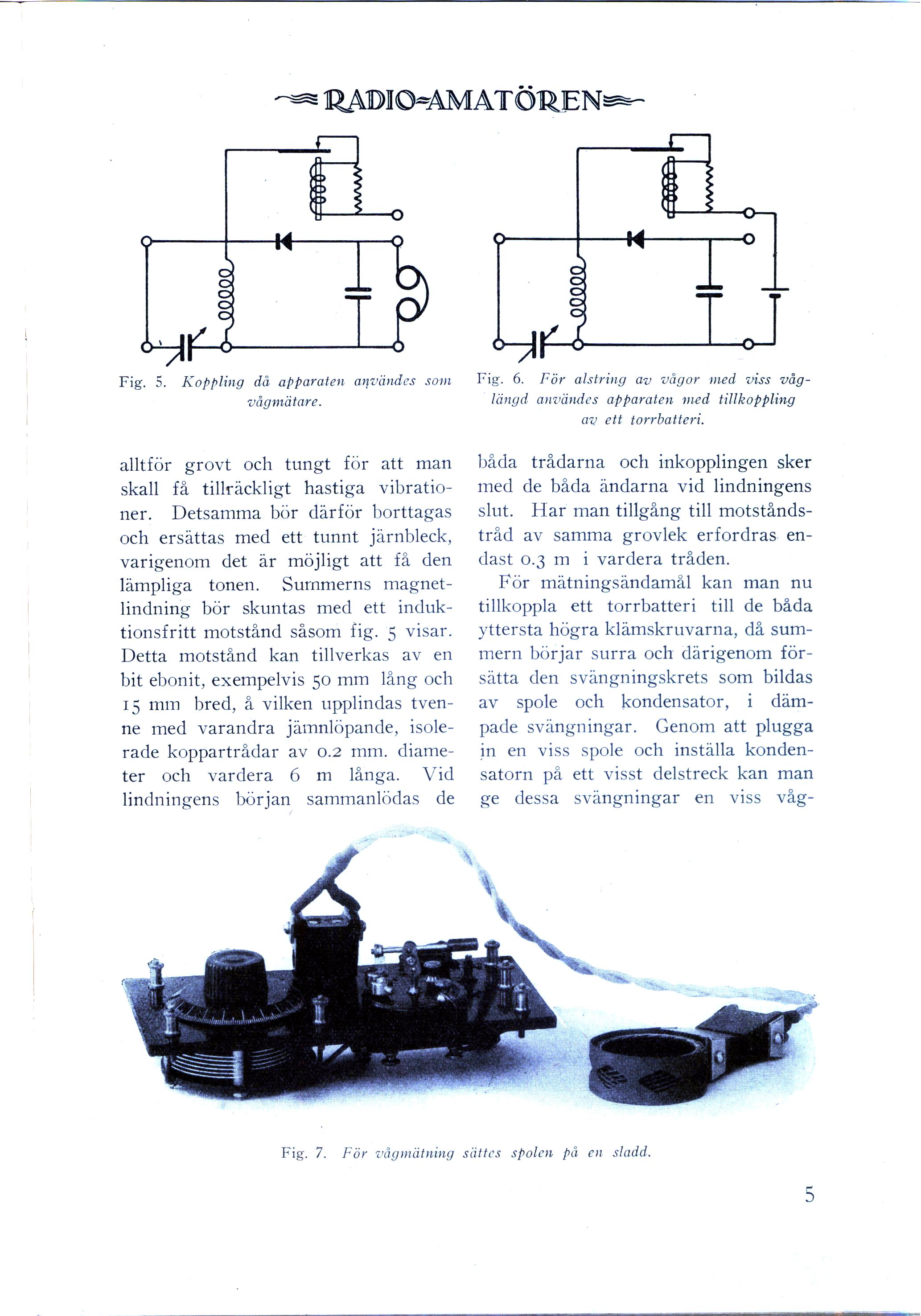

alltför grovt och tungt för att man skall få tillräckligt
hastiga vibrationer. Detsamma bör därför borttagas och
ersättas med ett tunnt järnbleck, varigenom det är möjligt
att få den lämpliga tonen. Summerns magnetlindning bör
skuntas med ett induktionsfritt motstånd såsom fig. 5 visar.
Detta motstånd kan tillverkas av en bit ebonit, exempelvis
50 mm lång och 15 mm bred, å vilken upplindas tvenne med
varandra jämnlöpande, isolerade koppartrådar av 0.2 mm.
diameter och vardera 6 m långa. Vid lindningens början
sammanlödas de båda trådarna och inkopplingen sker med
de båda ändarna vid lindningens slut. Har man tillgång
till motståndstråd av samma grovlek erfordras endast
0.3 m i vardera tråden.

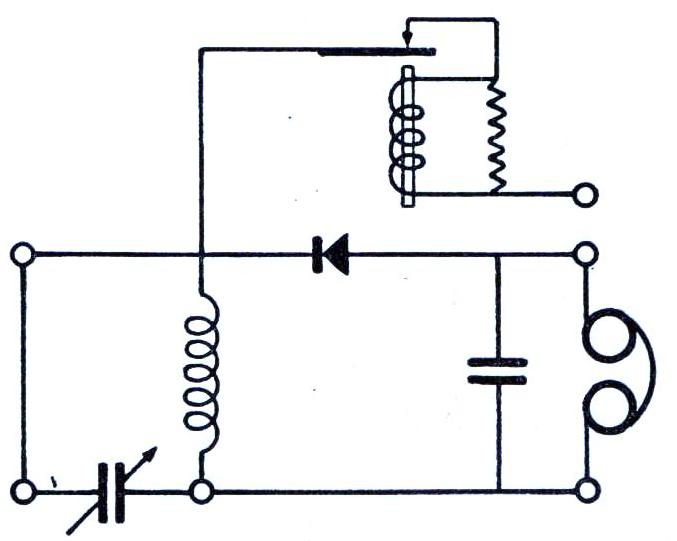

Fig. 5. Koppling då apparaten användes som vågmätare.

Fig. 6. För alstring av vågor med viss våglängd användes apparaten med tillkoppling av ett torrbatteri.

För mätningsändamål kan man nu tillkoppla ett torrbatteri
till de båda yttersta högra klämskruvarna, då summern börjar
surra och därigenom försätta den svängningskrets som bildas
av spole och kondensator, i dämpade svängningar. Genom att
plugga in en viss spole och inställa kondensatorn på ett
visst delstreck kan man ge dessa svängningar en viss

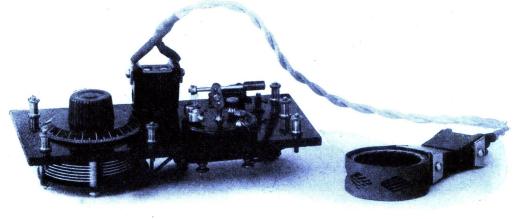

Fig. 7. För vågmätning sättes spolen på en sladd.
