PERMALLOY, EN BETYDELSEFULL JÄRNNICKELLEGERING
Systematiska undersökningar, som under ledning av en svensk
ingenjör, G. W. Elmén, nyligen fullbordats[1]vid Western Electric Companys laboratorium i New York,
ha ådagalagt, att en legering av järn och nickel, innehållande
cirka 78.5 % av det senare ämnet, efter viss värmebehandling
erhåller synnerligen märkliga magnetiska egenskaper.
Vid låga värden på den magnetiserade kraften H
(H = 0.4. u I:l, där I:l är antalet ampérevarv per
centimeter) uppnås det enorma värdet av inemot 90,000
för den magnetiska permeabiliteten, närmare bestämt
vid H = cirka 0.1. För hittills använt järn anses siffran

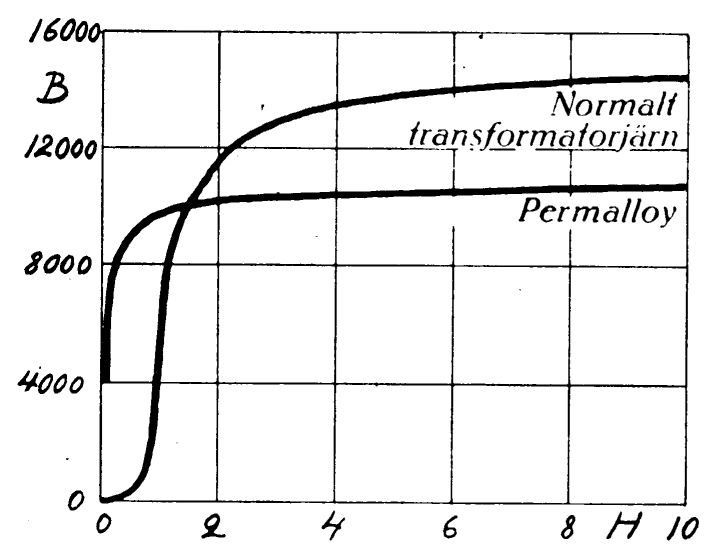

6,000 såsom mycket gynnsam. Fig. 1 visar en jämförelse
mellan magnetiseringskurvorna för permalloy och vanligt
transformatorjärn, av vilken bl. a. framgår, att det
förra materialets överlägsenhet endast gäller för H-värden
under 1. Begynnelsepermeabiliteten är omkring 10,000
mot 250, som gäller för transformatorjärn.
 | | Fig. 1. |
|  | | Fig. 2. |
|

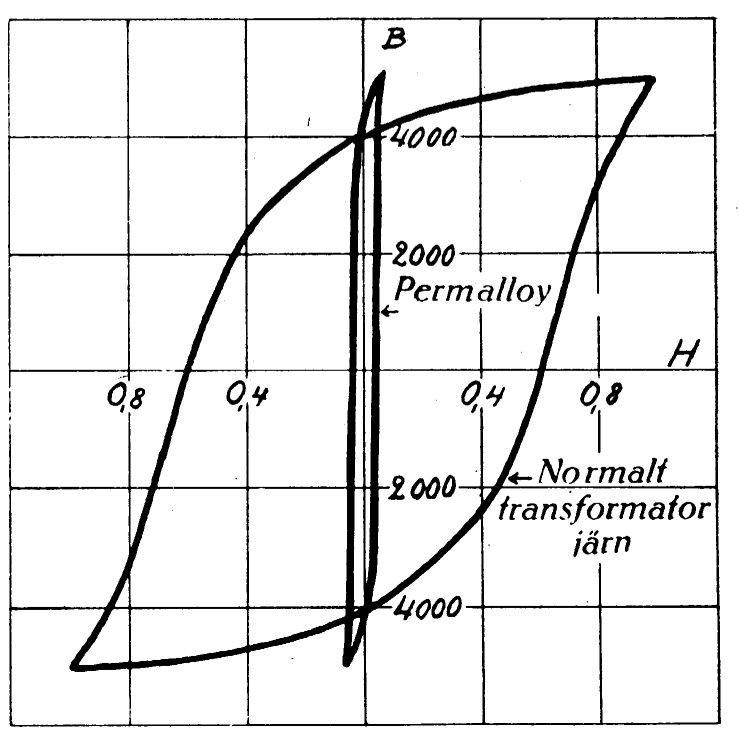

Fig. 2 representerar en jämförelse av hysteresisslingorna
hos de nämnda järnslagen för samma maximitäthet, 4,500 Gauss.
Man ser, att hysteresisförlusten hos permalloy endast är omkring
1/15 av motsvarande förlust hos det andra järnet.
Det nyuppfunna materialet har ursprungligen avsetts för s. k.
kraruplindning av telegraf- och telefonkablar, men torde
komma att få en synnerligen stor betydelse även för den
trådlösa telefonien, speciellt för tillverkning av
lågfrekvenstransformatorer. Medan man för närvarande måste
nöja sig med ett omsättningsförhållande av 5 à 6 å en dylik
transformator, torde man i framtiden kunna räkna med, att
denna siffra åtminstone 5-dubblas.
Permalloy är ännu icke utsläppt i marknaden.
[1] Journal of The Franklin Institute, vol. 195--5, 1923.
