i ljudstyrka på en entrådig och en mångtrådig antenn rätt
liten, beroende på återkopplingen, som återger antennen
en del av de extra förluster den entrådiga antennen har
gentemot den mångtrådiga.

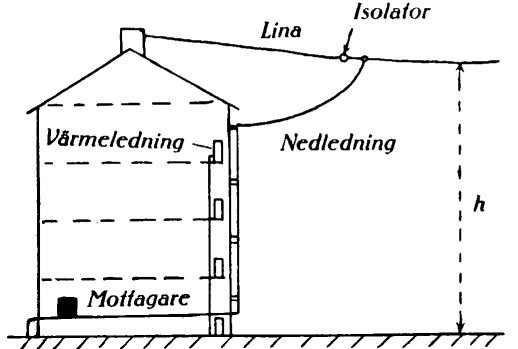

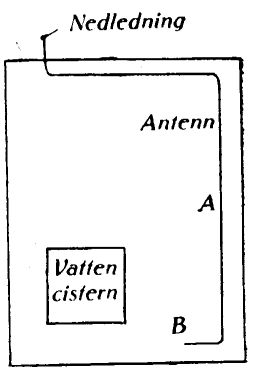

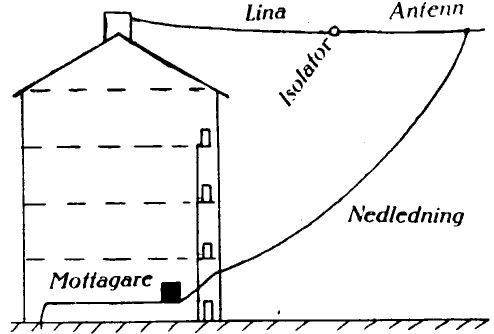

Fig. 7.

Fig. 8.

Fig. 9.

Som fortsättning från mottagaren ha vi jordledningen,
på vilken särskild omsorg bör nedläggas. Regeln är här,
liksom inom andra delar av radioanläggningen, att alla
förbindningar skola göras väl rena och lödas. Som lämplig
jordningspunkt väljes kallvattenledningen. Att använda ett
värmeledningselement som jordningspunkt är ej alltid att
rekommendera. Man skall förbinda mottagaren, icke med en
viss punkt i jorden, utan med hela jordytan under antennen!

Vi ha i början av denna uppsats betraktat antennen och jorden
som båda beläggen på en kondensator. Härav framgår, att om
jorden skall fylla sin uppgift ordentligt som ena belägget,
måste hela ytan under antennen vara ledande. Därför är det
mera lämpligt att jordförbinda mottagaren till vattenledningen,
som i regel bildar ett nätverk och alltså är en utmärkt stomme
för elektriciteten i jorden. Värmeledningen bildar däremot
ofta intet sådant nätverk.

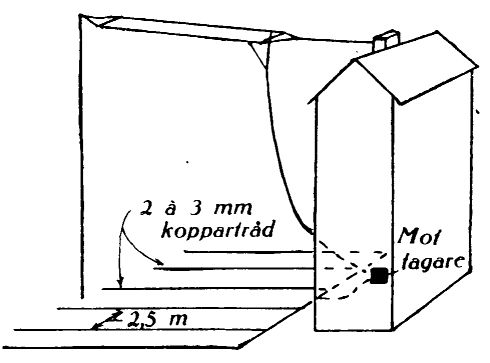

Där särskilda svårigheter finnas att erhålla god jordledning,
kan man hjälpa sig med att jordförbinda mottagaren med
ljusledningens nolla eller också gräva ned i marken under
antennen och parallellt med denna 6 á 9 st. 2 á 3 mm
koppartrådar på ett inbördes avstånd av 2 á 2.5 m.
Längden av trådarna bör vara ungefär densamma som antennens.
Trådarnas ena ändpunkt förenas till en jordledning upp till
mottagaren enligt fig. 12.

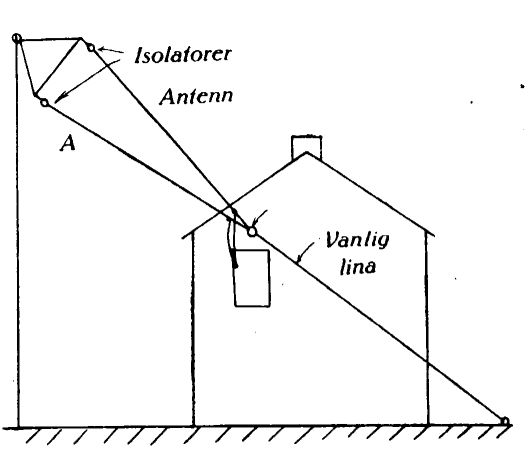

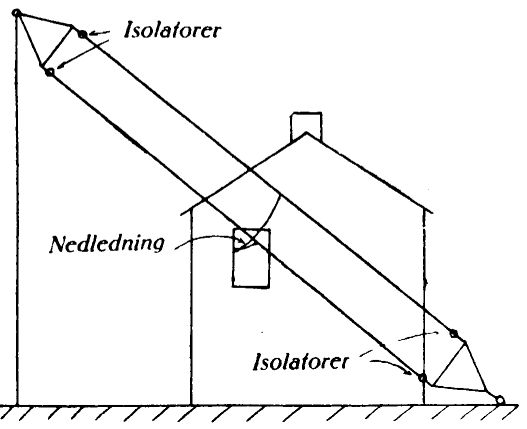

Fig. 10.

Fig. 11.

Fig. 12.

Nästa nummer av Radio-Amatören utkommer l maj
