ske lika hastigt som noggrant. Valet av kopplingsschema
är delvis betingat därav att ej blott de lokala svenska
utan även de större engelska rundradiostationerna önskas
mottagna med god högtalarestyrka. Alla viktigare delar
äro köpta färdiga, men vissa mekaniska detaljer äro
förfärdigade av ägaren själv.

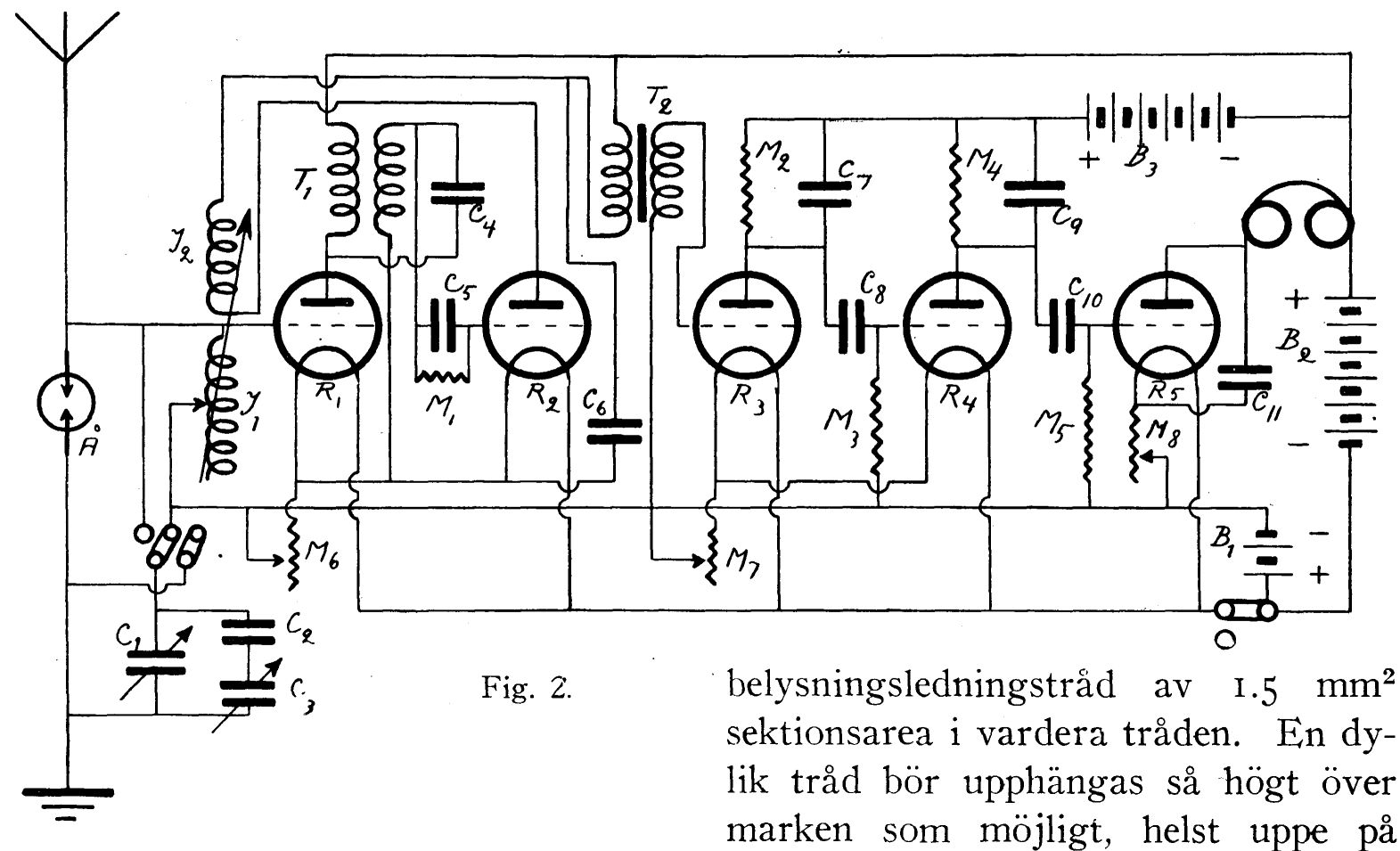

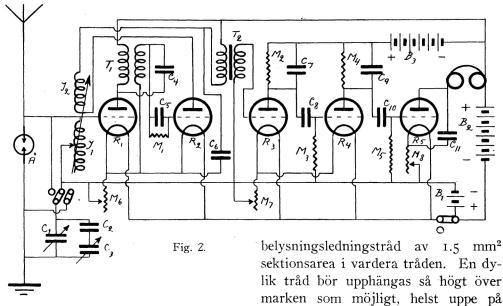

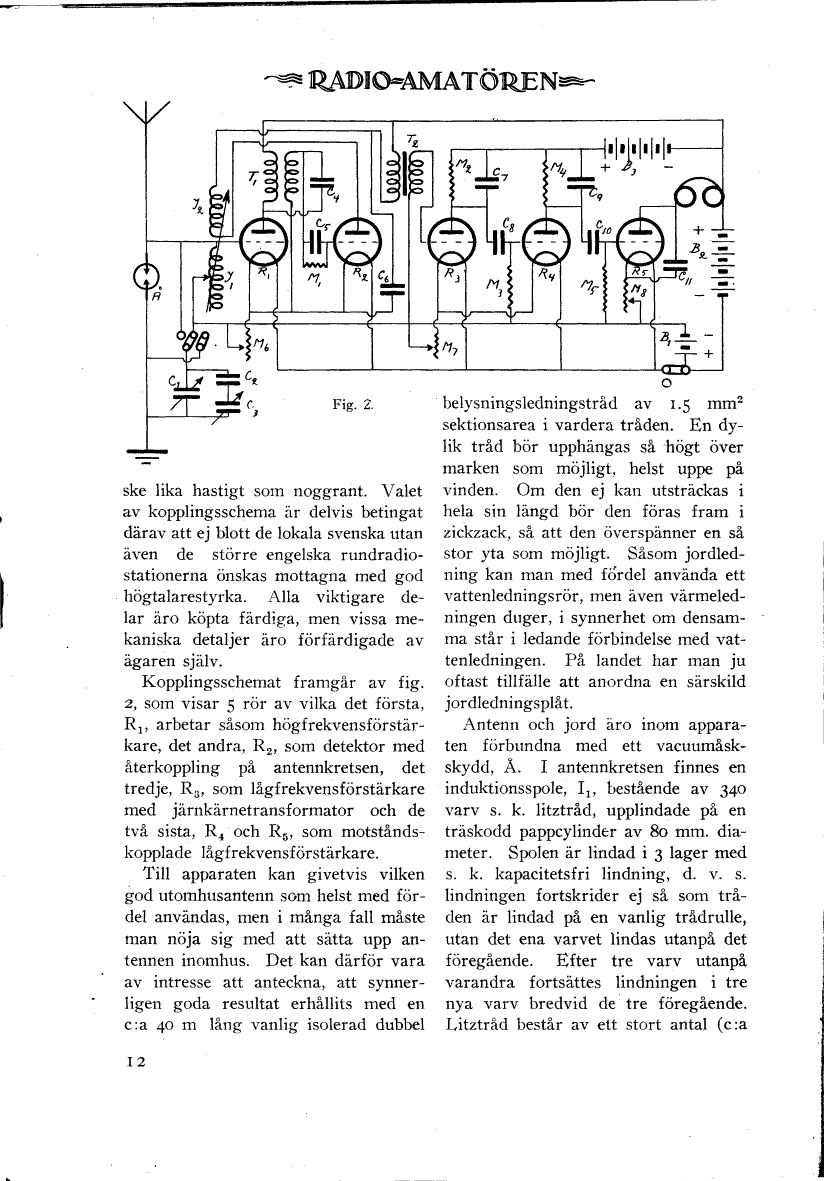

Fig. 2.

Kopplingsschemat framgår av fig. 2, som visar 5 rör av
vilka det första, R₁, arbetar såsom högfrekvensförstärkare,
det andra, R₂, som detektor med återkoppling på antennkretsen,
det tredje, R₃, som lågfrekvensförstärkare med
järnkärnetransformator och de två sista, R₄ och R₅,
som motståndskopplade lågfrekvensförstärkare.

Till apparaten kan givetvis vilken god utomhusantenn
som helst med fördel användas, men i många fall måste
man nöja sig med att sätta upp antennen inomhus. Det
kan därför vara av intresse att anteckna, att
synnerligen goda resultat erhållits med en c:a 40 m
lång vanlig isolerad dubbel belysningsledningstråd av
1.5 mm² sektionsarea i vardera tråden. En dylik
tråd bör upphängas så högt över marken som möjligt, helst
uppe på vinden. Om den ej kan utsträckas i hela sin längd
bör den föras fram i zickzack, så att den överspänner en så
stor yta som möjligt. Såsom jordledning kan man med fördel
använda ett vattenledningsrör, men även värmeledningen duger,
i synnerhet om densamma står i ledande förbindelse
med vattenledningen. På landet har man ju oftast
tillfälle att anordna en särskild jordledningsplåt.

Antenn och jord äro inom apparaten förbundna med ett
vacuumåskskydd, Å. I antennkretsen finnes en
induktionsspole, I₁, bestående av 340 varv s. k.
litztråd, upplindade på en träskodd pappcylinder av 80 mm.
diameter. Spolen är lindad i 3 lager med s. k. kapacitetsfri
lindning, d. v. s. lindningen fortskrider ej så som tråden är
lindad på en vanlig trådrulle, utan det ena varvet lindas
utanpå det föregående. Efter tre varv utanpå varandra
fortsättes lindningen i tre nya varv bredvid de tre
föregående. Litztråd består av ett stort antal (c:a
