40 st.) fina, från varandra isolerade parter och är
därför tämligen dyrbar. För dem, som icke vilja kosta
på sig dylik kunna vi nämna, att den i detta fall kan
utbytas mot 0.6 mm dubbelt bomullsspunnen koppartråd,
vilken utom att den är väsentligt billigare även har
den fördelen att vara mindre ömtålig att handskas
med. Litztråden erbjuder emellertid ett mindre
motstånd mot högfrekventa elektriska växelströmmar,
varför avstämningen blir skarpare och ljudstyrkan
något större.
Spolen är uppdelad i 6 delar om 30, 10, 20, 40, 80 och
160 varv resp. Inkoppling av olika antal spoldelar
för mottagning inom olika våglängdsområden sker

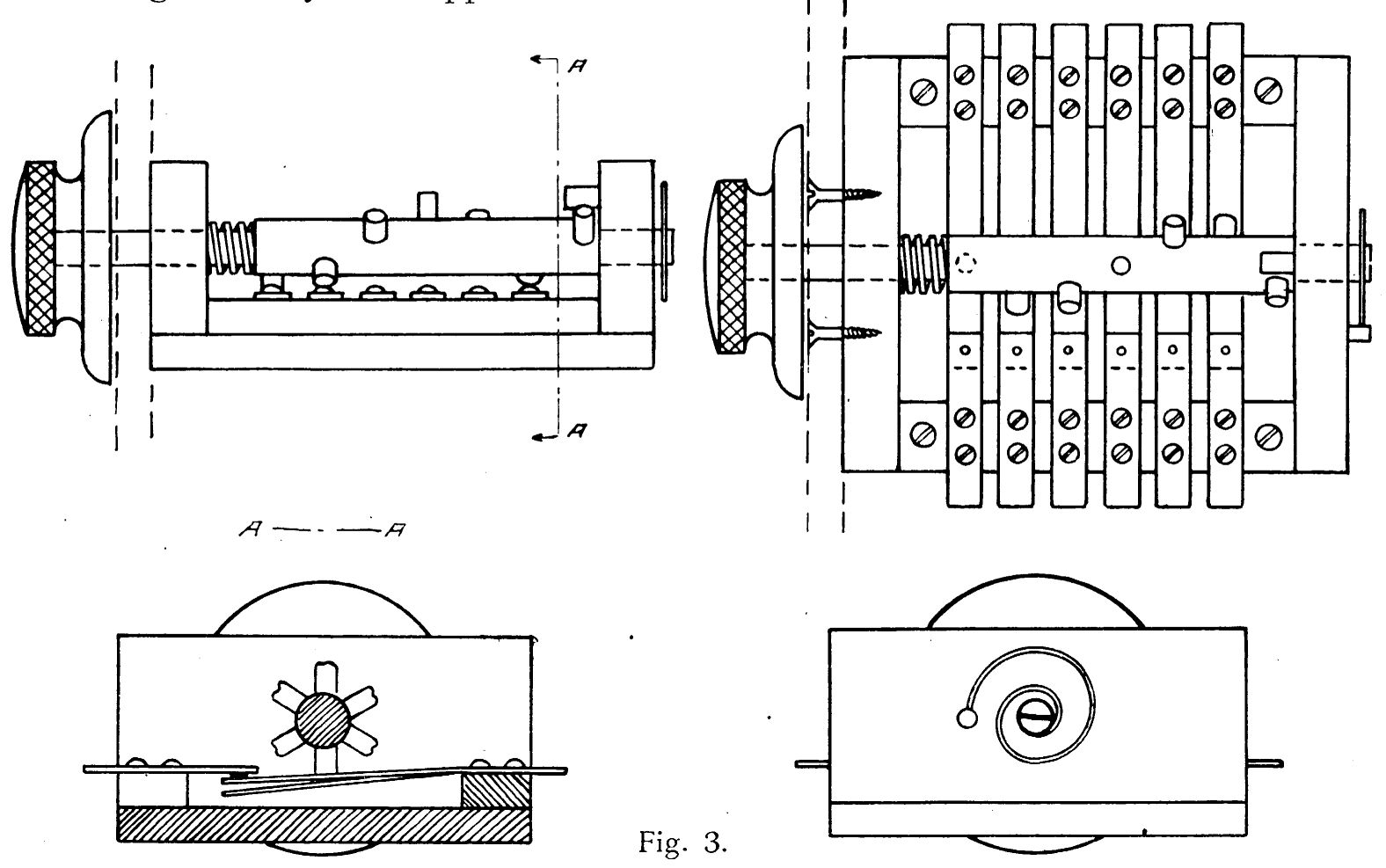

med en speciell omkopplare, fig. 3, som automatiskt
urkopplar överflödiga spoldelar. En dylik urkoppling
är synnerligen önskvärd emedan överskjutande delar
av spolen eljest skulle absorbera en viss del av den
energi, man lyckats uppsamla med antennen. Stommen
till omkopplaren består av ebonitstycken å vilken
kontaktfjädrar av förnicklad messingsplåt äro fästade
parvis. Tvärs över dessa kontaktfjädrar är anbragt en
vridbar axel, försedd med utstickande nabbar, en för
varje kontaktfjäderpar. Genom vridning av axeln komma
olika nabbar i kontakt med och nedtrycka motsvarande
fjädrar, varigenom omkopplingen verkställes.
Inuti antennspolen är återkopplingsspolen, I2,
anbragt och är vridbar för erhållande av olika
kraftigt verkande återkoppling. Återkopplingsspolen
består av 90 varv silkesisolerad 0.15 mm koppartråd å
en pappcylinder av 50 mm diameter. I utgångsläget är
denna spoles centrumlinje vinkelrät emot antennspolens.
Genom en vridning av återkopplingsspolen kommer densamma
att induktivt inverka på antennkretsen och överför energi
från detektorrörets anodkrets till antennkretsen.
 |
| Fig. 3. |
