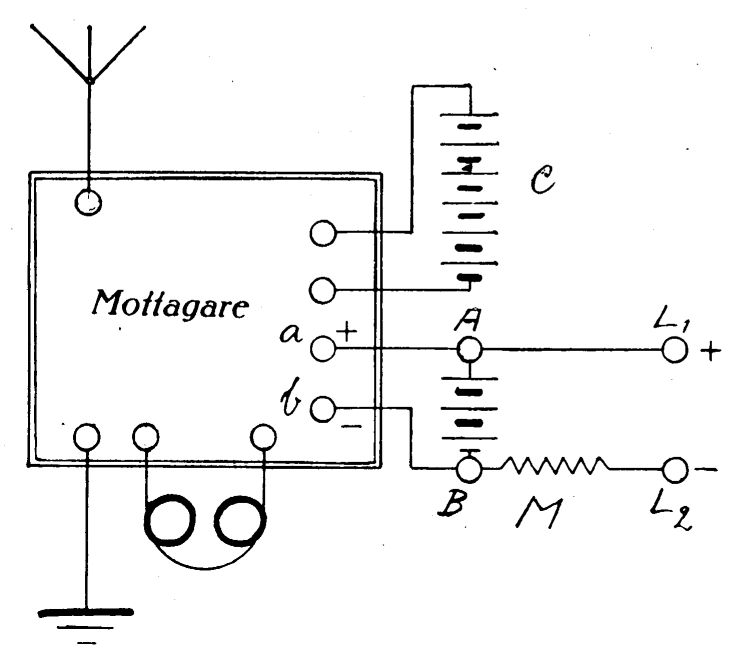

Fig. 2.
Fig. 2.

L1 och L2 äro de båda polerna, varifrån
strömmen uttages från belysningsnätet, t. ex. de båda hålen
till en vanlig väggkontakt. Av dessa antaga vi att L1
är den positiva polen och L2 den negativa. (Man måste
göra sig noga underrättad om vilken pol som är + och vilken
som är –.) Den positiva polen L1 förbindes med
ackumulatorns positiva pol och den negativa polen L2
med ackumulatorns negativa pol. Denna förbindning får emellertid
icke ske direkt, utan i den ena förbindelseledningen måste
insättas ett efter ackumulatorns storlek avpassat motstånd.
Detta är framställt i M å figuren, och här insatt i ledningen
mellan belysningsnätets negativa pol L2 och ackumulatorns
negativa pol. Motståndet M kan utgöras av en elektrisk
värmeapparat, t. ex. en kamin, en kokplatta eller ett kokkärl
(som måste vara fyllt med vatten) eller dylikt. För dem,
som ej själva ha erfarenhet av att på detta sätt ladda
ackumulatorer, skola vi här antyda huru man beräknar storleken
av motståndet M och väljer lämplig värmeapparat; samma
beräkning måste nämligen även göras då man vill driva
mottagaren med belysningsström.

Antag då, att ackumulatorn lämpligen laddas med 3 ampères
strömstyrka (vid köp av ackumulator brukar man kunna erhålla
uppgift å lämpligaste laddningsström). Som ackumulatorn,
oberoende av laddningsströmmens styrka, håller en konstant
spänning å 6 volt, vilken motverkar belysningsspänningen å
110 volt, så återstår således 110 – 6 = 104 volt för att
driva en strömstyrka å 3 ampère genom motståndet M.
Om då dettas storlek antages vara r ohm, så skall

104/r = 3 eller r = 104/3 = 34,6 ohm.

För att nu bestämma för huru många watt (vid 110 volts
spänning) en såsom motstånd lämplig värmeapparat bör vara,
kalla vi antalet watt för w och få, att då motståndet
skall vara å 34.6 ohm, bör det vid 110 volts spänning genomsläppa

110/34,6 = 3,2 amp. (i runt tal).

Antalet watt blir således

w = 110.3,2 = 352.

En värmeapparat å 350 watt är således lämplig som motstånd.

För att nu kunna driva mottagningsapparaten med
belysningsströmmen, anordnar man på mycket liknande sätt.
Enklast vore ju, att endast på vanligt sätt tillkoppla
ackumulatorn till mottagningsapparaten så som fig. 2
schematiskt visar, under det att man samtidigt har
ackumulatorn tillkopplad till belysningsnätet, så som ovan
