ETT ENKELT SÄTT ATT MATA MOTTAGARENS RÖR MED BELYSNINGSSTRÖM

AV FIL. DR G. H. D’AILLY.

I samband med denna synnerligen praktiska, av Fil. Dr G. H. d’Ailly beskrivna metod att använda belysningsström för mottagarerör, vilja vi påpeka nödvändigheten att iakttaga de bestämmelser, som gälla för abonnenter på belysningsström.

De flesta amatörer ha nog åtskilliga gånger haft erfarenhet
av det förargliga i att finna ackumulatorn urladdad just då
man vill använda sin mottagare – kanske har man några vänner
hemma och vill för dem demonstrera sin apparat – men
ackumulatorn nekar att göra tjänst av "brist på näring".
Det går då icke i en handvändning att få den laddad igen
– den skall transporteras fram och åter mellan bostaden
och laddningsstationen, och även om man är rustad med
möjligheter att själv ladda sin ackumulator från
belysningsnätet, så tar dock laddningen sin rundliga tid.
Det finnes emellertid ett enkelt sätt att få mottagaren att
fungera klanderfritt även om ackumulatorn är helt urladdad,
under förutsättning att man har tillgång till elektrisk
belysning, som matas med likström. Då kan man, som här
nedan skall beskrivas, genom att använda ackumulatorn som ett slags
utjämnare av spänningsvariationer, driva mottagarerören
med belysningsströmmen – ja man kan till och med ladda
ackumulatorn samtidigt som mottagaren hålles i gång.

Att detta är möjligt beror på blyackumulatorns egenskap att
under det att densamma laddas hålla praktiskt taget konstant
spänning mellan sina poler, så att variationer inom ganska
vida gränser i den påtryckta spänningen icke bli märkbara
såsom spänningsvariationer mellan ackumulatorpolerna, utan
endast yttra sig som en variation i den strömstyrka, som
passerar ackumulatorn och laddar densamma.

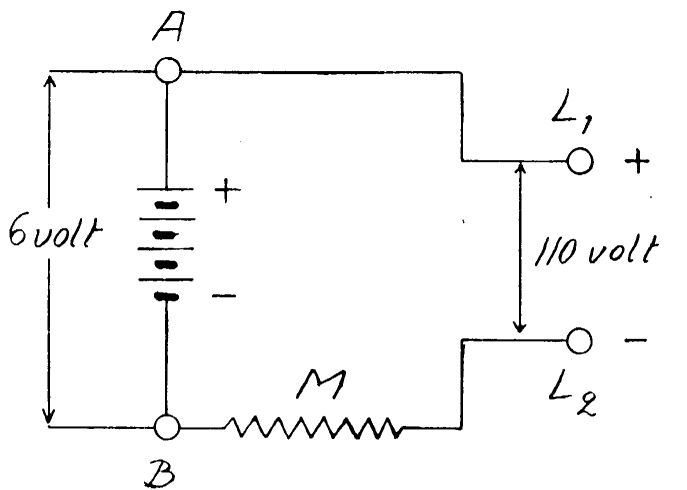

För att tydligare se förloppet, tänka vi oss att fig. 1
framställer den för många amatörer välbekanta anordning,
varmed man själv kan ladda sin ackumulator. I vårt exempel
antaga vi att belysningsnätets spänning är 110 volt (likström)
och att ackumulatorn ifråga är å 6 volt (3 celler vid
blyackumulator).

Fig. 1.
