beskrivits. Det är emellertid härvid en hel del saker att
iakttaga.

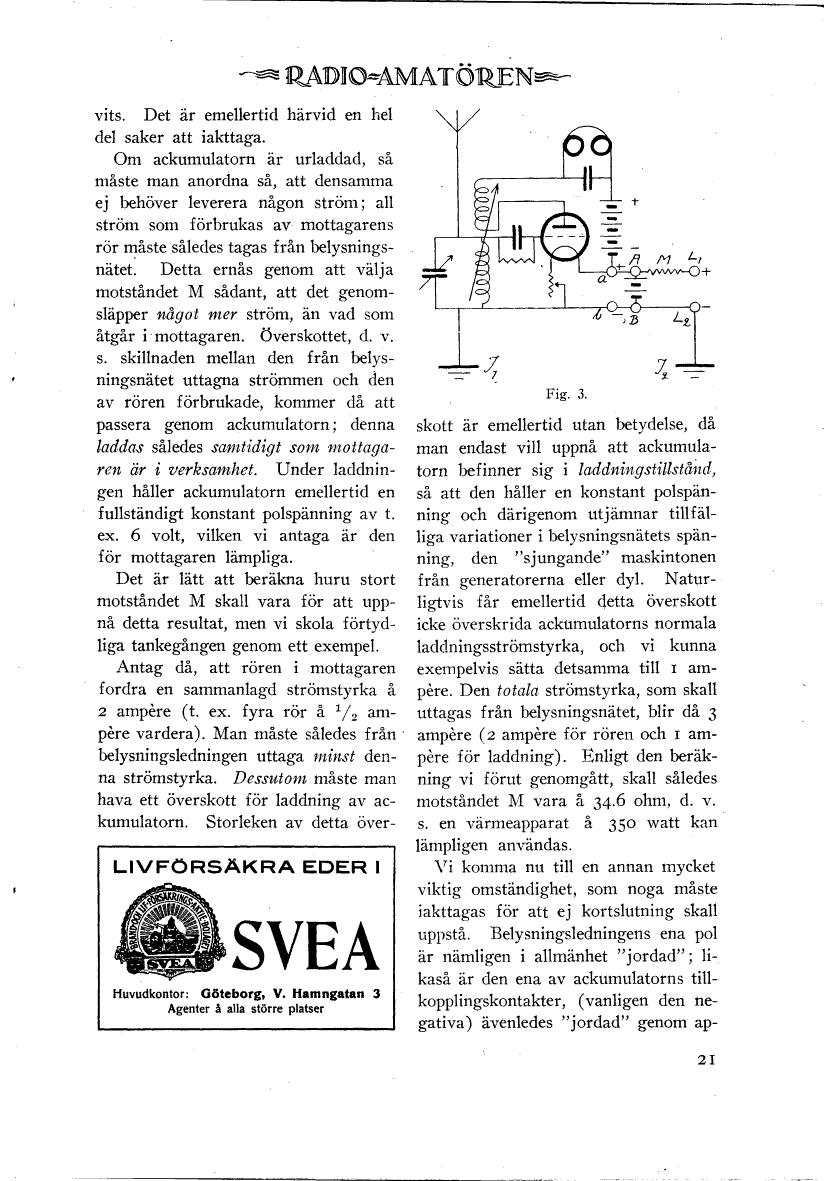

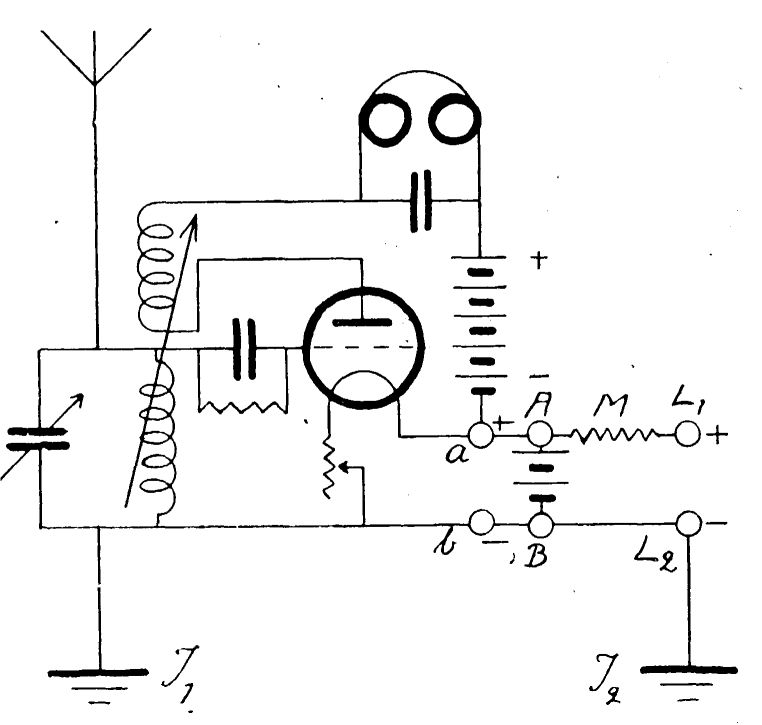

Fig.3

Om ackumulatorn är urladdad, så måste man anordna så, att
densamma ej behöver leverera någon ström; all ström som
förbrukas av mottagarens rör måste således tagas från
belysningsnätet. Detta ernås genom att välja motståndet M
sådant, att det genomsläpper något mer ström, än vad
som åtgår i mottagaren. Överskottet, d. v. s. skillnaden mellan
den från belysningsnätet uttagna strömmen och den av rören
förbrukade, kommer då att passera genom ackumulatorn; denna
laddas således samtidigt som mottagaren är i verksamhet.
Under laddningen håller ackumulatorn emellertid en fullständigt
konstant polspänning av t. ex. 6 volt, vilken vi antaga är den
för mottagaren lämpliga.

Det är lätt att beräkna huru stort motståndet M skall vara för
att uppnå detta resultat, men vi skola förtydliga tankegången
genom ett exempel.

Antag då, att rören i mottagaren fordra en sammanlagd
strömstyrka å 2 ampere (t. ex. fyra rör å 1/2 ampere vardera).
Man måste således från belysningsledningen uttaga minst
denna strömstyrka. Dessutom måste man hava ett överskott
för laddning av ackumulatorn. Storleken av detta överskott är
emellertid utan betydelse, då man endast vill uppnå att
ackumulatorn befinner sig i laddningstillstånd, så att
den håller en konstant polspänning och därigenom utjämnar
tillfälliga variationer i belysningsnätets spänning, den
"sjungande" maskintonen från generatorerna eller dyl.
Naturligtvis får emellertid detta överskott icke överskrida
ackumulatorns normala laddningsströmstyrka, och vi kunna
exempelvis sätta detsamma till 1 ampere. Den totala
strömstyrka, som skall uttagas från belysningsnätet, blir då
3 ampere (2 ampere för rören och 1 ampere för laddning).
Enligt den beräkning vi förut genomgått, skall således
motståndet M vara å 34.6 ohm, d. v. s. en värmeapparat
å 350 watt kan lämpligen användas.

Vi komma nu till en annan mycket viktig omständighet, som
noga måste iakttagas för att ej kortslutning skall uppstå.
Belysningsledningens ena pol är nämligen i allmänhet "jordad";
likaså är den ena av ackumulatorns tillkopplingskontakter,
(vanligen den negativa) ävenledes "jordad" genom
