apparatens jordledning, varför kortslutning lätt kan
uppstå.

Man måste således först undersöka vilken av
belysningsledningens poler som är "jordad". Sedan man
således först tagit reda på vilken kontakt å
belysningsledningen som är + och vilken som är –,
finner man den "jordade" polen enklast med tillhjälp
av en vanlig elektrisk glödlampa. Dennas ena kontakt
sättes i förbindelse med jordledningen till
mottagningsapparaten, och den andra med än den ena,
än den andra av belysningsledningens kontakter (de båda
hålen i en väggkontakt). Om då lampan lyser vid beröring
av den positiva belysningskontakten, men ej vid beröring
av den negativa, så är det denna senare (den negativa)
som är "jordad", och omvänt.

Vi antaga, att det är belysningsnätets negativa pol som
är "jordad", då detta är det enklaste fallet. Fig. 3
visar huru inkopplingen sker i detta fall. Figuren
framställer endast en enrörs-mottagare, då antalet
rör är utan betydelse för de sätt på vilka ackumulatorn
inkopplas. L₁ är den positiva belysningskontakten
och L₂ den negativa. Den senare är "jordad", vilket
vi utmärkt medelst den extra jordledningen J₂. A är
den positiva och B den negativa polen å ackumulatorn; dessa
förbindas med resp. kontaktknappar å apparaten, nämligen a (+)
och b (–). Vidare förbindes den negativa ackumulatorpolen B
direkt med ljusledningens negativa pol L₂
(som är "jordad"); den positiva ackumulatorpolen A däremot
förbindes genom motståndet M (t. ex. en värmeapparat) med
ljusledningens positiva pol L₁. Storleken av motståndet M
beräknas på ovan beskrivet sätt.

Det är ytterst viktigt att tillse, att (vilket vanligen
är fallet) mottagningsapparatens negativa pol b är den
genom jordledningen J₁ "jordade".

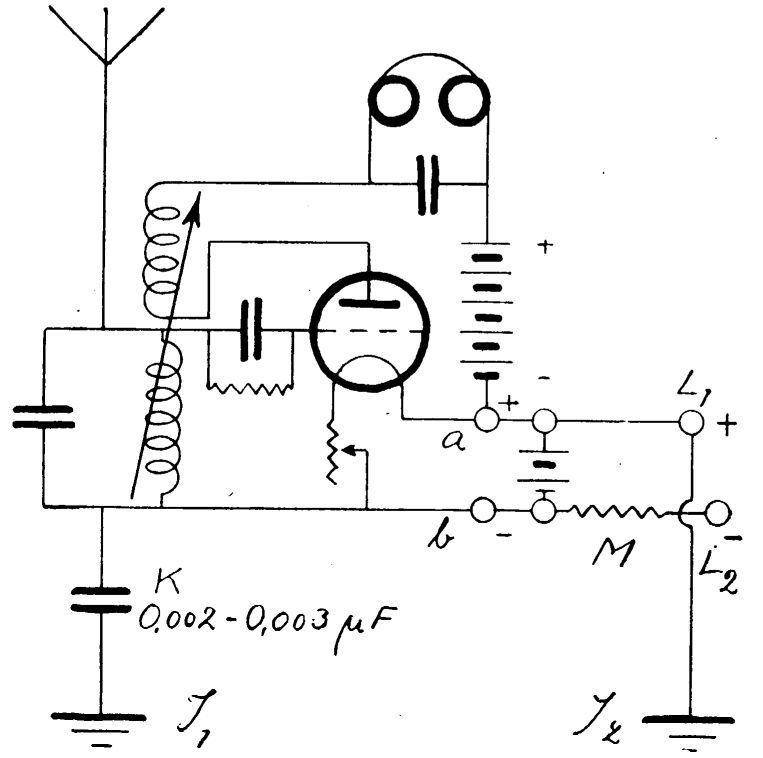

Fig. 4.

Skulle däremot belysningsledningens positiva pol L₁
vara "jordad", får man förfara på ett annat sätt. Fig. 4 visar
huru kopplingarna då äro utförda. Att den positiva
belysningspolen L₁ är "jordad", ha vi i figuren
markerat med den extra jordledningen J₂. Kopplingen
skiljer sig endast i tvenne avseenden från den i fig. 3 angivna.
För det första är motståndet M insatt i tilledningen från
den negativa (icke "jordade") belysningskontakten, under
det att i fig. 3 var motståndet M insatt i tilledningen
från den positiva (ävenledes icke "jordade")
belysningskontakten. Detta gäller alltid, d. v. s.
motståndet M skall alltid insättas i tilledningen från den icke
"jordade polen" å belysningsledningen, under det att den "jordade"
