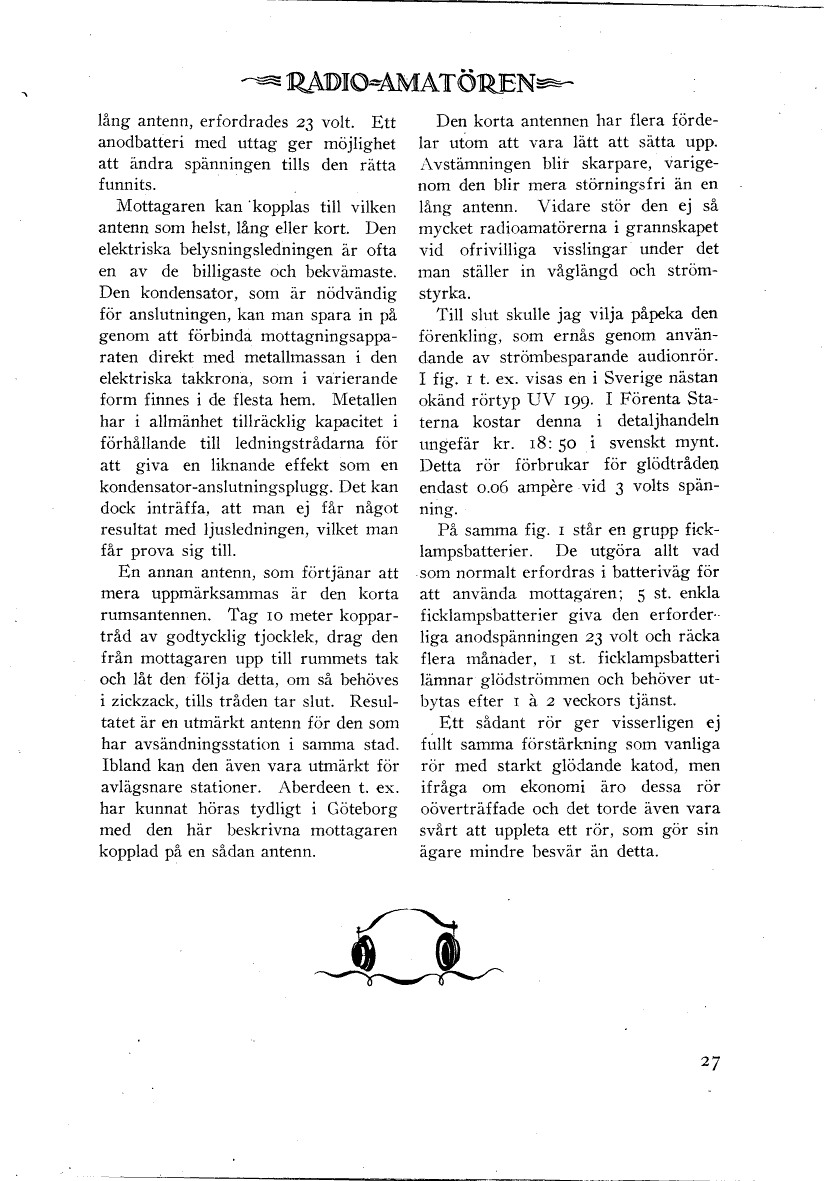

lång antenn, erfordrades 23 volt. Ett anodbatteri
med uttag ger möjlighet att ändra spänningen tills
den rätta funnits.
Mottagaren kan kopplas till vilken antenn
som helst, lång eller kort. Den elektriska
belysningsledningen är ofta en av de billigaste
och bekvämaste. Den kondensator, som är nödvändig
för anslutningen, kan man spara in på genom
att förbinda mottagningsapparaten direkt med
metallmassan i den elektriska takkrona, som i
varierande form finnes i de flesta hem. Metallen
har i allmänhet tillräcklig kapacitet i förhållande
till ledningstrådarna för att giva en liknande
effekt som en kondensator-anslutningsplugg. Det kan
dock inträffa, att man ej får något resultat med
ljusledningen, vilket man får prova sig till.
En annan antenn, som förtjänar att mera uppmärksammas
är den korta rumsantennen. Tag 10 meter koppartråd av
godtycklig tjocklek, drag den från mottagaren upp till
rummets tak och låt den följa detta, om så behöves
i zickzack, tills tråden tar slut. Resultatet är en
utmärkt antenn för den som har avsändningsstation
i samma stad. Ibland kan den även vara utmärkt för
avlägsnare stationer. Aberdeen t. ex. har kunnat höras
tydligt i Göteborg med den här beskrivna mottagaren
kopplad på en sådan antenn.
Den korta antennen har flera fördelar utom att vara
lätt att sätta upp. Avstämningen blir skarpare,
varigenom den blir mera störningsfri än en lång
antenn. Vidare stör den ej så mycket radioamatörerna
i grannskapet vid ofrivilliga visslingar under det
man ställer in våglängd och strömstyrka.
Till slut skulle jag vilja påpeka den förenkling,
som ernås genom användande av strömbesparande
audionrör. I fig. 1 t. ex. visas en i Sverige nästan
okänd rörtyp UV 199. I Förenta Staterna kostar denna i
detaljhandeln ungefär kr. 18: 50 i svenskt mynt. Detta
rör förbrukar för glödtråden endast 0.06 ampère vid
3 volts spänning.
På samma fig. 1 står en grupp ficklampsbatterier. De
utgöra allt vad som normalt erfordras i batteriväg för
att använda mottagaren; 5 st. enkla ficklampsbatterier
giva den erforderliga anodspänningen 23 volt och
räcka flera månader, 1 st. ficklampsbatteri lämnar
glödströmmen och behöver utbytas efter 1 à 2 veckors
tjänst.
Ett sådant rör ger visserligen ej fullt samma
förstärkning som vanliga rör med starkt glödande
katod, men ifråga om ekonomi äro dessa rör
oöverträffade och det torde även vara svårt att
uppleta ett rör, som gör sin ägare mindre besvär än
detta.
 |
