anodkretsen icke erbjuder denna frekvens något effektivt
motstånd.

Det är sålunda tydligt att avstämningsskärpan är
synnerligen stor, en fördel som man så att säga får
alldeles gratis. Ju lägre den resulterande frekvensen
är, dess större blir avstämningsskärpan.

Från andra detektorn är i detta fall återkoppling
anordnad på den avstämda anodkretsens spole.

Ofta utföras superinterferensmottagare med ett större
antal rör, ända upp till 8 à 10 st. Figurerna 2 och 3
angiva ett par kopplingsschemata, vid vilka ramantenn
användes. En ram är givetvis lämpligast att använda,
emedan den icke utstrålar svängningar, som kunna
störa andra mottagare i närheten. I fig. 2 angivas
efter första detektorn tvenne steg högfrekvensrör
med motståndskoppling och därefter andra detektorn.

Fig. 3.

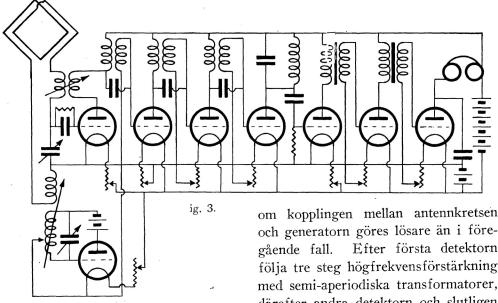

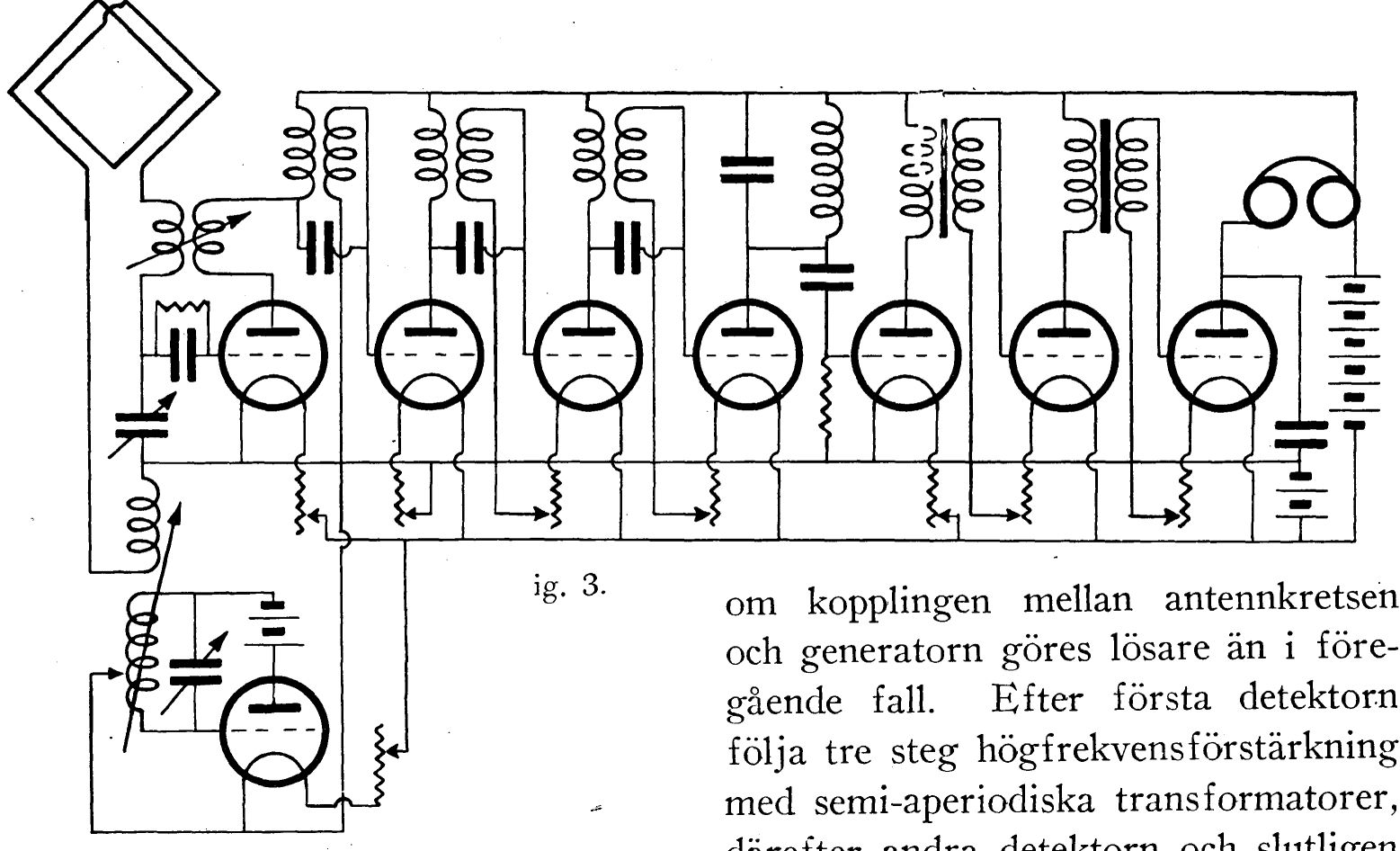

I fig. 3 är återkoppling anordnad å
antennkretsen. Detta låter sig göra
om kopplingen mellan antennkretsen och
generatorn göres lösare än i föregående
fall. Efter första detektorn följa tre steg
högfrekvensförstärkning med semi-aperiodiska
transformatorer, därefter andra detektorn och
slutligen två steg lågfrekvensförstärkare med
transformatorkoppling. Sista högfrekvensröret har
avstämd anodkrets för att endast en enda frekvens
skall nå andra detektorn. En transformator
med löst kopplade spolar och såväl primär- som
sekundärkretsarna avstämda skulle givetvis också
kunna användas.

I allmänhet är det tillräckligt att ha en enda av alla
högfrekvenskretsarna avstämd, såsom i figurerna, men
en ännu bättre avstämningsskärpa erhålles om flera
äro avstämda. Att märka är, att den resulterande
interferensfrekvensen lämpligen är konstant, varför
den avstämning, som göres, kan göras en gång för
alla. Detta är orsaken varför de i figurerna angivna
kondensatorerna i de avstämda anodkretsarna äro
fasta.

Avstämningen av en mottagare av detta slag är
ingalunda så komplicerad, som man vid ett första
påseende skulle kunna förmoda. Kopplingen mellan
förekommande spolar, med undantag
