Några exempel på utföringen av en dylik mottagare
skall närmare klargöra förloppet och dess fördelar.
Fig. 1 visar schemat för en superinterferensmottagare
med tre rör. Antennkretsen är helt aperiodisk och
induktansen är löst kopplad till första detektorns
gallerkrets. Detta är nödvändigt för att hindra de
i mottagaren alstrade svängningarna att stråla ut
för starkt genom antennen. Nämnda gallerkrets är
avstämd till den våglängd, på vilken man önskar
mottaga. I densamma ingår en liten spole, som
är kopplad till den till vänster å figuren visade
rörgeneratorn, vilken avstämmes till en frekvens som
är t. ex. 100,000 perioder pr sek. högre eller lägre
än detektorkretsens.
Den resulterande frekvensen överföres till den längst
till höger å figuren visade andra detektorn, vilken
likriktar densamma till lågfrekvens. Kopplingen
mellan rören är utförd såsom avstämd anodkrets,
vilken följaktligen endast överför en enda frekvens.
Detta förhållande är av största vikt, emedan
mottagarens avstämningsskärpa härigenom i synnerligen
hög grad förbättras, utan att någon energi behöver uppoffras,
såsom fallet är vid löst kopplade svängningskretsar.
Om man exempelvis mottager svängningar med en frekvens
av 1,000,000 pr sek., d. v. s. på ungefär 300 m
våglängd, och anodkretsen är avstämd till frekvensen
100,000 pr sek., = ungefär 3,000 m våglängd, så kan
man avstämma generatorsvängningarna till 900,000 pr
sek. Om det nu i antennen samtidigt finnes svängningar
dels med en frekvens av 1,000,000 pr sek. och dels
med, låt säga, 1,010,000 pr sek., så skulle dessa
senare i en vanlig mottagare uppfattas såsom en
störning av de signaler med frekvensen 1,000,000, som
man önskar uppfatta, då skillnaden mellan frekvenserna
endast är 1 %. I superinterferensmottagaren
omvandlas de båda svängningarna till nya dylika med
frekvenserna 1,000,000–900,000 = 100,000 pr sek. och
1,010,000–900,000 = 110,000 pr sek. respektive. Den
förra frekvensen överföres effektivt till nästföljande
rör, men den senare, som nu skiljer sig hela 10 %
från de önskade signalernas, kan icke eller endast
mycket obetydligt inverka på följande rör, på grund
av att den avstämda
 |

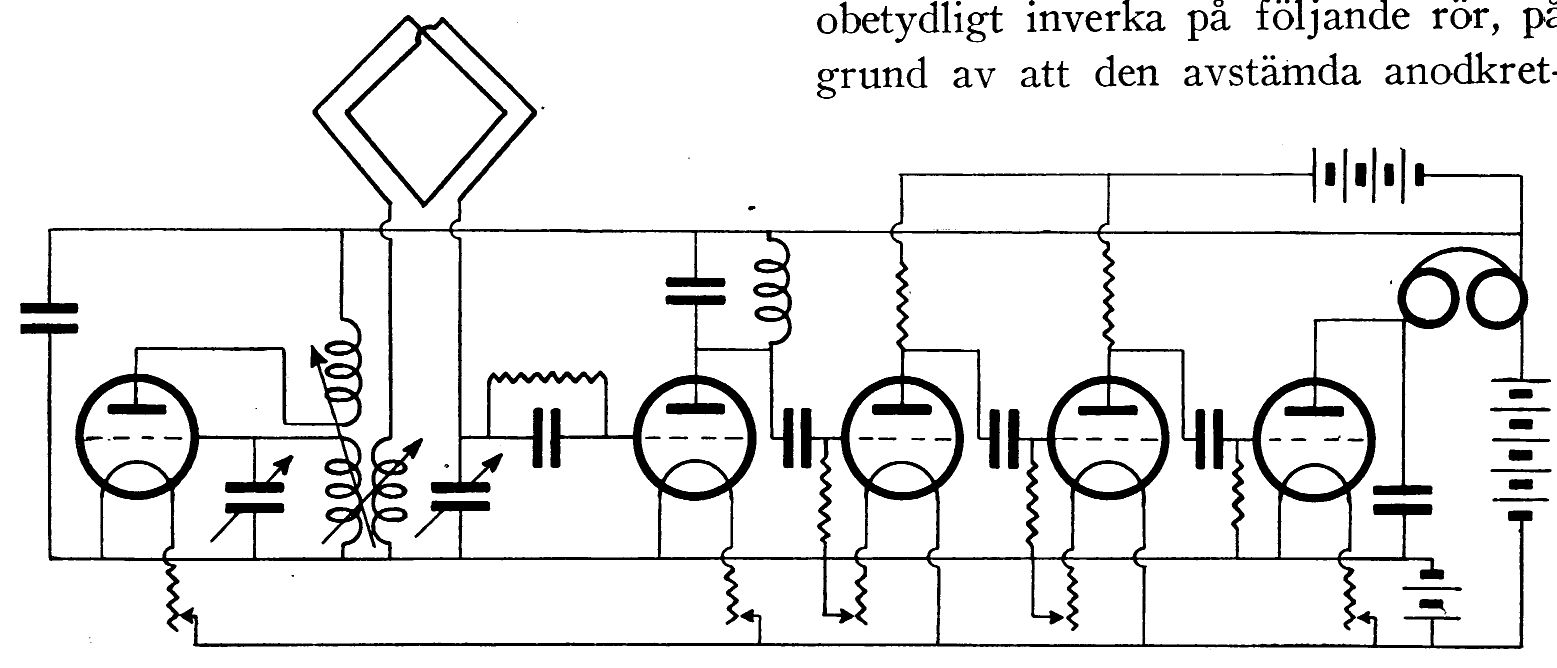

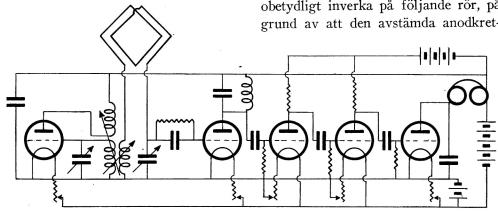

| Fig. 2. |
