DEN ENKLASTE ÅTERKOPPLAREN
Den i n:r 1 av Radio-Amatören beskrivna
enrörsmottagaren torde höra till de allra enklaste
rörmottagarna med återkoppling. För mottagning av
lokala rundradiostationer kan man dock ytterligare
förenkla apparaten — nämligen genom att använda
ramantenn. Det sålunda förenklade kopplingsschemat,
och det, som torde slå alla rekord i enkelhet,
återfinnes i fig. 1.
Den lämpliga storleken av kondensatorer och motstånd
är följande: avstämningskondensator 0.0003 µF,
gallerkondensator 0.0002 µF och läckagemotstånd
2 megohm. Vid användande
av vanliga mottagarerör, såsom exempelvis RM2, har
den i fig. 1 angivna placeringen av läckagemotståndet
visat sig vara lämplig.
Ramantennen bör vid mottagning på våglängder upp
till 700 m. ha en trådlängd av c:a 40 m. Den enda
detalj, som skulle kunna tilläggas för att underlätta
återkopplingen är en passagekondensator om
0.001 µF över hörtelefonen. Vi tillråda dem som använda
kopplingsschemat, att prova inverkan av en dylik
kondensator.
Då emellertid apparatens räckvidd är relativt
begränsad med en ramantenn och den ljudstyrka, som
kan
 |

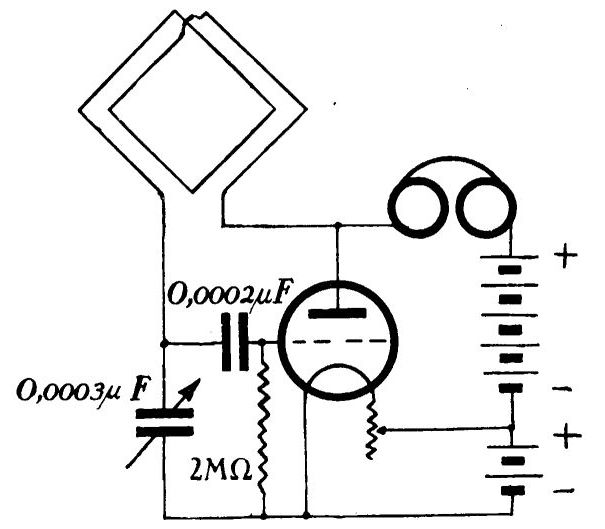

| Fig. 1. Den enklaste återkopplaren. |
 |
Fig. 2. Vid användande av öppen antenn

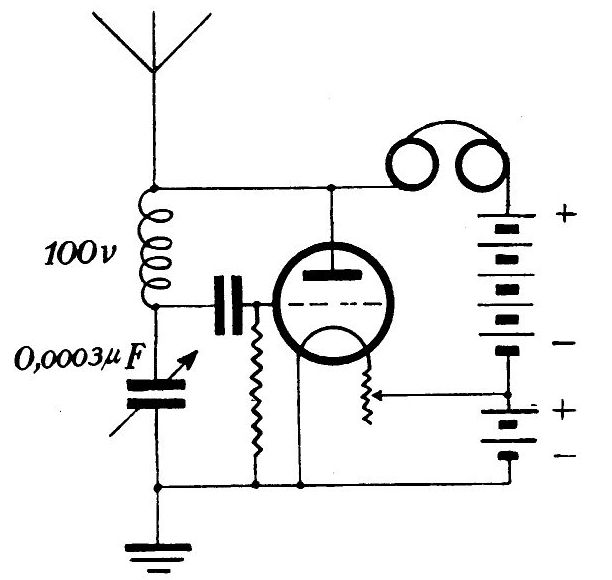

tillfogas en spole om 75 à 100 varv. |
 |

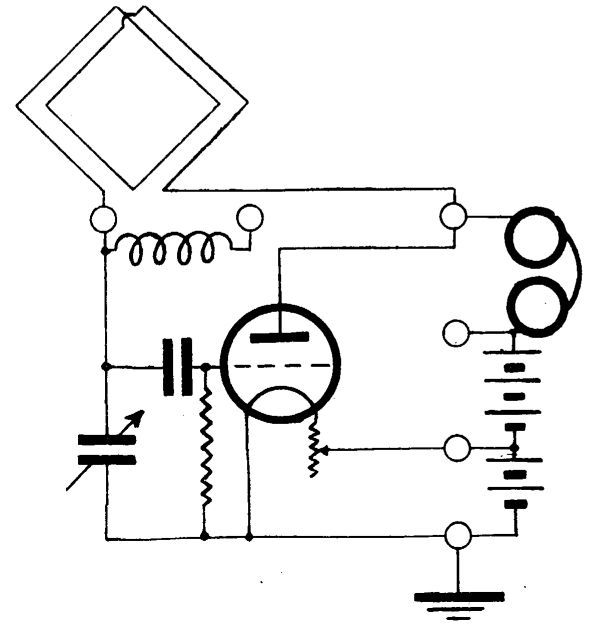

| Fig. 3. Ramantennen i användning. |
 |

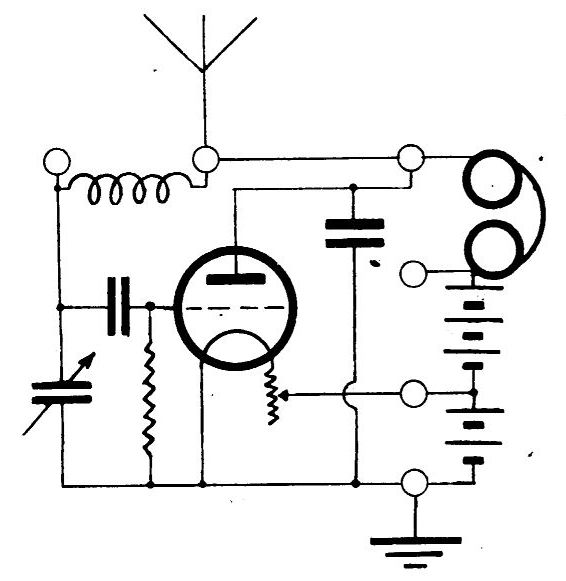

| Fig. 4. Den öppna antennen inkopplad. |
