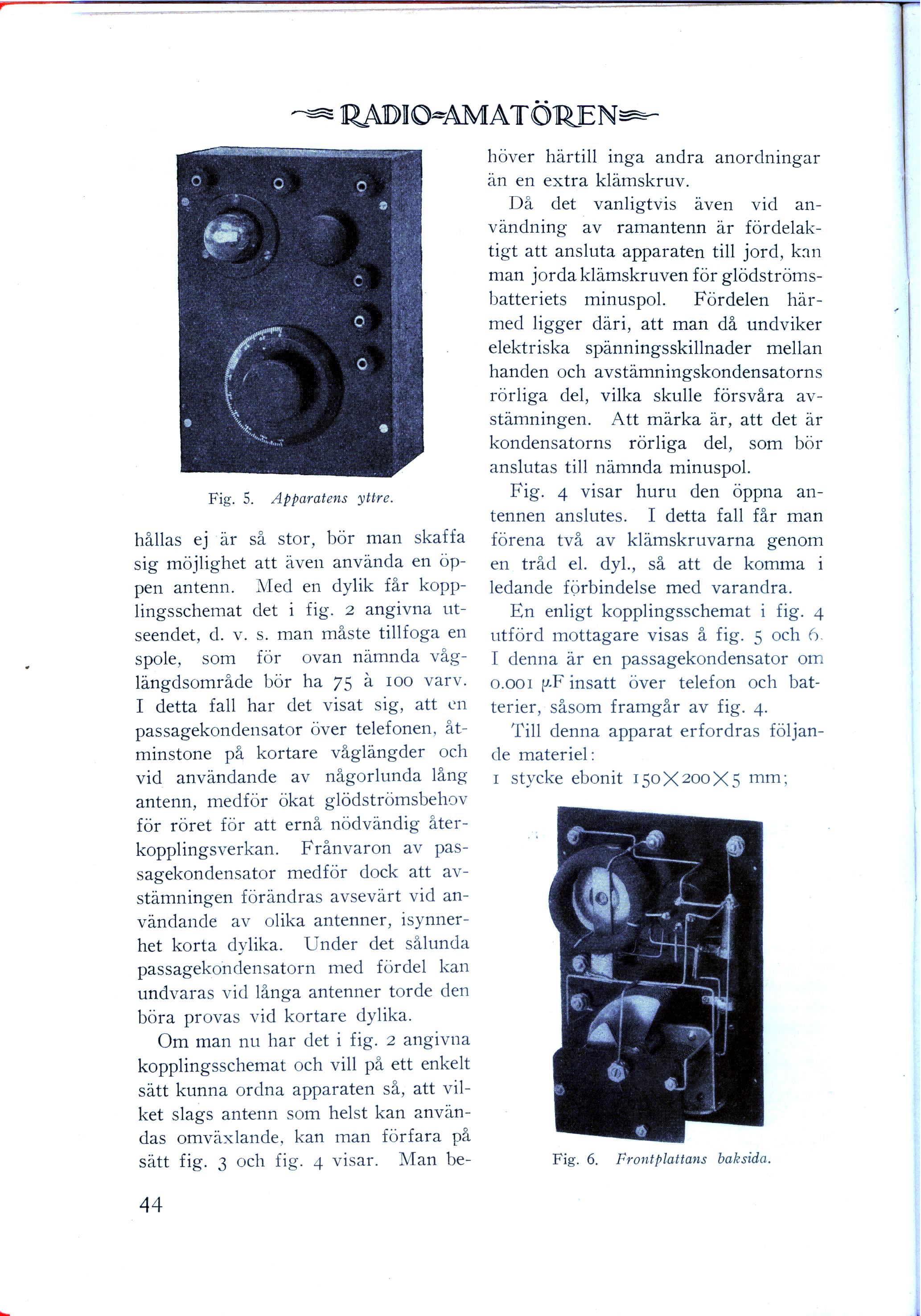

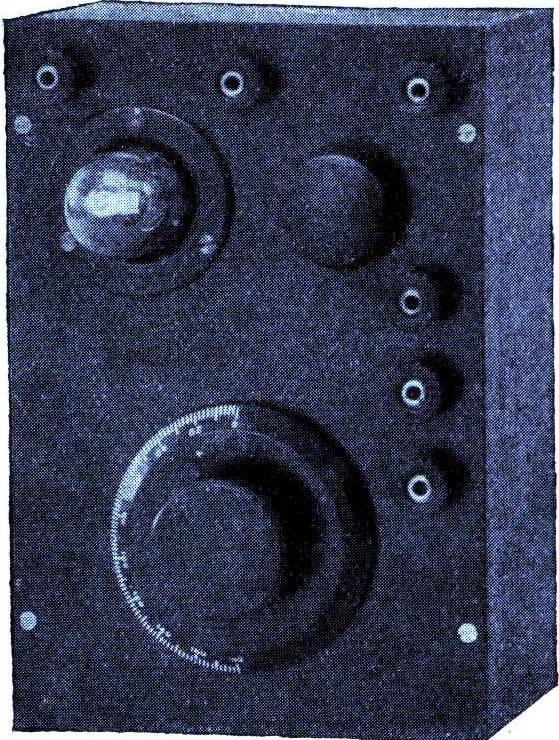

Fig. 5. Apparatens yttre.

erhållas ej är så stor, bör man skaffa sig möjlighet
att även använda en öppen antenn. Med en dylik får
kopplingsschemat det i fig. 2 angivna utseendet,
d. v. s. man måste tillfoga en spole, som för ovan
nämnda våglängdsområde bör ha 75 à 100 varv. I detta
fall har det visat sig, att en passagekondensator
över telefonen, åtminstone på kortare våglängder
och vid användande av någorlunda lång antenn, medför
ökat glödströmsbehov för röret för att ernå nödvändig
återkopplingsverkan. Frånvaron av passagekondensator
medför dock att avstämningen förändras avsevärt
vid användande av olika antenner, isynnerhet korta
dylika. Under det sålunda passagekondensatorn med
fördel kan undvaras vid långa antenner torde den böra
provas vid kortare dylika.

Om man nu har det i fig. 2 angivna kopplingsschemat
och vill på ett enkelt sätt kunna ordna apparaten
så, att vilket slags antenn som helst kan användas
omväxlande, kan man förfara på sätt fig. 3 och fig. 4
visar. Man behöver
härtill inga andra anordningar än en extra
klämskruv.

Då det vanligtvis även vid användning av ramantenn
är fördelaktigt att ansluta apparaten till jord,
kan man jorda klämskruven för glödströmsbatteriets
minuspol. Fördelen härmed ligger däri, att man
då undviker elektriska spänningsskillnader mellan
handen och avstämningskondensatorns rörliga del,
vilka skulle försvåra avstämningen. Att märka är,
att det är kondensatorns rörliga del, som bör anslutas
till nämnda minuspol.

Fig. 4 visar huru den öppna antennen anslutes. I detta
fall får man förena två av klämskruvarna genom en
tråd el. dyl., så att de komma i ledande förbindelse
med varandra.

En enligt kopplingsschemat i fig. 4 utförd mottagare
visas å fig. 5 och 6, I denna är en passagekondensator
om 0.001 µF insatt över telefon och batterier, såsom
framgår av fig. 4.

Till denna apparat erfordras följande materiel:
1 stycke ebonit 150 × 200 × 5 mm;

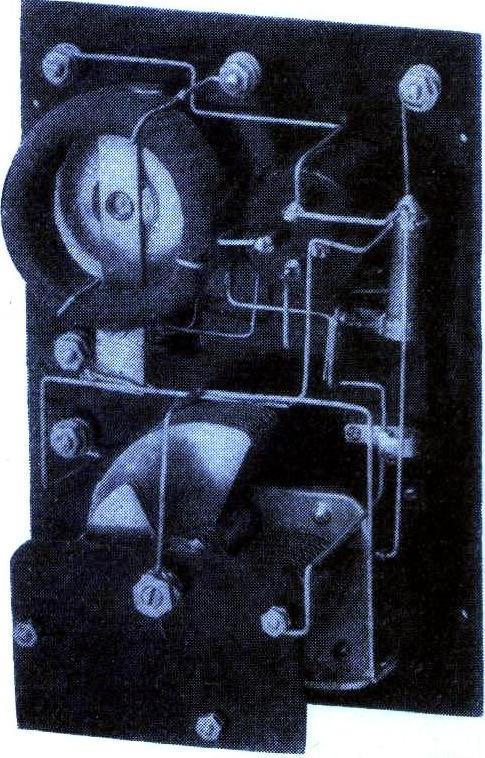

Fig. 6. Frontplattans baksida.
