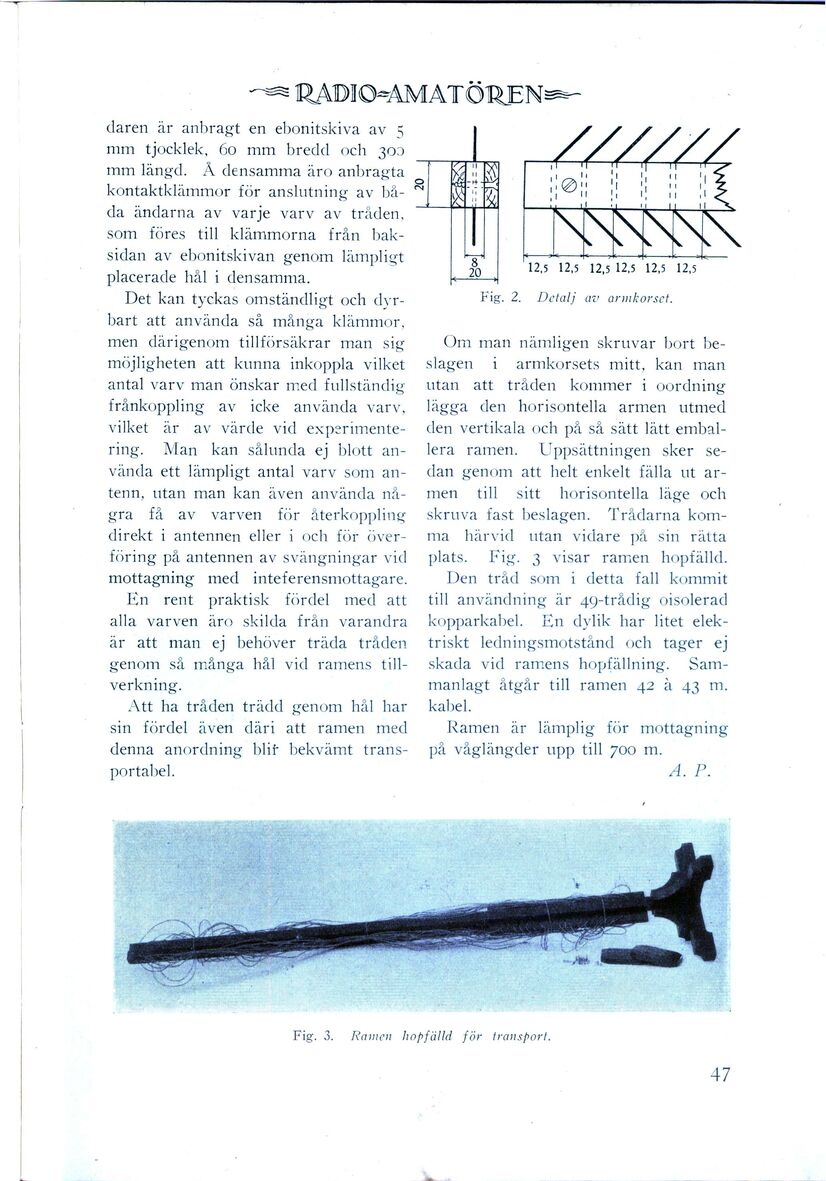

ståndaren är anbragt en ebonitskiva av 5 mm tjocklek,
60 mm bredd och 300 mm längd. Å densamma äro anbragta
kontaktklämmor för anslutning av båda ändarna av
varje varv av tråden, som föres till klämmorna från
baksidan av ebonitskivan genom lämpligt placerade
hål i densamma.

Det kan tyckas omständligt och dyrbart att använda
så många klämmor, men därigenom tillförsäkrar man
sig möjligheten att kunna inkoppla vilket antal
varv man önskar med fullständig frånkoppling av
icke använda varv, vilket är av värde vid
experimentering. Man kan sålunda ej blott använda
ett lämpligt antal varv som antenn, utan man kan även
använda några få av varven för återkoppling
direkt i antennen eller i och för överföring
på antennen av svängningar vid mottagning med
inteferensmottagare.

En rent praktisk fördel
med att alla varven äro skilda från varandra är att
man ej behöver träda tråden genom så många hål
vid ramens tillverkning.

Att ha tråden trädd genom hål har sin fördel även
däri att ramen med denna anordning blif bekvämt
transportabel.

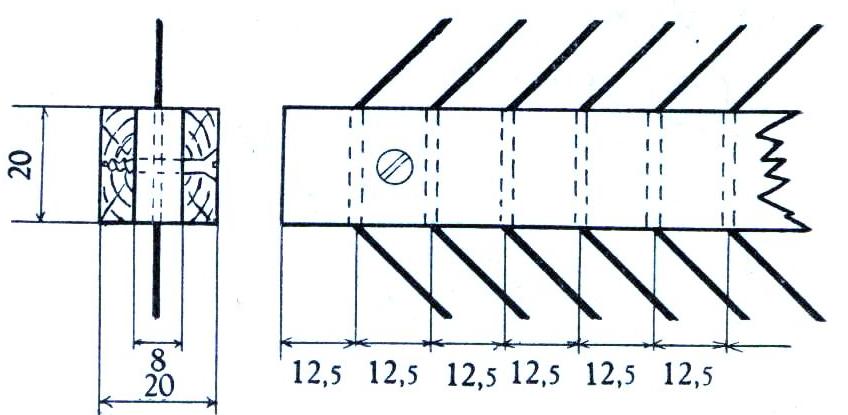

Fig. 2. Detalj av armkorset.
Fig. 2. Detalj av armkorset.


Om man nämligen skruvar bort beslagen i armkorsets
mitt, kan man utan att tråden kommer i oordning
lägga den horisontella armen utmed den vertikala och
på så sätt lätt emballera ramen. Uppsättningen sker
sedan genom att helt enkelt fälla ut armen till sitt
horisontella läge och skruva fast beslagen. Trådarna
komma härvid utan vidare på sin rätta plats. Fig. 3
visar ramen hopfälld.

Den tråd som i detta fall kommit
till användning är 49-trådig oisolerad kopparkabel. En
dylik har litet elektriskt ledningsmotstånd och tager
ej skada vid ramens hopfällning. Sammanlagt åtgår
till ramen 42 à 43 m. kabel.

Ramen är lämplig för mottagning på våglängder
upp till 700 m.
        A. P.

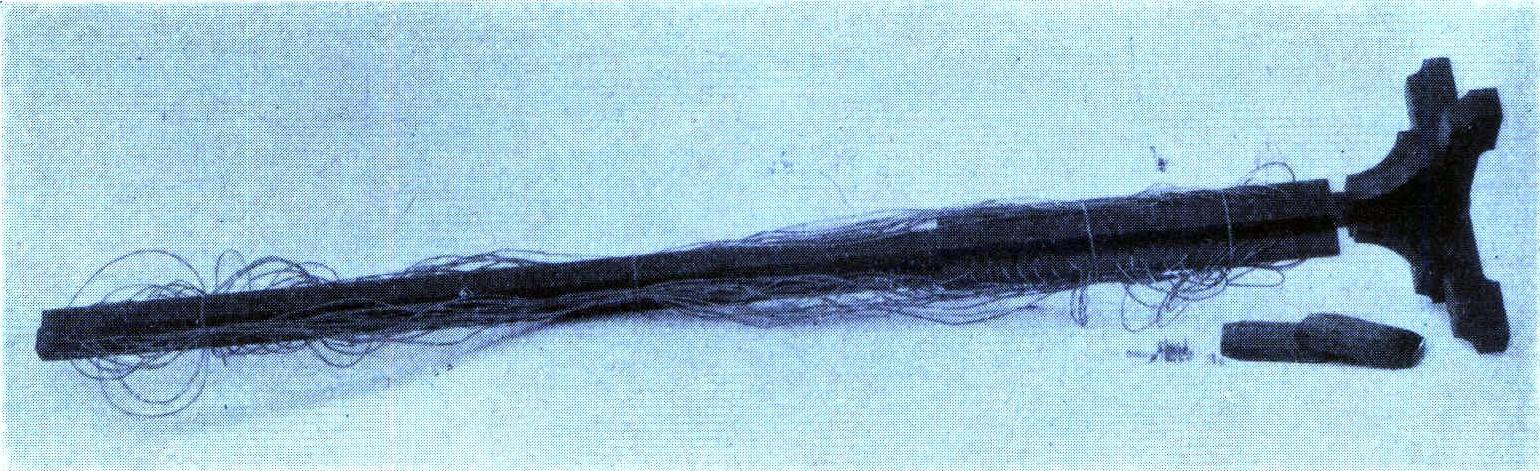

Fig. 3. Ramen hopfälld för transport.
Fig. 3. Ramen hopfälld för transport.
