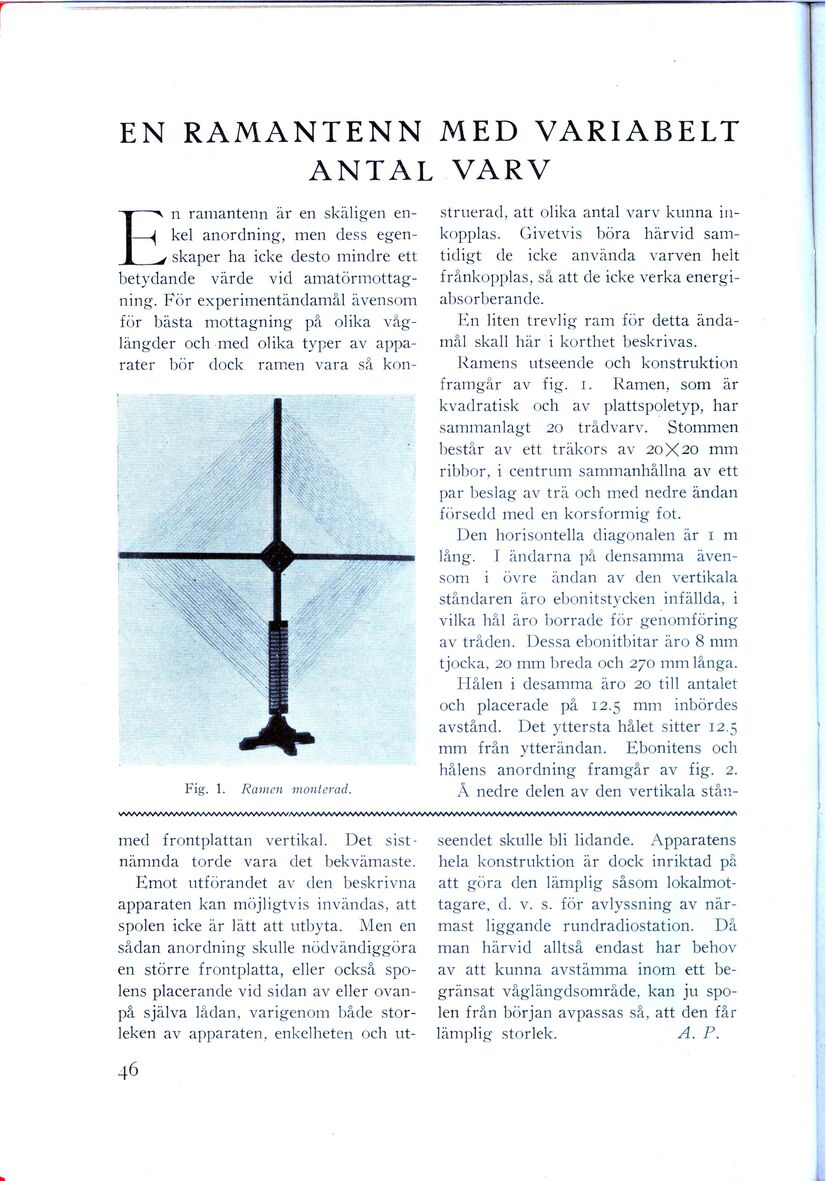

EN RAMANTENN MED VARIABELT ANTAL VARV
En ramantenn är en skäligen enkel anordning, men dess
egenskaper ha icke desto mindre ett betydande värde
vid amatörmottagning. För experimentändamål ävensom
för bästa mottagning på olika våglängder och
med olika typer av apparater bör dock ramen
vara så konstruerad, att olika antal varv kunna
inkopplas. Givetvis böra härvid samtidigt de icke
använda varven helt frånkopplas, så att de icke verka
energiabsorberande.
 |

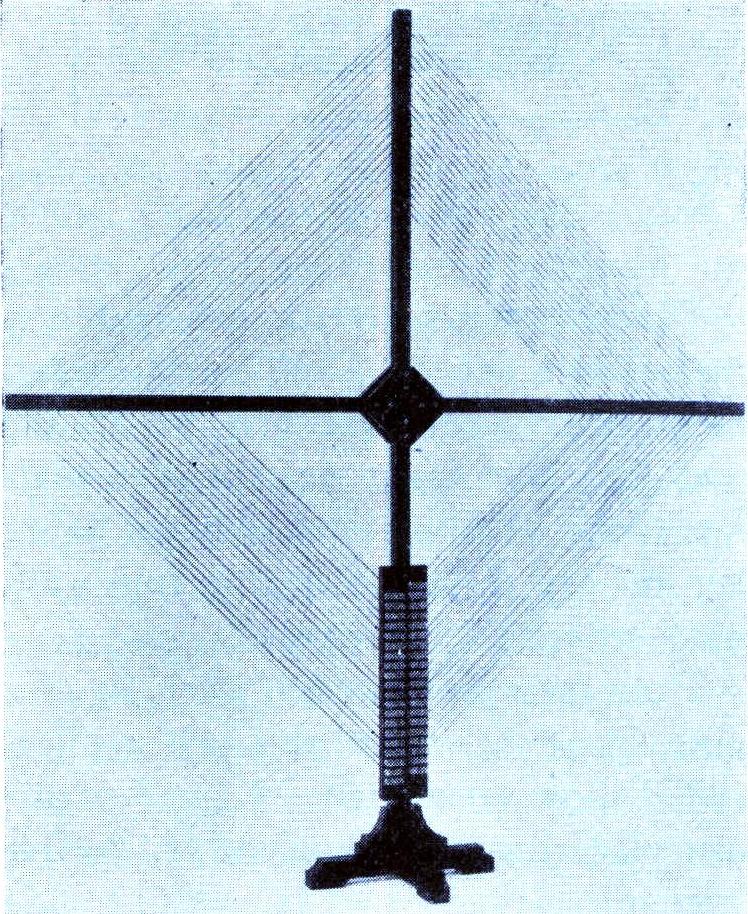

| Fig. 1. Ramen monterad. |
En liten trevlig ram för detta ändamål skall här i
korthet beskrivas.
Ramens utseende och konstruktion framgår av
fig. 1. Ramen, som är kvadratisk och av plattspoletyp,
har sammanlagt 20 trådvarv. Stommen består av ett
träkors av 20 × 20 mm ribbor, i centrum sammanhållna
av ett par beslag av trä och med nedre ändan försedd
med en korsformig fot.
Den horisontella diagonalen är 1 m lång. I ändarna
på densamma ävensom i övre ändan av den vertikala
ståndaren äro ebonitstycken infällda, i vilka hål äro
borrade för genomföring av tråden. Dessa ebonitbitar
äro 8 mm tjocka, 20 mm breda och 270 mm långa.
Hålen i desamma äro 20 till antalet och placerade
på 12.5 mm inbördes avstånd. Det yttersta hålet
sitter 12.5 mm från ytterändan. Ebonitens och hålens
anordning framgår av fig. 2.
Å nedre delen av den vertikala
*
med frontplattan vertikal. Det sistnämnda torde vara
det bekvämaste. Emot utförandet av den beskrivna
apparaten kan möjligtvis invändas, att spolen
icke är lätt att utbyta. Men en sådan anordning
skulle nödvändiggöra en större frontplatta, eller
också spolens placerande vid sidan av eller ovanpå
själva lådan, varigenom både storleken av apparaten,
enkelheten och utseendet skulle bli lidande. Apparatens hela
konstruktion är dock inriktad på att göra den lämplig
såsom lokalmottagare, d. v. s. för avlyssning av
närmast liggande rundradiostation. Då man härvid
alltså endast har behov av att kunna avstämma inom
ett begränsat våglängdsområde, kan ju spolen från
början avpassas så, att den får lämplig storlek. A. P.
