mm längd på trådarna, vid vilken en kopplingstråd
sedermera kan lödas. Sådana uttag göras efter 10, 20,
30, 40, 50, 60, 70, 80 och 90 varv. Samtliga dessa
uttag kunna göras bredvid varandra utefter spolens
längd.

Uttagen för finavstämning, som göras efter 101,
102, 103, 104, 105, 106, 107, 108, 109 och 110 varv,
komma att ligga så tätt bredvid varandra, att de måste
ordnas spiralformigt förskjutna runt halva omkretsen
av cylindern. Lindningens slut fästes på samma sätt
som dess början.

Frontplattan, å vilken kontakter, klämskruvar och
kristalldetektor äro placerade, är gjord av ebonit,
100×200 mm och 5 mm tjock. Även torrt trä kan dock
användas och bör tjockleken i så fall lämpligen vara
8 mm.

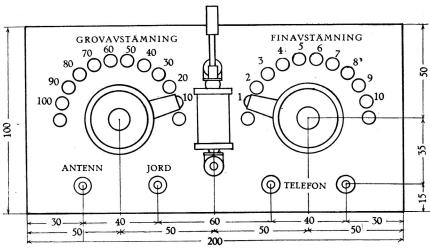

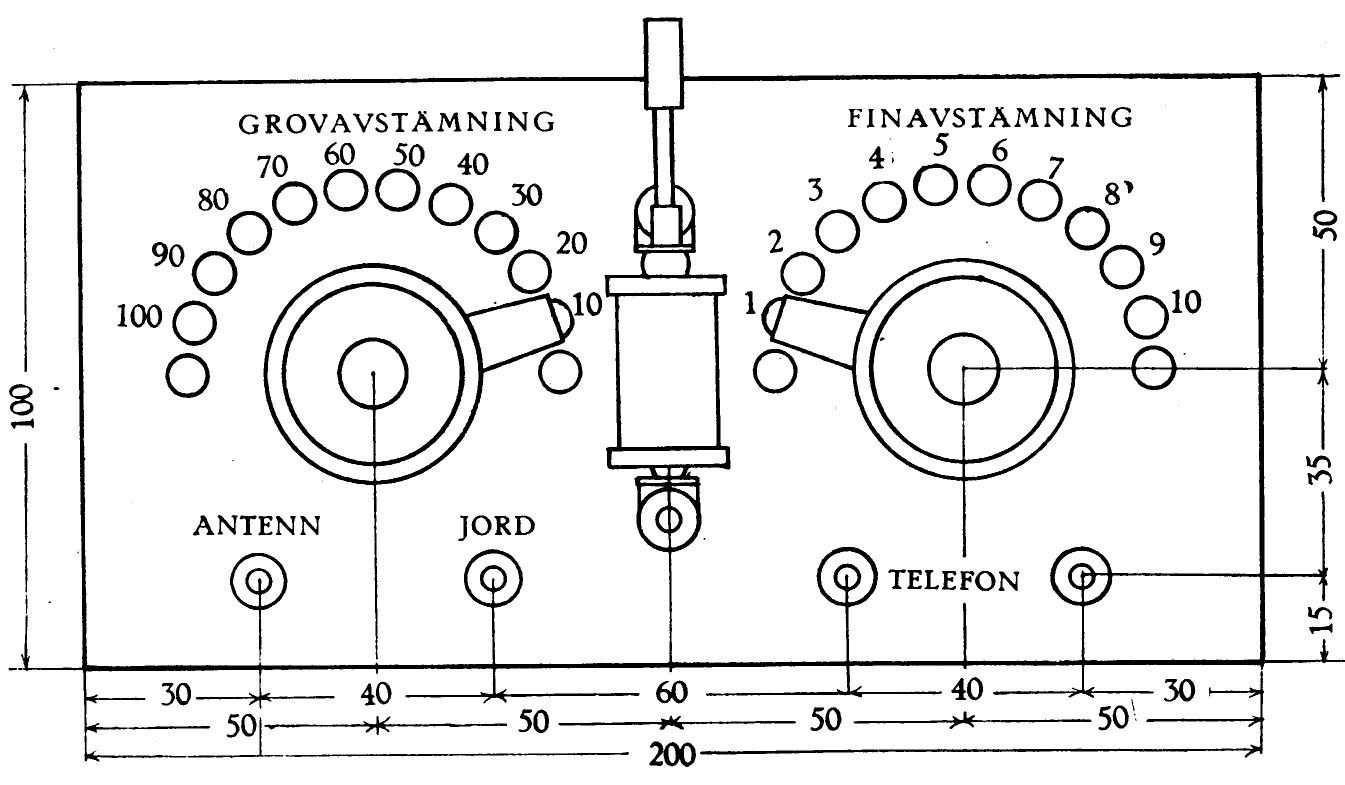

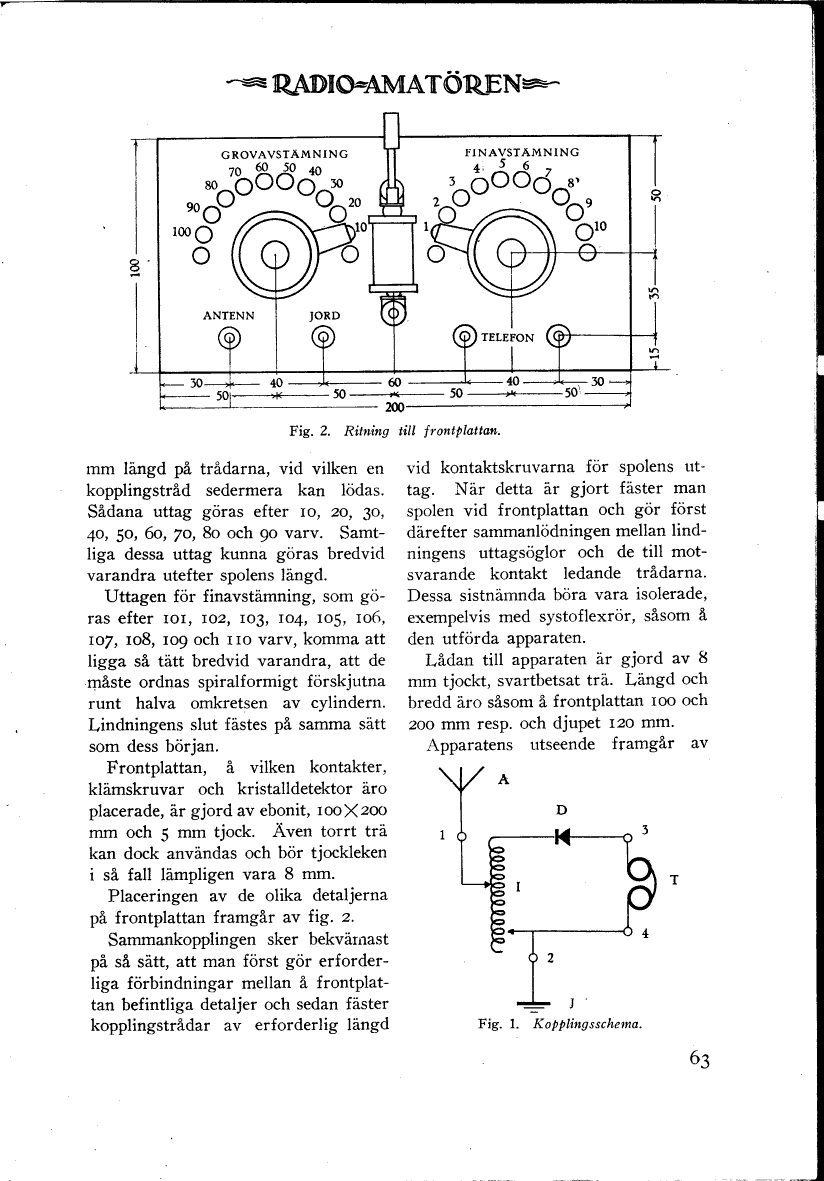

Placeringen av de olika detaljerna på frontplattan
framgår av fig. 2.

Sammankopplingen sker bekvämast på så sätt, att
man först gör erforderliga förbindningar mellan å
frontplattan befintliga detaljer och sedan fäster
kopplingstrådar av erforderlig längd

vid kontaktskruvarna för spolens uttag. När detta
är gjort fäster man spolen vid frontplattan och gör
först därefter sammanlödningen mellan lindningens
uttagsöglor och de till motsvarande kontakt ledande
trådarna. Dessa sistnämnda böra vara isolerade,
exempelvis med systoflexrör, såsom å den utförda
apparaten.

Lådan till apparaten är gjord av 8 mm tjockt,
svartbetsat trä. Längd och bredd äro såsom å
frontplattan 100 och 200 mm resp. och djupet 120 mm.

Apparatens utseende framgår av

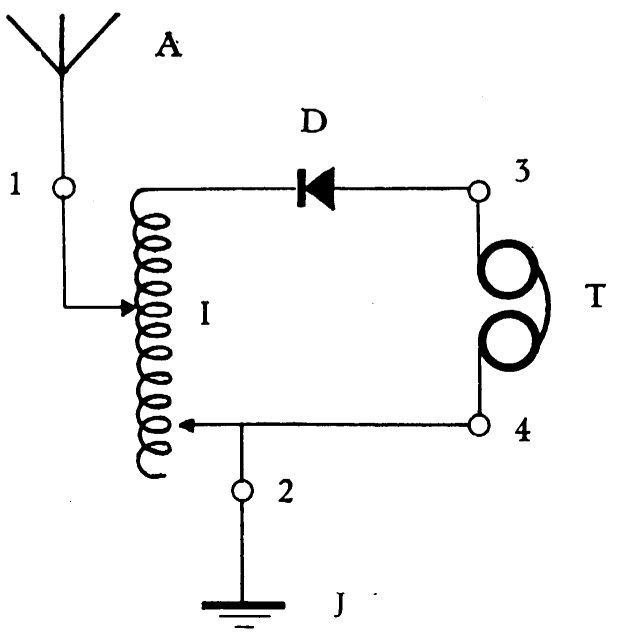

Fig. 1. Kopplingsschema.
Fig. 1. Kopplingsschema.
