fig. 3, som visar framsidan, och dess
inkopplingstrådar synes tydligt å fig. 4, där lådan
är borttagen. Spolen är fäst vid frontplattan
med ett par lämpligt formade bitar av messingsplåt,
som skruvas i vid spolens ändar anbragta träklotsar,
såsom närmare framgår av figuren.
Det system, efter vilket denna apparat är gjord,
har ett par fördelar, som böra observeras. För det
första förekommer ingen skjutkontakt, som så ofta är
en källa till felaktigheter vid kristallmottagare på
grund av svårigheten att med en dylik alltid erhålla
en god kontakt mot spolen. De å här beskrivna apparat
använda kontaktarmarna och kontakterna åstadkomma
alltid en fullt effektiv kontakt och ojämnheter i
spolens lindning medföra inga som helst olägenheter
vid avstämningen. Avstämningens
noggrannhet är lika stor som med skjutkontakt,
då ju varje önskat antal varv kan inkopplas i
svängningskretsen.
 |

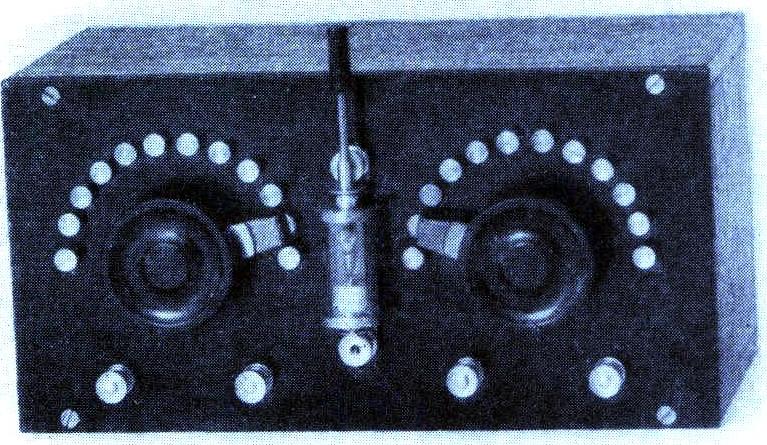

| Fig. 3. Apparatens framsida. |
 |

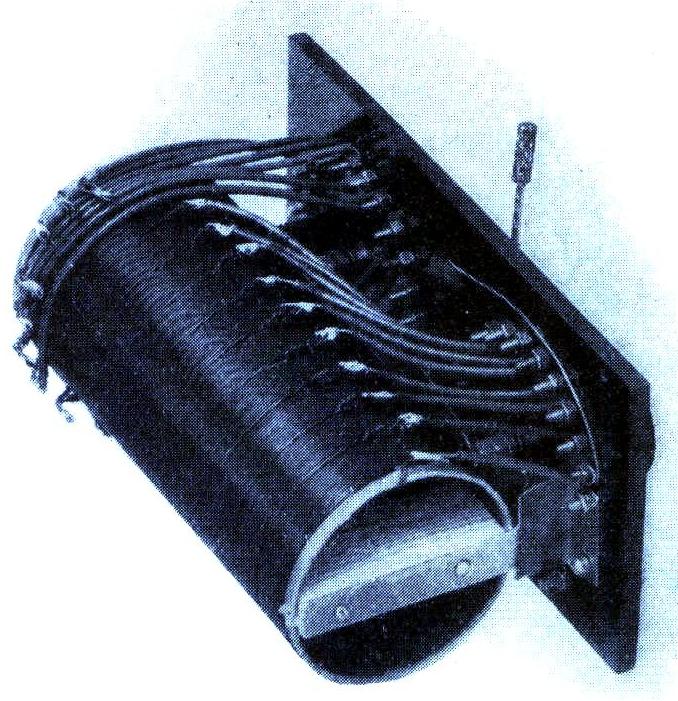

| Fig. 4. Lådan borttagen. Spolen och dess inkoppling synes tydligt. |
 |
