Högfrekvensförstärkaren har avstämd anodkrets, som
innehåller spolen A och kondensatorn C3 om 0.0003 µF.

För lågfrekvensförstärkningen
användes järnkärnetransformatorer, vilkas
omsättningsförhållande icke är närmare angivet. 1:3
torde dock vara lämpligt.

I detektorrörets anodkrets är återkopplingsspolen Å
insatt, vilken är kopplad till sekundärkretsens spole
S.

För att samtidigt uppnå en bekväm successiv utbyggnad
av apparaten och urkoppling av ena eller båda
stegens lågfrekvens sedan mottagaren är komplett,
äro telefonjackar anbragta i de tre sista rörens
anodkretsar. Tack vare desamma behöver man icke vid
tillfogandet av lågfrekvensrören vidtaga några som
helst ändringar i den förut befintliga kopplingen.

Apparatens huvuddel, detektorn och
lågfrekvensförstärkarna, är byggd å en gemensam
panel, monterad vertikalt å en låda och med
avstämnings- och återkopplingsspolarna placerade
ovanpå lådan. Högfrekvenssteget är en enhet för sig
av liknande anordning, att placera till vänster om
huvuddelen. Fig. 2 visar en ritning av apparatens
framsida.

De för avstämning å de vanliga rundradiovåglängderna
erforderliga spolarna äro, för primärkretsen 25,
35 och 50 varv, sekundärkretsen 50 och 75 varv och
återkopplingen 100 varv.

En schematiserad framställning av det praktiska
kopplingsschemat framgår av fig. 3, i vilken de olika
utbyggnadsstadiernas kopplingar äro markerade med
olika beteckningar. Den enda ändring av föregående
koppling, som under utbyggnaden erfordras, är

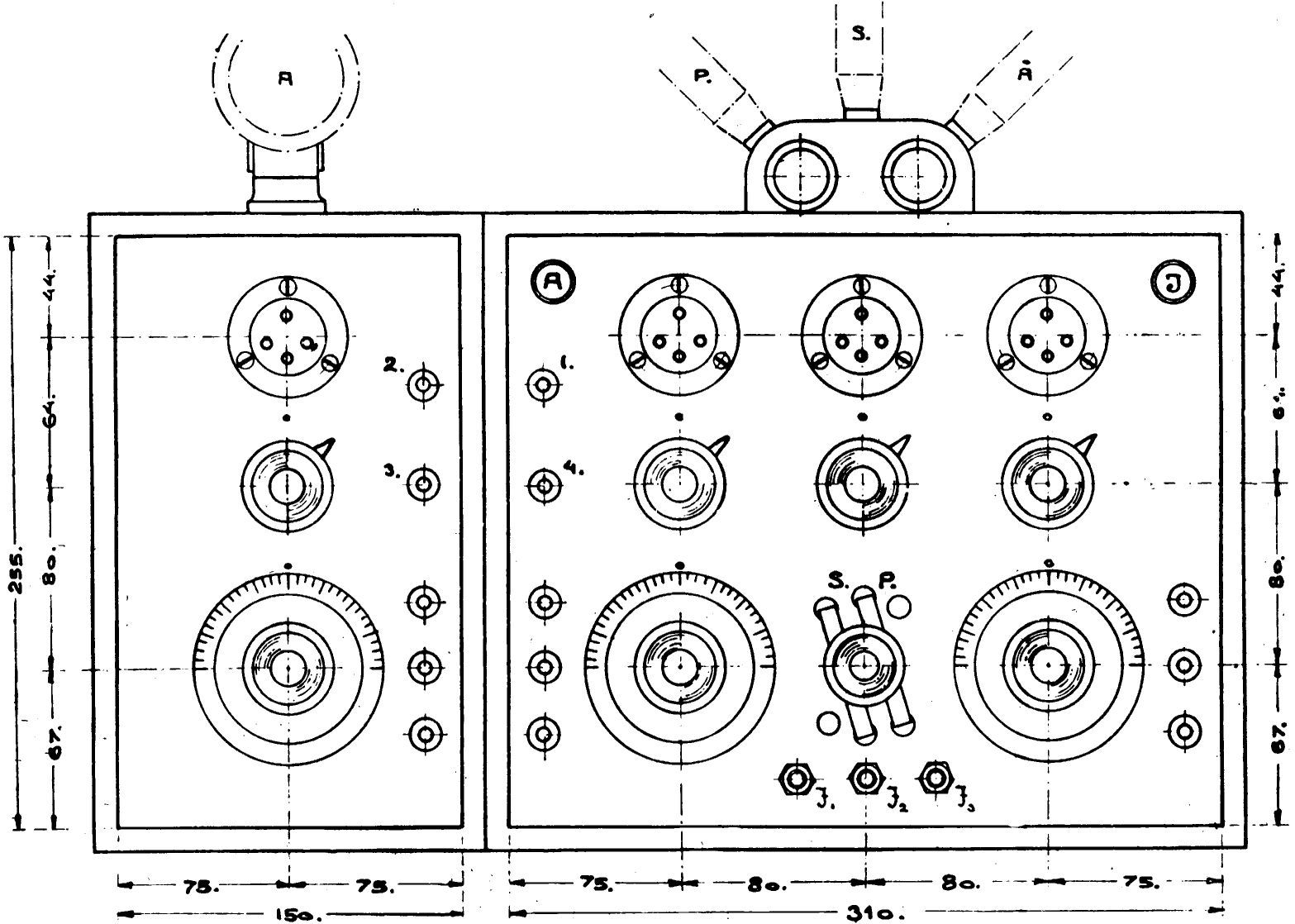

Fig. 2. Ritning över apparatens framsida.
Fig. 2. Ritning över apparatens framsida.
