GÖTEBORGS RADIOKLUBBS PRISTÄVLAN AV DEN l FEBRUARI
1924
FÖRSTE PRISTAGARENS FÖRSLAG
Den tävlan, som Göteborgs Radioklubb nyligen avhöll,
avsåg att få fram ritningar till en mottagaretyp,
lämplig att tillverkas av klubbmedlemmarna själva
under successiv utbyggnad. Resultatet av denna
tävlan blev endast delvis tillfredsställande. Förste
pristagarens förslag, för vilket här nedan en
redogörelse lämnas, innehåller dock i all sin enkelhet
vissa sunda riktlinjer.
Göteborgs Radioklubbs pristävlan av den 1 febr.
1924 gällde en 3-rörsmottagare, detektor och
två stegs lågfrekvensförstärkning, som dels skulle
kunna utbyggas successivt och dels anordnas så,
att ett steg högfrekvensförstärkning sedermera lätt
skulle kunna tillfogas. Ävenledes stipulerades att
apparaten skulle vara utrustad med sekundärkrets,
som skulle kunna frånkopplas. Återkoppling skulle
vara anordnad på sekundärkretsen. För att studera
huru uppgiften löstsav förste pristagaren, lämna vi här först
en redogörelse för apparatens beskaffenhet och
konstruktörens anvisningar, för att sedan övergå till
en diskussion av resultatet.

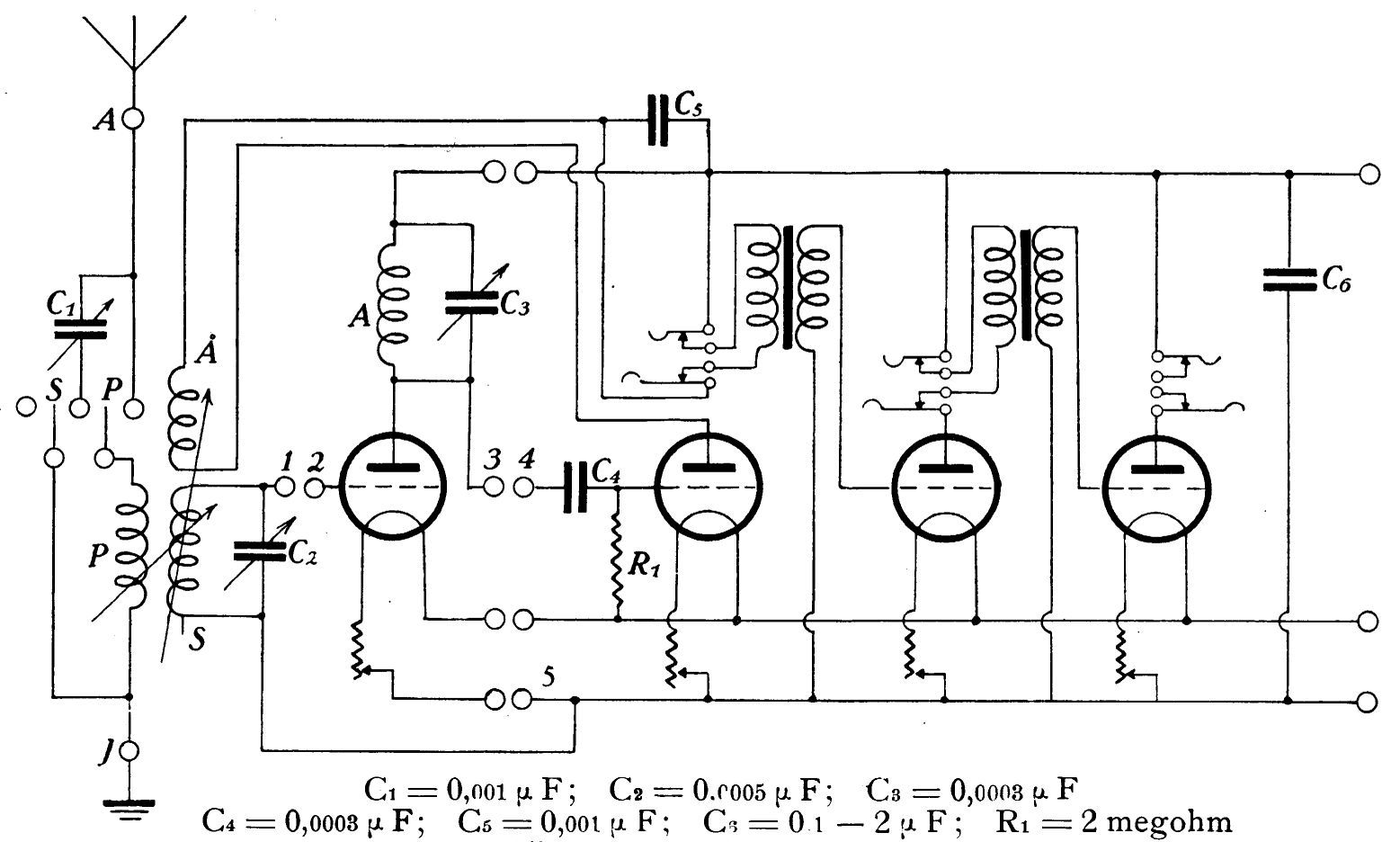

Det teoretiska kopplingsschemat framgår av
fig. 1. Primärkretsen avstämmes medelst spolen P
och kondensatorn C1 om 0.001 µF. Den senare kan
serie- eller parallellkopplas medelst omkastaren
SP. Sekundärkretsen innehåller spolen S och
kondensatorn C2 om 0.0005 µF.
 |
| Fig. 1. Kopplingsschema. |
