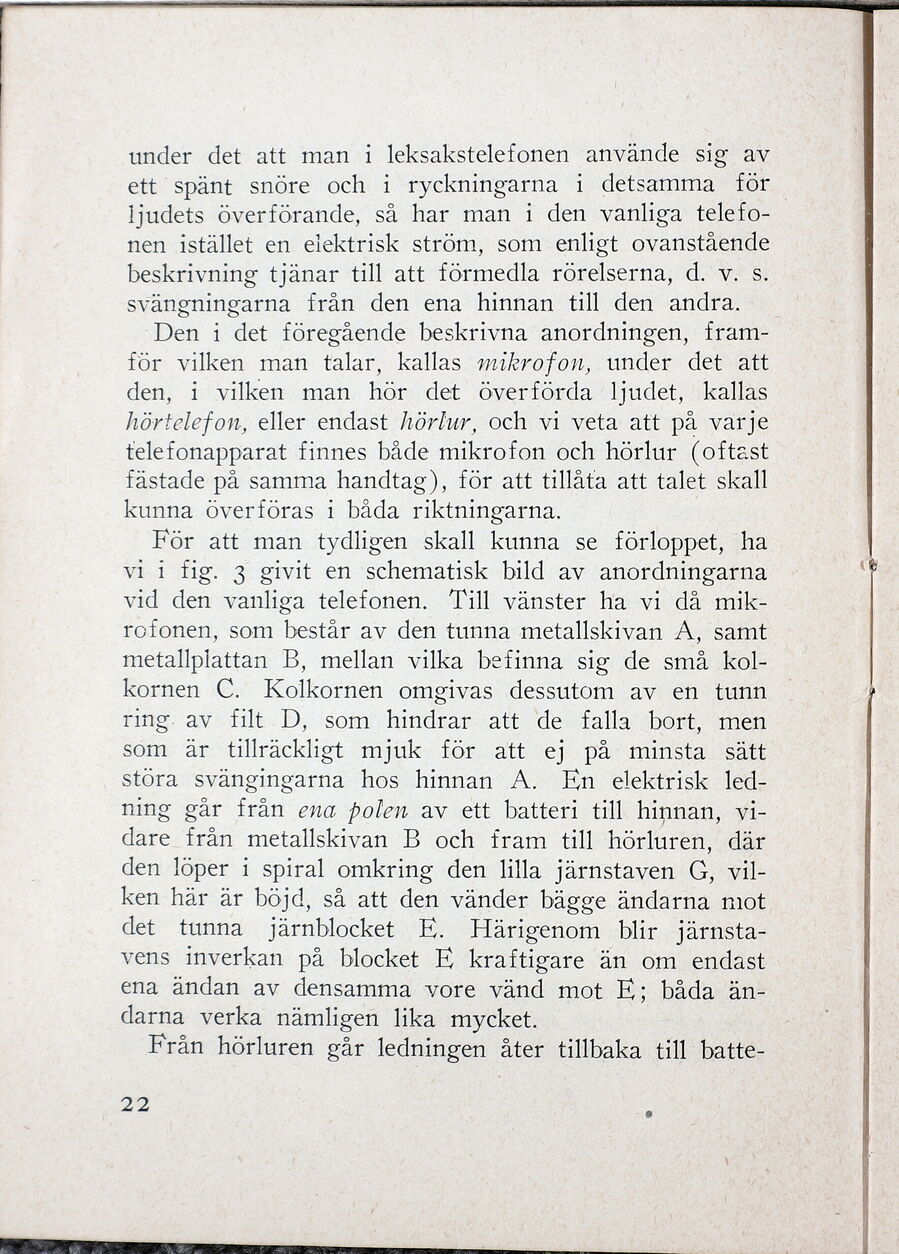

under det att man i leksakstelefonen använde sig av
ett spänt snöre och i ryckningarna i detsamma för
ljudets överförande, så har man i den vanliga telefo-
nen istället en elektrisk ström, som enligt ovanstående
beskrivning tjänar till att förmedla rörelserna, d YSs
svängningarna från den ena hinnan till den andra.
Den i det föregående beskrivna anordningen, fram-
för vilken man talar, kallas mikrojon, under det art
den, i vilken man hör det överförda ’ ljudet, kallas
hörtelefon, eller endast hörlur, och vi veta att på varje
telefonapparat finnes både mikrofon och hörlur (oftast
fästade på samma handtag), för att tillåta att talet skall
kunna överföras i båda riktningarna.
För att man tydligen skall kunna se förloppet, ha
vil fig. 3 givit en ’scehematisk bild av anordningarna
vid der vanliga telefonen. Till vänster ha vi då mus
rofonen, som består av den tunna metallskivan A, samt
metallpiattan B, mellan vilka befinna sig de små kol-
kornen C. Kolkornen omgivas dessutom av en tunn
fins. av fit. D, som mndrar- att de talla bort men
som; ar tillräckligt mjuk: för. att ej på munsta Ssd
störa svängingarna hos hinnan A. En elektrisk led-
ning går från ena polen av ett batteri till hinnan, vi-
dare. från metallskivan B och fram till hörluren.. dar
den löper i spiral omkring den lilla järnstaven G, vil-
ken här är böjd, så att den vänder bägge ändarna mot
det tunna järnblocket E. Härigenom blir järnsta-
vens inverkan på blocket E kraftigare än om endast
ena ändan av densamma vore vänd mot E; båda än-
darna verka nämligen lika mycket.
Från hörluren går ledningen åter tillbaka till batte-
20
