cec

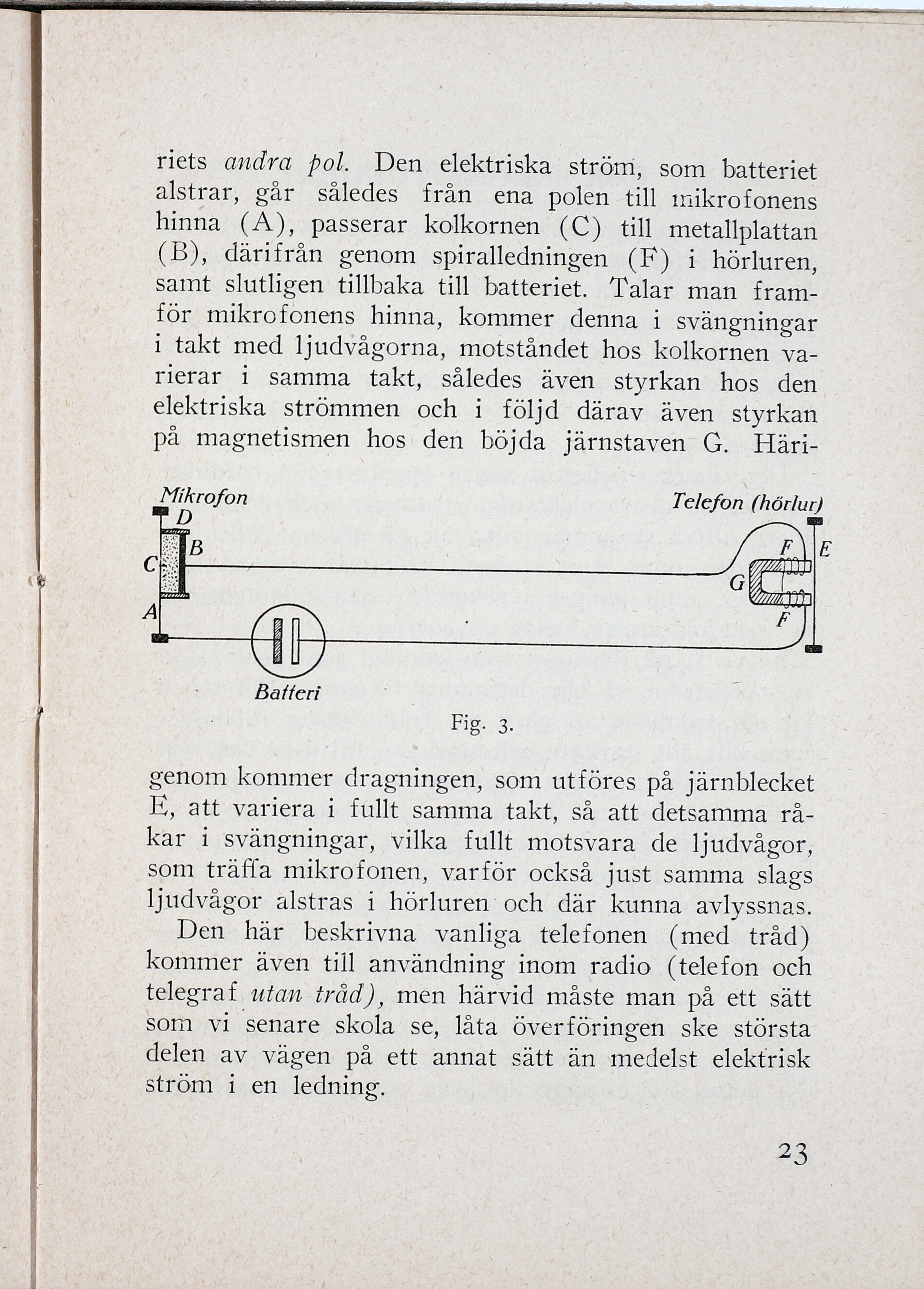

riets andra pol Den elektriska ström, som batteriet
alstrar, går således från ena polen till mikrofonens
hinna (A), passerar kolkornen (C) till metallplattan
(B), därifrån genom spiralledningen (F) i hörluren,
samt slutligen tillbaka till batteriet. Talar man fram-
för mikrofonens hinna, kommer denna i svängningar
i takt med ljudvågorna, motståndet hos kolkornen va-
rierar i samma takt, således även styrkan hos den
elektriska strömmen och i följd därav även styrkan
på magnetismen hos den böjda järnstaven G. Häri-
Mikrofon Telefon (hörlur)
[5] D =
F ME
G
319 i ; F
db) z
Batteri
Fig:3.
genom kommer dragningen, som utföres på järnblecket
E, att variera i föllt samma takt, så att detsamma rå-
kar i svängningar, vilka fullt motsvara de ljudvågor,
som träffa mikrofonen, varför också just samma slags
ljudvågor alstras i hörluren och där kunna avlyssnas.
Den här beskrivna vanliga telefonen (med tråd)
kommer även till användning inom radio (telefon och
telegraf utan tråd), men härvid måste man på ett sätt
som vi senare skola se, låta överföringen ske största
delen av vägen på ett annat sätt än medelst elektrisk
Ström: 1,;en ledning.
23
