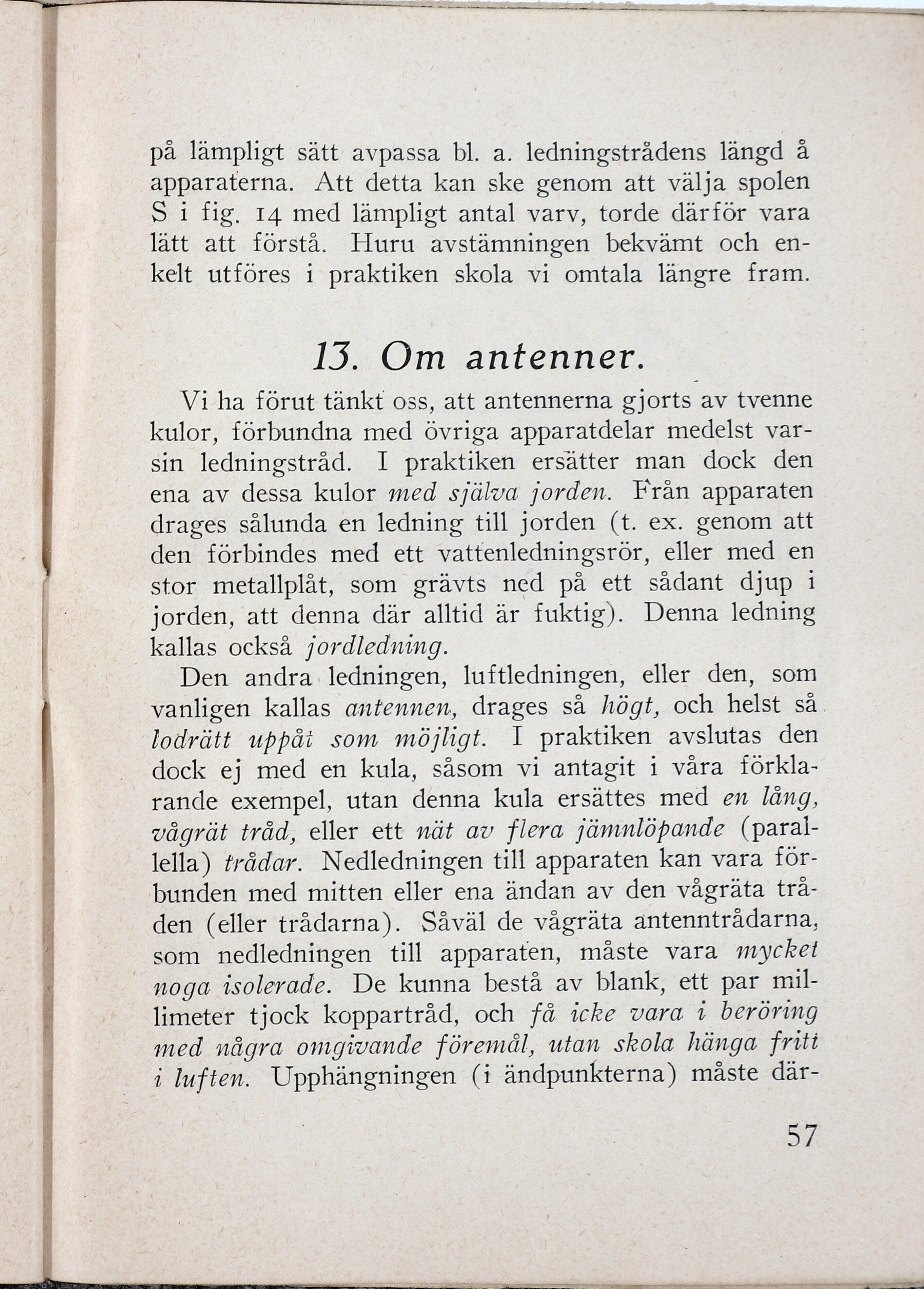

på lämpligt sätt avpassa bl. a. ledningstrådens längd å
apparaterna. Att detta kan ske genom att välja spolen
ora fig. 14 med lämpligt antal varv, torde därför vara
lätt att förstå. Huru avstämningen bekvämt och en-
kelt utföres 1 praktiken skola vi omtala längre fram.
13. Om antenner.
Vi ha förut tänkt oss, att antennerna gjorts av tvenne
kulor, förbundna med övriga apparatdelar medelst var-
sin ledningstråd. I praktiken ersätter man dock den
ena av dessa kulor med själva jorden. Erån apparaten
drages sålunda en ledning till jorden (t. ex. genom att
den förbindes med ett vattenledningsrör, eller med en
stor metallplåt, som grävts ned på ett sådant djup i
jorden, att denna där alltid är fuktig). Denna ledning
kallas också jordledning.
Den andra ledningen, luftledningen, eller den, som
vanligen kallas antennen, drages så högt, och helst så.
lodrätt uppåt som möjligt. I praktiken avslutas den
dock ej med en kula, såsom vi antagit i våra förkla-
rande exempel, utan denna kula ersättes med en lång,
vågrät tråd, eller ett nät av flera jämnlöpande (paral-
lella) trådar. Nedledningen till apparaten kan vara för-
bunden med mitten eller ena ändan av den vågräta trå-
den (eller trådarna). Såväl de vågräta antenntrådarna,
som nedledningen till apparaten, måste vara mycket
noga isolerade. De kunna bestå av blank, ett par mil-
limeter tjock koppartråd, och få icke vara i beröring
med några omgivande föremål, utan skola hänga friti
i luften. Upphängningen (i ändpunkterna) måste där-
