för ske på s. k. isolatorer, av porslin. Vanligen använ-
des en för övrigt mycket lämplig sort, som på grund s
av sin form kallas äggisolatorer.

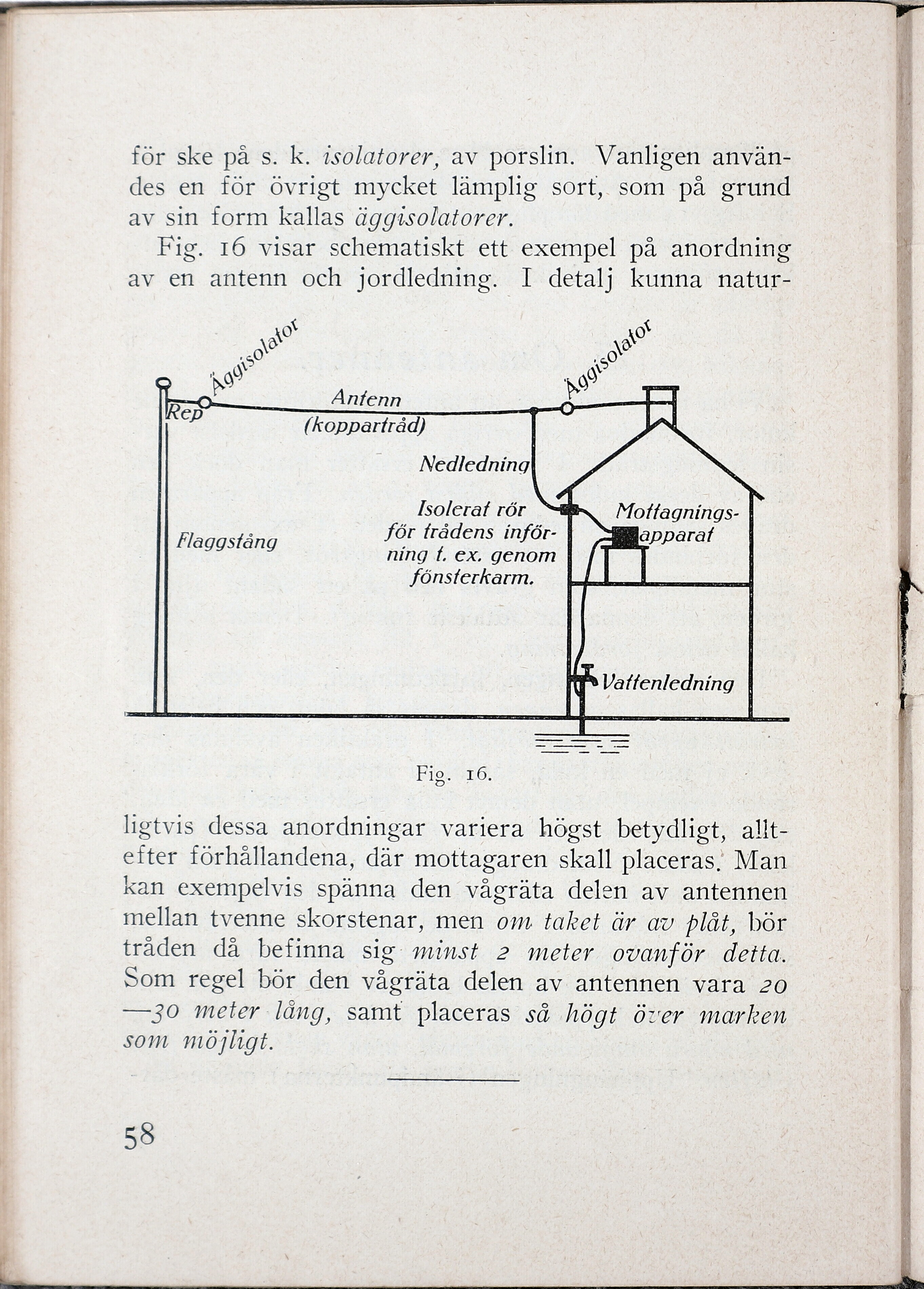

Fig. 16 visar schematiskt ett exempel på anordning (i
av en antenn och jordledning: T-detalj kunna natur. Z
VN
| 3 |
Su 0
0 5
200 CM a
Re Antenn 0
ep S AI
(koppartråd)
Nedledning NN
NN
Isolerat rör Mottagnings-
: för trådens inför- äpparat
Flaggstång ning t. ex. genom
fönsterkarm.
L Vattenledning
FE SEEN
Fior ne:
ligtvis dessa anordningar variera högst betydligt, allt-
efter förhållandena, där mottagaren skall placeras. Man <H
kan exempelvis spänna den vågräta delen av antennen H
mellan tvenne skorstenar, men om taket är av plåt, bör |
tråden då befinna sig minst 2 meter ovanför detta.
Som regel bör den vågräta delen av antennen vara 20
—30 meter lång, samt placeras så högt över marken
som möjligt.
EES ESA ARR å se = enn RNA fr
58
