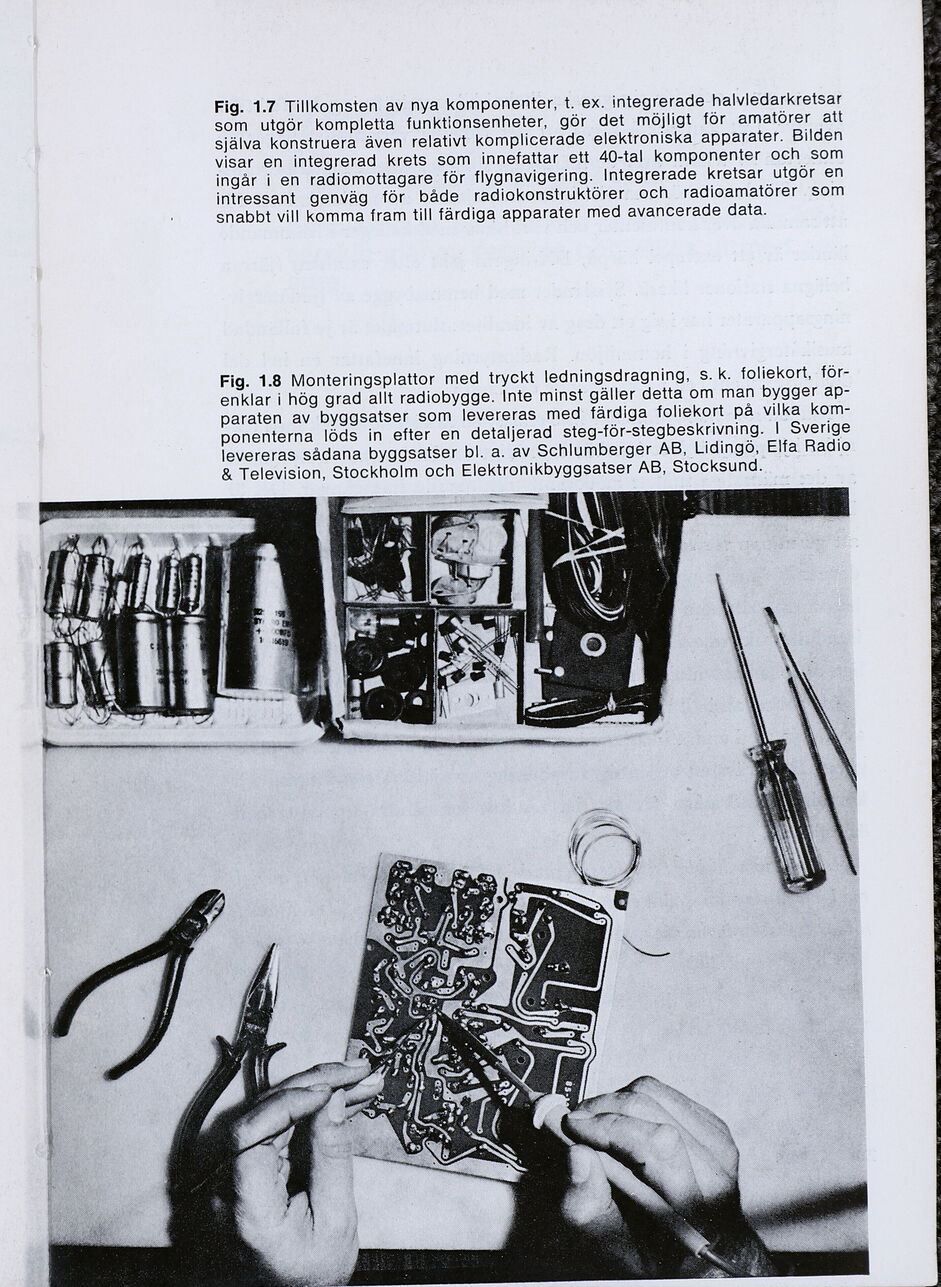

Fig. 1.7 Tillkomsten av nya komponenter, t. ex. integrerade halvledarkretisar
som utgör kompletta funktionsenheter, gör det möjligt för amatörer att
själva konstruera även relativt komplicerade elektroniska apparater. Bilden
visar en integrerad krets som innefattar ett 40-tal komponenter och som
ingår i en radiomottagare för flygnavigering. Integrerade kretsar utgör en
intressant genväg för både radiokonstruktörer och radioamatörer som
snabbt vill komma fram till färdiga apparater med avancerade data.
Fig. 1.8 Monteringsplattor med tryckt ledningsdragning, s.k. foliekort, för-
enklar i hög grad allt radiobygge. Inte minst gäller detta om man bygger ap-
paraten av byggsatser som levereras med färdiga foliekort på vilka kom-
ponenterna löds in efter en detaljerad steg-för-stegbeskrivning. I Sverige
levereras sådana byggsatser bl. a. av Schlumberger AB, Lidingö, Elfa Radio
& Television, Stockholm och Elektronikbyggsatser AB, Stocksund.
