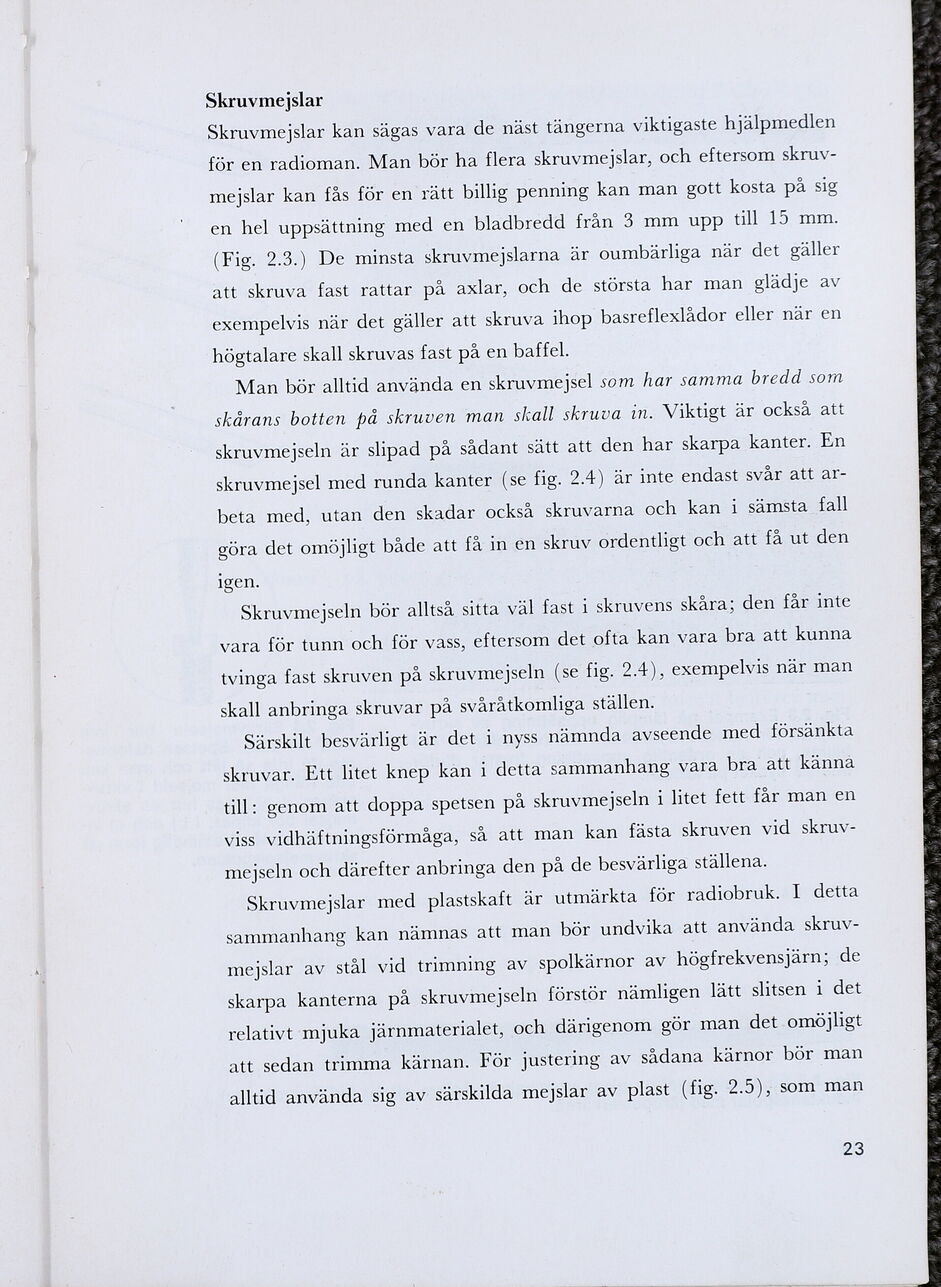

Skruvmejslar
Skruvmejslar kan sägas vara de näst tängerna viktigaste hjälpmedlen
för en radioman. Man bör ha flera skruvmejslar, och eftersom skruv-
mejslar kan fås för en rätt billig penning kan man gott kosta på sig
en hel uppsättning med en bladbredd från 3 mm upp till 15 mm.
(15 25) De ansa skruvmejslarna är oumbärliga när det gäller
att skruva fast rattar på axlar, och de största har man glädje av
exempelvis när det gäller att skruva ihop basreflexlådor eller när en
högtalare skall skruvas fast på en baffel.
Man bör alltid använda en skruvmejsel som har samma bredd som
skårans botten på skruven man skall skruva in. Miktigt ar också art
skruvmejseln är slipad på sådant sätt att den har skarpa kanter. En
skruvmejsel med runda kanter (se fig. 2.4) är inte endast svår att ar-
beta med, utan den skadar också skruvarna och kan i sämsta fall
göra det omöjligt både att få in en skruv ordentligt och att få ut den
igen.
Skruvmejseln bör alltså sitta väl fast i skruvens skåra; den får inte
vara för tunn och för vass, eftersom det ofta kan vara bra att kunna
tvinga fast skruven på skruvmejseln (se fig. 2.4), exempelvis när man
skall anbringa skruvar på svåråtkomliga ställen.
Särskilt besvärligt är det i nyss nämnda avseende med försänkta
skruvar. Ett litet knep kan i detta sammanhang vara bra att känna
till: genom att doppa spetsen på skruvmejseln i litet fett får man en
viss vidhäftningsförmåga, så att man kan fästa skruven vid skruv-
mejseln och därefter anbringa den på de besvärliga ställena.
Skruvmejslar med plastskaft är utmärkta för radiobruk. I detta
sammanhang kan nämnas att man bör undvika att använda skruv-
mejslar av stål vid trimning av spolkärnor av högfrekvensjärn; de
skarpa kanterna på skruvmejseln förstör nämligen lätt slitsen i det
relativt mjuka järnmaterialet, och därigenom gör man det omöjligt
att sedan trimma kärnan. För justering av sådana kärnor bör man
alltid använda sig av särskilda mejslar av plast (fig. 2.5), som man
23
