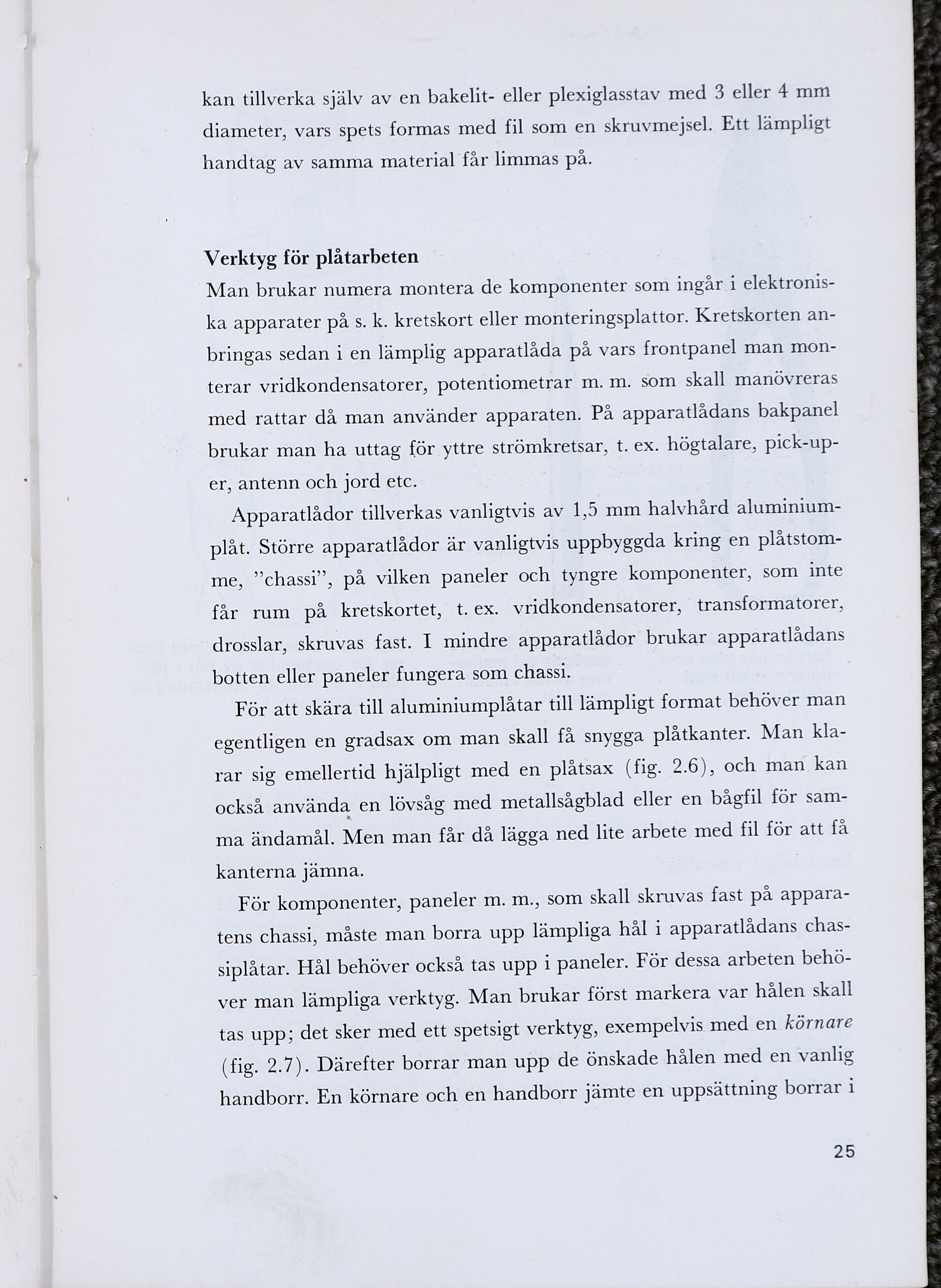

kan tillverka själv av en bakelit- eller plexiglasstav med 3 eller 4 mm
diameter, vars spets formas med fil som en skruvmejsel. Ett lämpligt
handtag av samma material får limmas på.
Verktyg för plåtarbeten
Man brukar numera montera de komponenter som ingår i elektronis-
ka apparater på s. k. kretskort eller monteringsplattor. Kretskorten an-
bringas sedan i en lämplig apparatlåda på vars frontpanel man mon-
terar vridkondensatorer, potentiometrar m. m. som skall manövreras
med rattar då man använder apparaten. På apparatlådans bakpanel
brukar man ha uttag för yttre strömkretsar, t. ex. högtalare, pick-up-
er, antenn och jord etc.
Apparatlådor tillverkas vanligtvis av 1,5 mm halvhård aluminium-
plåt. Större apparatlådor är vanligtvis uppbyggda kring en plåtstom-
me, ”chassi”, på vilken paneler och tyngre komponenter, som inte
far mun par kretskortet setiex vridkondensatorer, transformatorer,
drosslar, skruvas fast. I mindre apparatlådor brukar apparatlådans
botten eller paneler fungera som chassi.
För att skära till aluminiumplåtar till lämpligt format behöver man
egentligen en gradsax om man skall få snygga plåtkanter. Man kla-
rar sig emellertid hjälpligt med en plåtsax (fig. 2.6), och man kan
också använda en lövsåg med metallsågblad eller en bågfil för sam-
ma ändamål. Men man får då lägga ned lite arbete med fil för att få
kanterna jämna.
För komponenter, paneler m. m., som skall skruvas fast på appara-
tens chassi, måste man borra upp lämpliga hål i apparatlådans chas-
siplåtar. Hål behöver också tas upp i paneler. För dessa arbeten behö-
ver man lämpliga verktyg. Man brukar först markera var hålen skall
tas upp; det sker med ett spetsigt verktyg, exempelvis med en körnare
(fig. 2.7). Därefter borrar man upp de önskade hålen med en vanlig
handborr. En körnare och en handborr jämte en uppsättning borrar i
25
