Överstycke
MHPlåtskruv
-
I
I
I
fe G
sa || Q
| |
Bottenplatta
SS
IN
N
Gummifot = LS
”Y3Y

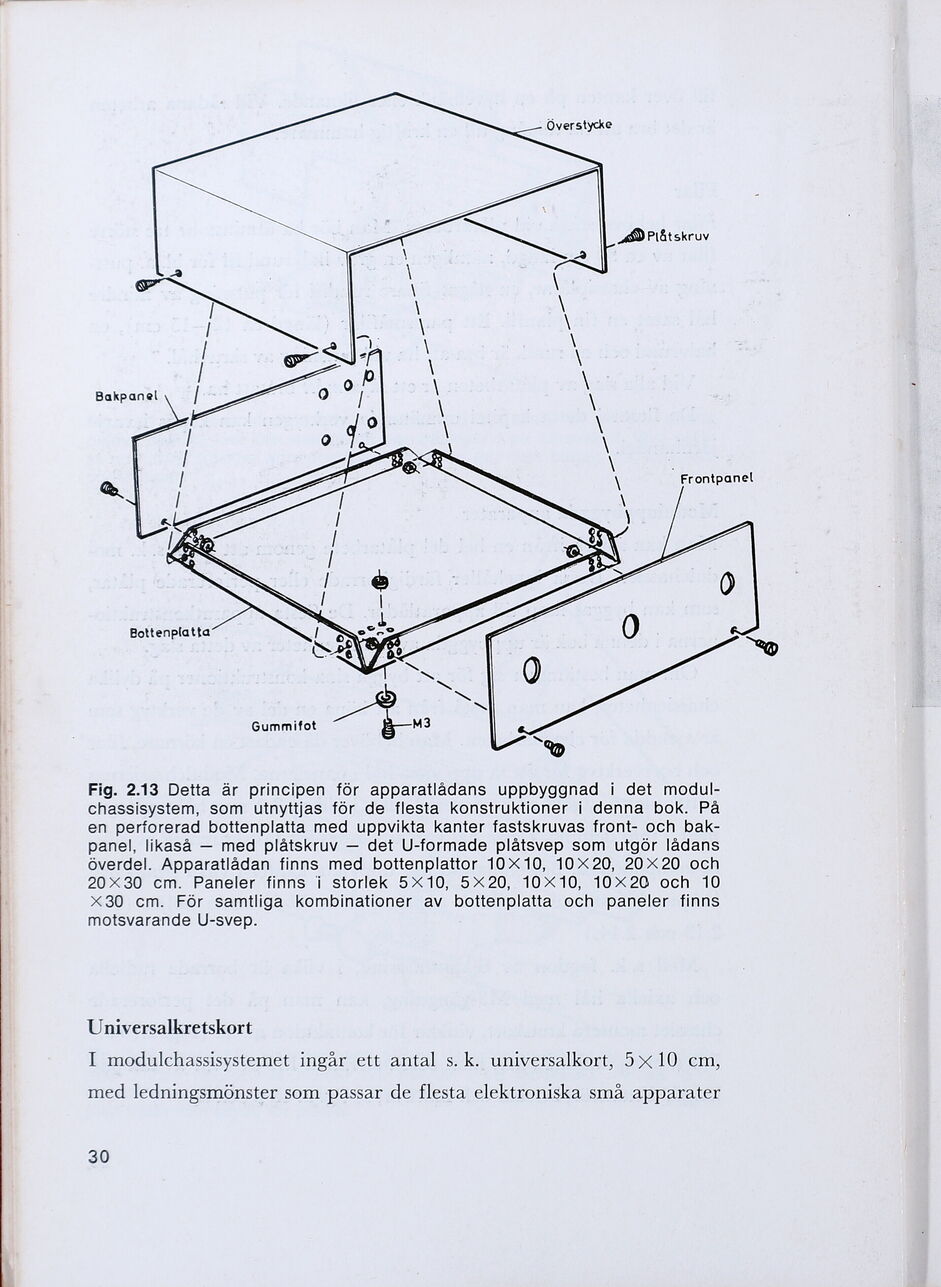

Fig. 2.13 Detta är principen för apparatlådans uppbyggnad i det modul-
chassisystem, som utnyttjas för de flesta konstruktioner i denna bok. På
en perforerad bottenplatta med uppvikta kanter fastskruvas front- och bak-
panel, likaså — med plåtskruv — det U-formade plåtsvep som utgör lådans
överdel. Apparatlådan finns med bottenplattor 10X10, 10X 20, 20X20 och
20X30 cm. Paneler finns i storlek 5X10, 5X20, 10X10, 10X20 och 10
X30 cm. För samtliga kombinationer av bottenplatta och paneler finns
motsvarande U-svep.
Universalkretskort
I modulchassisystemet ingår ett antal s. k. universalkort, 5X 10 cm,
med ledningsmönster som passar de flesta elektroniska små apparater
30
; Frontpanel
