LG
3
=

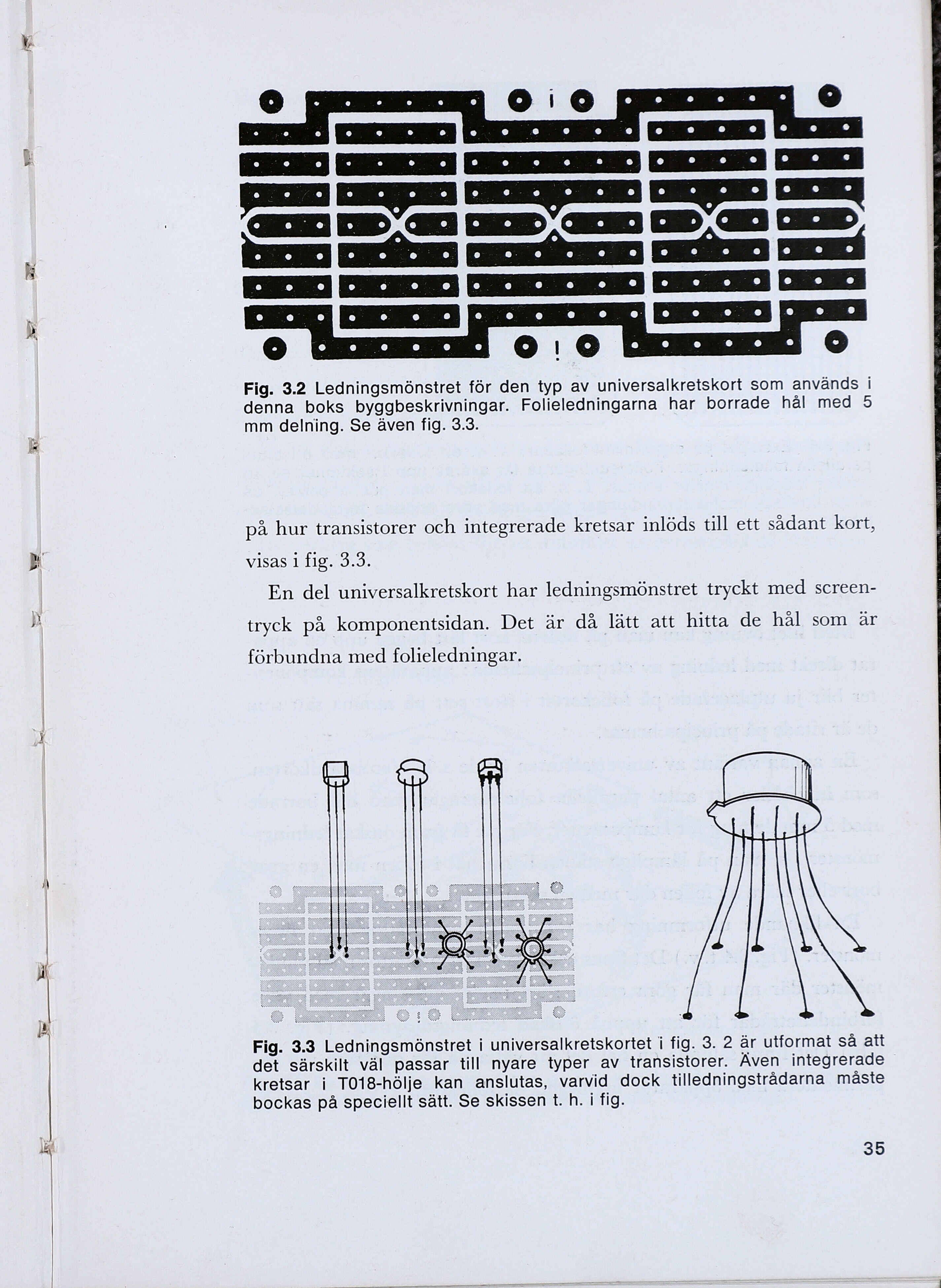

Fig. 3.2 Ledningsmönstret för den typ av universalkretskort som används i
denna boks byggbeskrivningar. Folieledningarna har borrade hål med 5
mm delning. Se även fig. 3.3.
på hur transistorer och integrerade kretsar inlöds till ett sådant kort,
VISASKIM ger.
En del universalkretskort har ledningsmönstret tryckt med screen-
tryck på komponentsidan. Det är då lätt att hitta de hål som är
förbundna med folieledningar.
=
IG
Fig. 3.3 Ledningsmönstret i universalkretskortet i fig. 3. 2 är utformat så att
det särskilt väl passar till nyare typer av transistorer. Även integrerade
kretsar i TO18-hölje kan anslutas, varvid dock tilledningstrådarna måste
bockas på speciellt sätt. Se skissen t. h. i fig.
35
