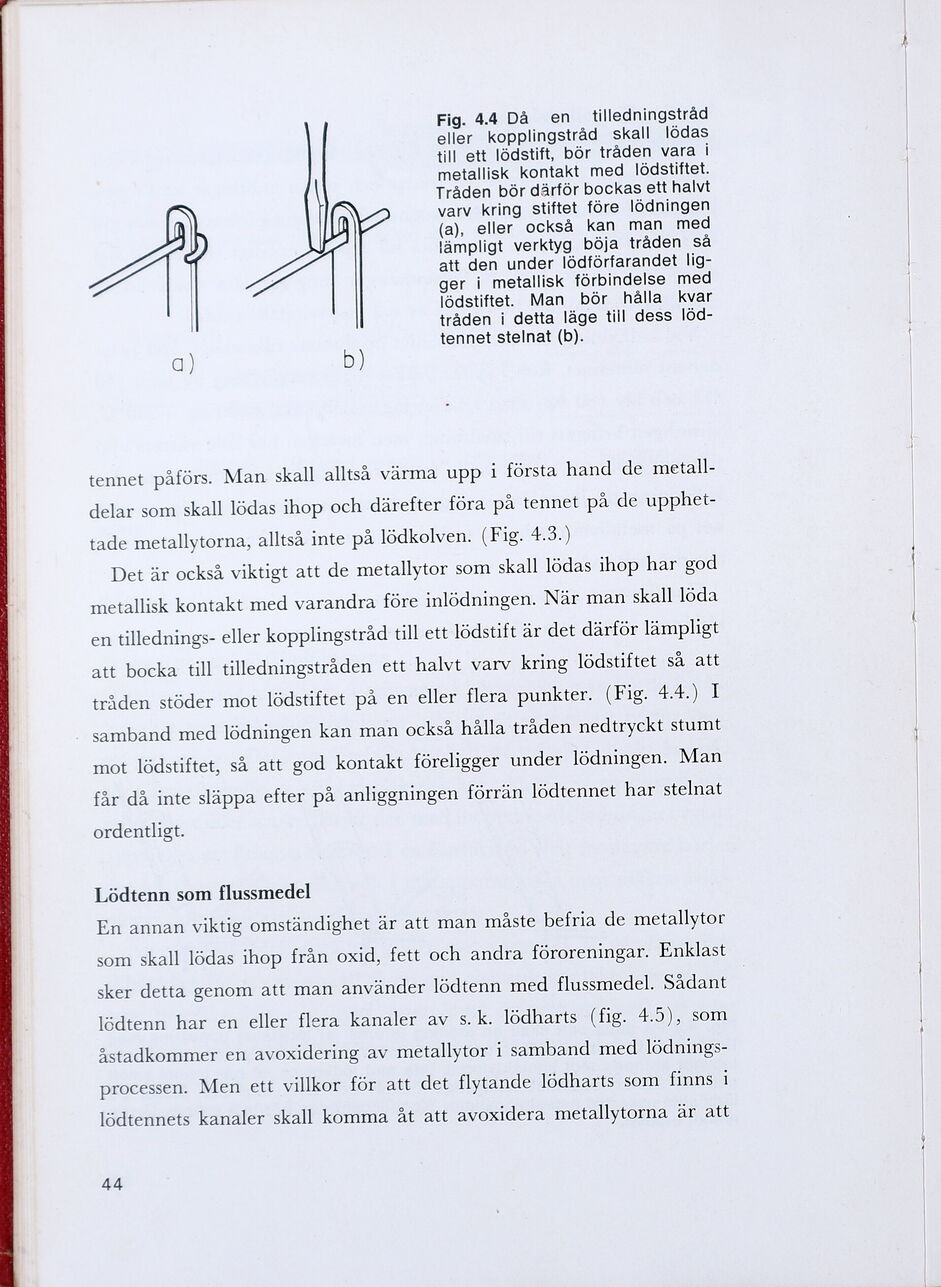

Fig. 4.4 Då en tilledningstråd
eller kopplingstråd skall lödas
till ett lödstift, bör tråden vara i
metallisk kontakt med lödstiftet.
Tråden bör därför bockas ett halvt
& varv kring stiftet före lödningen
(a), eller också kan man med
lämpligt verktyg böja tråden så
att den under lödförfarandet lig-
ger i metallisk förbindelse med
lödstiftet.. Man bör hålla kvar
| tråden i detta läge till dess löd-
tennet stelnat (b).
tennet påförs. Man skall alltså värma upp i första hand de metall-
delar som skall lödas ihop och därefter föra på tennet på de upphet-
tade metallytorna, alltså inte på lödkolven. (ING I)
Det är också viktigt att de metallytor som skall lödas ihop har god
metallisk kontakt med varandra före inlödningen. När man skall löda
en tillednings- eller kopplingstråd till ett lödstift är det därför lämpligt
att bocka till tilledningstråden ett halvt varv kring lödstiftet så att
tråden stöder mot lödstiftet på en eller flera punkter. (19 AA) I
samband med lödningen kan man också hålla tråden nedtryckt stumt
mot lödstiftet, så att god kontakt föreligger under lödningen. Man
får då inte släppa efter på anliggningen förrän lödtennet har stelnat
ordentligt.
Lödtenn som flussmedel
En annan viktig omständighet är att man måste befria de metallytor
som skall lödas ihop från oxid, fett och andra föroreningar. Enklast
sker detta genom att man använder lödtenn med flussmedel. Sådant
lödtenn har en eller flera kanaler av s.k. lödHarts (fig: 9), som
åstadkommer en avoxidering av metallytor i samband med lödnings-
processen. Men ett villkor för att det flytande lödharts som finns i
lödtennets kanaler skall komma åt att avoxidera metallytorna är att
44
