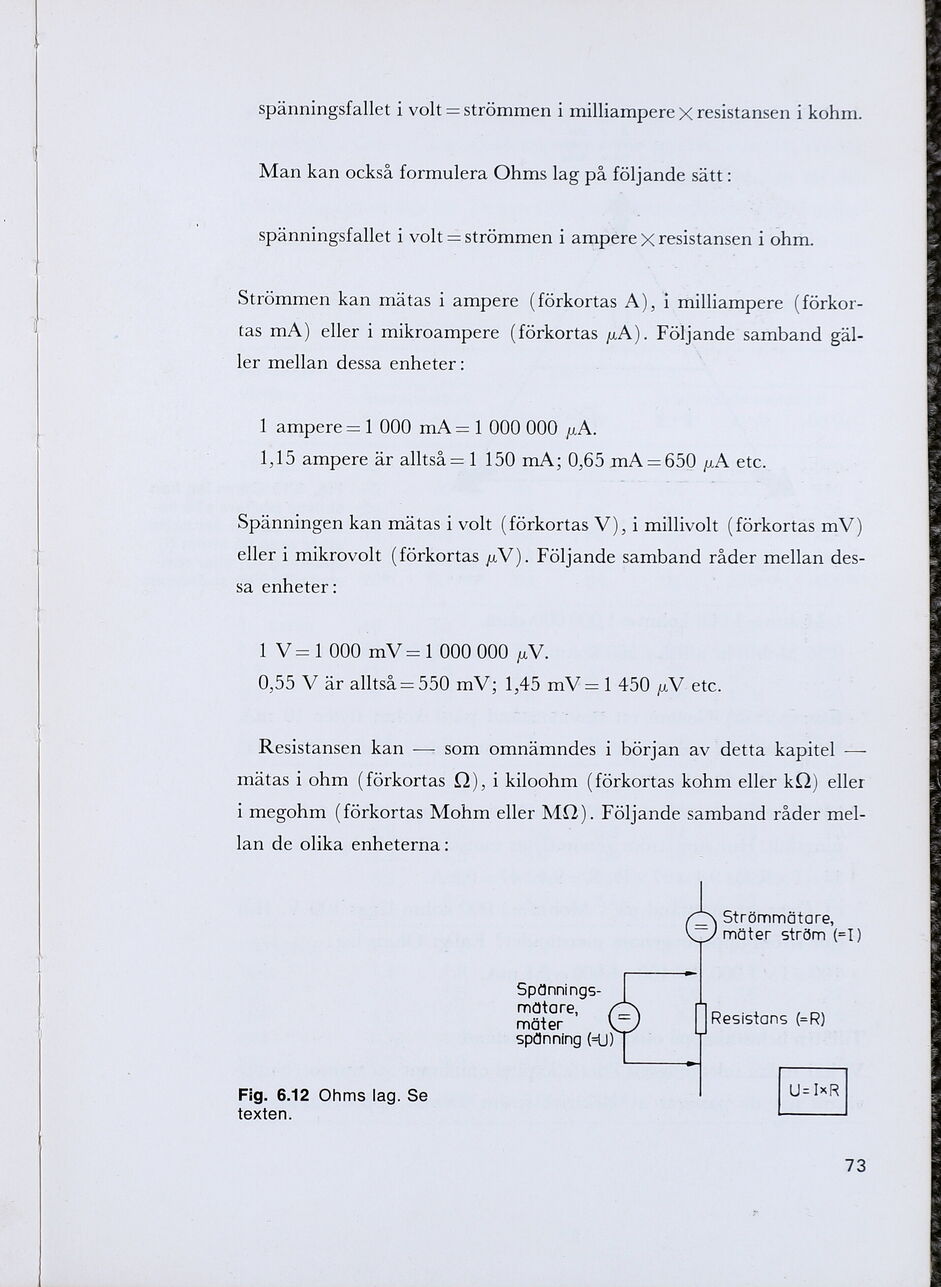

spänningsfallet i volt = strömmen i milliampere X resistansen i kohm.
Man kan också formulera Ohms lag på följande sätt:
spänningsfallet i volt = strömmen i ampere X resistansen i ohm.
Strömmen kan mätas i ampere (förkortas A), i milliampere (förkor-
tas mA) eller i mikroampere (förkortas uvA). Följande samband gäl-
ler mellan dessa enheter:
ampere —=WO00mTA=000000ETA!
1,15 ampere är alltså =1 150 mA; 0,65 mA =650 uA etc.
Spänningen kan mätas i volt (förkortas V), i millivolt (förkortas mV)
eller i mikrovolt (förkortas uV). Följande samband råder mellan des-
sa enheter:
I V=1 000 av = 11 000 000 Vv
OSS anvalltsä= 550 mV5 B45m vi = 1450WViete:
Resistansen kan — som omnämndes i början av detta kapitel —
mätas i ohm (förkortas Q), i kiloohm (förkortas kohm eller kQ) eller
i megohm (förkortas Mohm eller MQ). Följande samband råder mel-
Nn Strömmätare,
—/ mäter ström (=T1)
Resistans ER)
lan de olika enheterna:
Spännings-
mätare,
mäter
spänning (=U)
I gsm Å
Fig. 6.12 Ohms lag. Se U=IxR
texten.
VS
