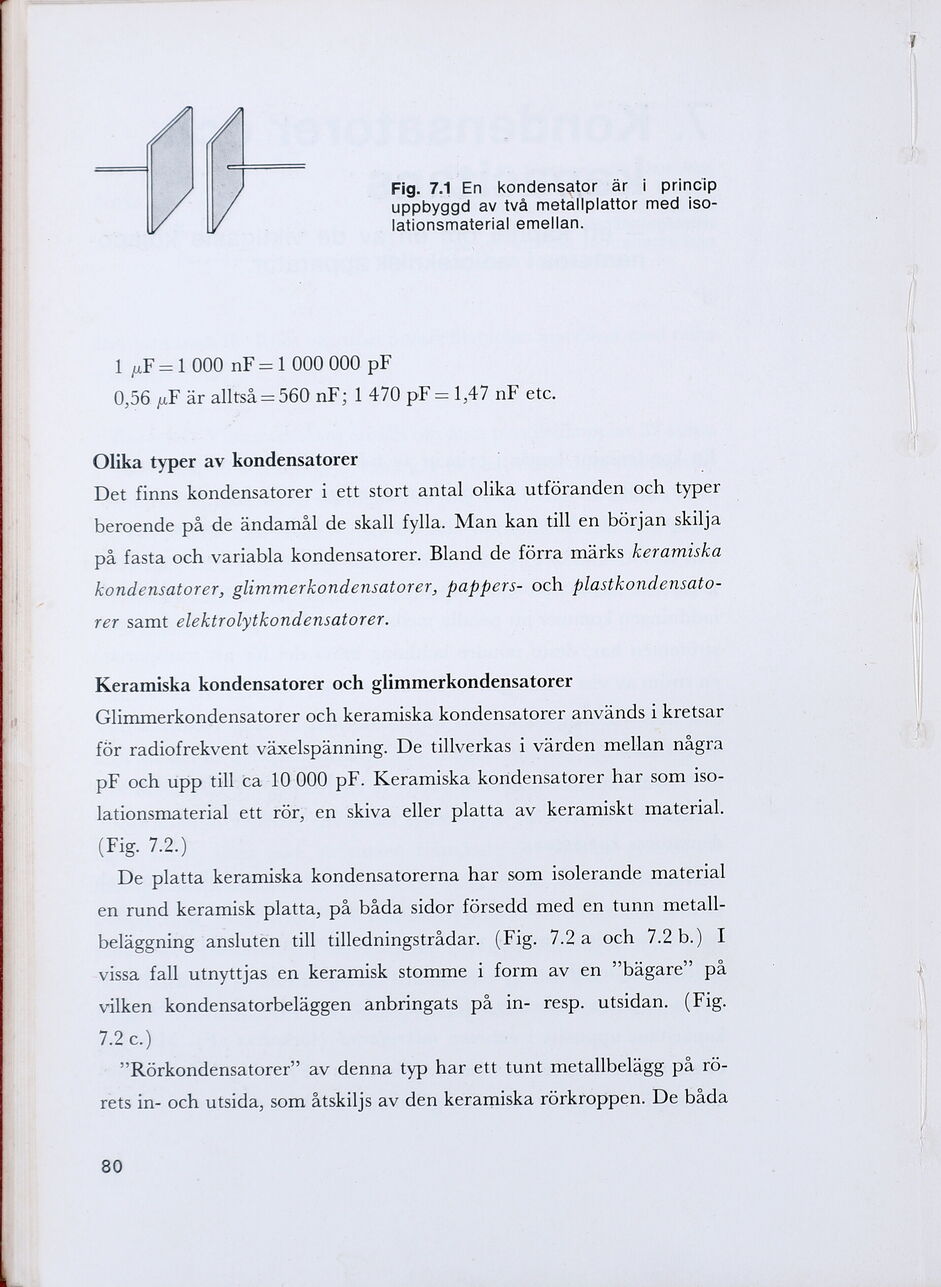

Fig. 7.1 En kondensator är i princip
uppbyggd av två metallplattor med iso-
lationsmaterial emellan.
1 uF=1000 nF=1 000 000 pF
0,56 uF är alltså = 560 nF; 1470 pF = 1,47 nF etc.
Olika typer av kondensatorer
Det finns kondensatorer i ett stort antal olika utföranden och typer
beroende på de ändamål de skall fylla. Man kan till en början skilja
på fasta och variabla kondensatorer. Bland de förra märks keramiska
kondensatorer, glimmerkondensatorer, pappers- och plastkondensato-
rer samt elektrolytkondensatorer.
Keramiska kondensatorer och glimmerkondensatorer
Glimmerkondensatorer och keramiska kondensatorer används i kretsar
för radiofrekvent växelspänning. De tillverkas i värden mellan några
pF och upp till ca 10.000 pF. Keramiska kondensatorer har som 1iso-
lationsmaterial ett rör, en skiva eller platta av keramiskt material.
(Eigl 2
De platta keramiska kondensatorerna har som isolerande material
en rund keramisk platta, på båda sidor försedd med en tunn metall-
beläggning ansluten till tilledningstrådar. (Fig. 7.2 a och 7.2 19.)
vissa fall utnyttjas en keramisk stomme i form av en ”bägare” på
vilken kondensatorbeläggen anbringats på in- resp. utsidan. (Fig.
12:03)
”Rörkondensatorer” av denna typ har ett tunt metallbelägg på rö-
rets in- och utsida, som åtskiljs av den keramiska rörkroppen. De båda
80
